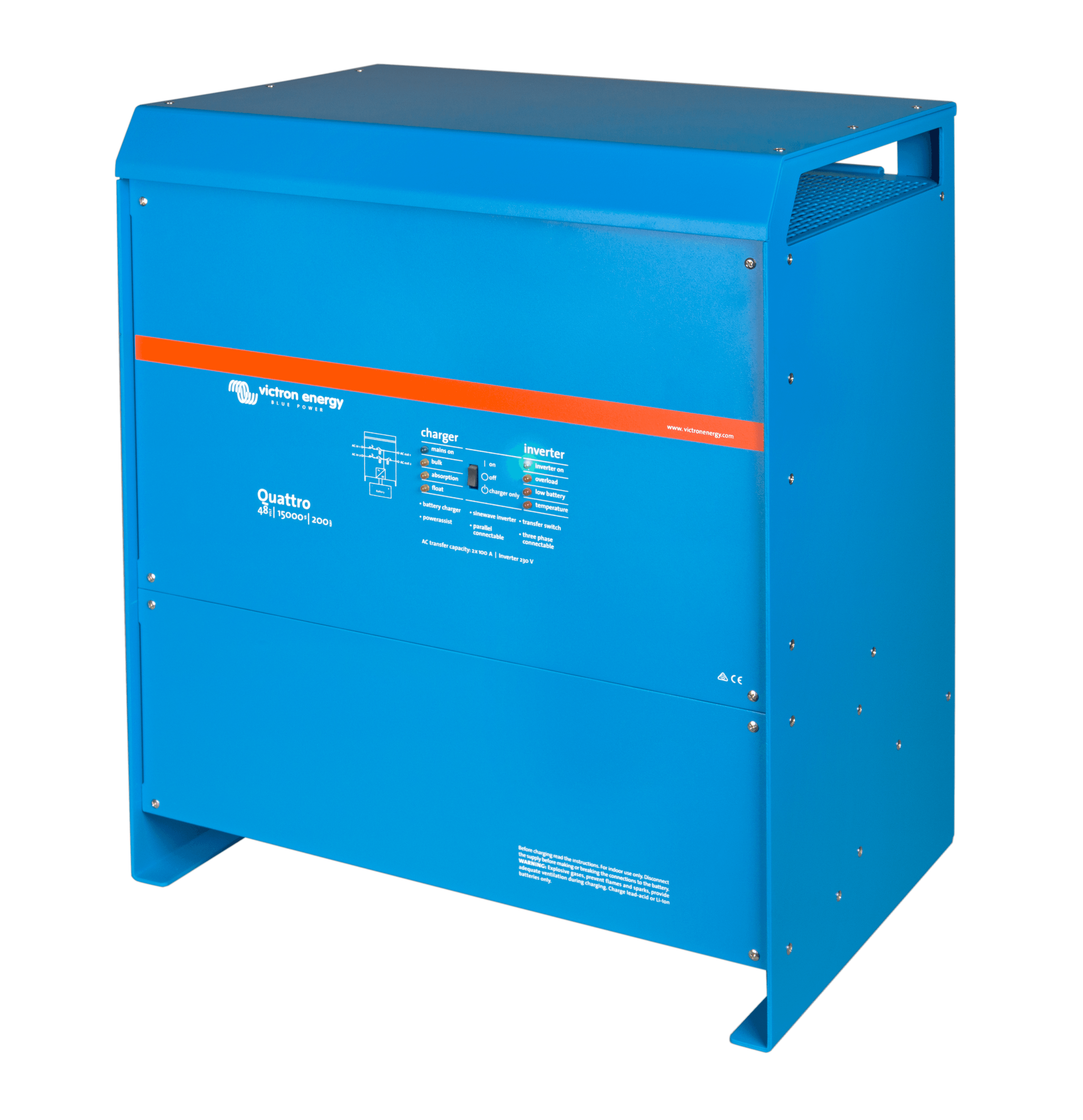

Quattro
MultiPlus'a benzer şekilde Quattro da birleşik bir invertör ve şarj cihazıdır. Ayrıca iki AC girişini kabul edebilir ve otomatik olarak aktif kaynağa bağlanabilir. Birçok özelliğinden bazıları gerçek sinüs dalga invertörü, adaptif şarj, hibrit PowerAssist teknolojisi ve ayrıca üç fazlı veya ayrılmış fazlı çalışma ve paralel çalışma gibi çoklu sistem entegrasyonu özelliklerini içerir.
Models:
3000VA, 5000VA, 8000VA, 10000VA, 15000VA
Year warranty
World-wide support
Bu ürün
hakkında
MultiPlus'a benzer şekilde Quattro da birleşik bir invertör ve şarj cihazıdır. Ayrıca iki AC girişini kabul edebilir ve otomatik olarak aktif kaynağa bağlanabilir. Birçok özelliğinden bazıları gerçek sinüs dalga invertörü, adaptif şarj, hibrit PowerAssist teknolojisi ve ayrıca üç fazlı veya ayrılmış fazlı çalışma ve paralel çalışma gibi çoklu sistem entegrasyonu özelliklerini içerir.

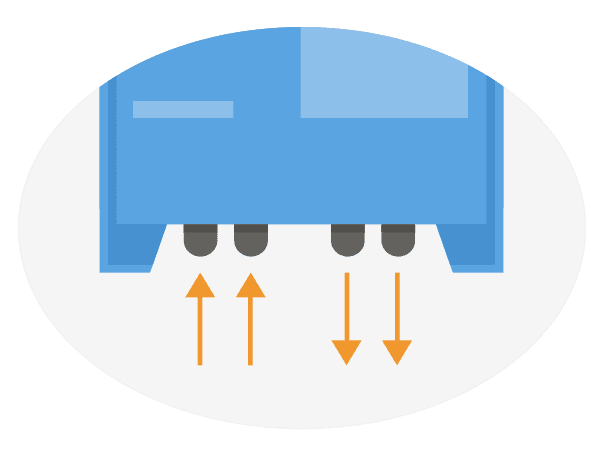

İki AC Girişi ve iki AC Çıkışı
Quattro, iki bağımsız AC kaynağına bağlanabilir. Örneğin, sahil elektrik kaynağı, jeneratör ya da iki ayrı jeneratöre bağlanabilir. Quattro otomatik olarak aktif kaynağa bağlanacaktır. Ana çıkışta kesintisizlik fonksiyonu vardır. Elektrik şebekesinde oluşacak kesinti durumunda veya sahil elektriğinden yada jeneratörden bağlantının kesilmesi halinde, Quattro enerji beslemesini bağlı yüklere yöneltir. Bu işlem öylesine hızlı bir şekilde (20 milisaniyeden az) yapılır ki, bilgisayarlarınız ve diğer elektronik ekipmanlarınız kesintiye uğramadan çalışmayı sürdürür. İkinci güç çıkışı sadece Quattro güç girişlerinden birisinde AC mevcutken çalışır. Havalandırma ya da su ısıtıcısı gibi akünün şarjını boşaltmayacak yükler bu güç çıkışına bağlanabilir.
Benzersiz PowerAssist özelliği
Quattro, jeneratör veya sahil güç bağlantısı gibi sınırlı bir AC kaynağın aşırı yüklenmesini önler. Önce, bir aşırı yüklemeye neden olabilecek durumlarda pilin şarjı otomatik olarak düşer. İkinci seviye, aküden alınan güçle bir jeneratörün çıkışını veya sahil tarafındaki girişi artırır.

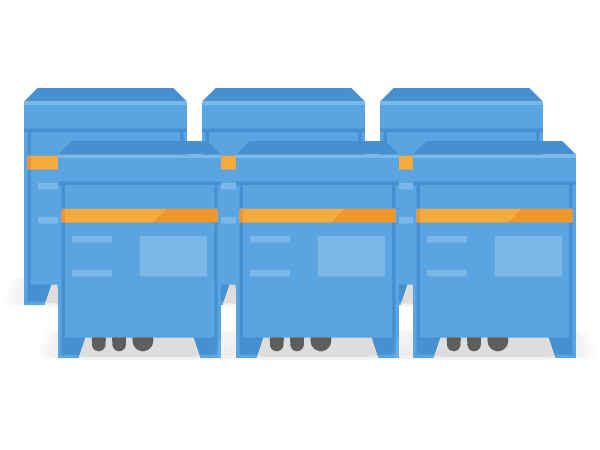

Paralel çalışma kapasitesi sayesinde neredeyse sınırsız güç
Daha yüksek güç çıkışı sağlayacak şekilde 6 üniteye kadar Quattro paralel olarak çalışabilir. Üç fazlı veya ayrılmış fazlı çalışma da mümkündür. Hangi modellerin paralel, üç fazlı ve ayrılmış fazlı kapasiteleri olduğunu görmek için lütfen veri sayfamızı kontrol edin.
Uzaktan İzleme ve Kontrol
Bir GX cihazıyla (ör. Cerbo GX) eşleştirildiğinde ücretsiz VRM uygulamasını ve ücretsiz VRM portalı web sitesini kullanarak yerel olarak (LAN) ya da dünyanın her yerinden uzaktan internet üzerinden Quattro ve sistem ya da sistemlerinizi izleyip kontrol edebilirsiniz. Çoklu işletim sistemleri için erişim telefondan, tabletten, dizüstü bilgisayardan veya bilgisayardan sağlanabilir. Quattro’nizi ayarlamaktan bir yedek jeneratörü başlatmaya ve daha fazlasına kadar kontrol seviyelerinde bir sınırlama yoktur…"
Downloads
and support
Manuals
- Automatic Generator start-stop (HTML5).HTML
- Automatic Generator start-stop (PDF).PDF
- VictronConnect configuration guide for VE.Bus products (HTML5).HTML
- VictronConnect configuration guide for VE.Bus products (PDF).PDF
- Solar & Wind Priority (HTML5).HTML
- Solar & Wind Priority (PDF).PDF
- Energy Storage System (HTML5).HTML
- Energy Storage System (PDF).PDF
- ESS application: Quattro 48V / 8 - 10 - 15kVA.PDF
- Pre-RMA bench test instructions (PDF).PDF
- Pre-RMA Bench Test Instructions (HTML5).HTML
- AC-coupling and the Factor 1.0 rule
- Configuring solar systems with Quattros and Multis
- Connecting other lithium battery systems to Multis and Quattros.PDF
- VE.Bus Error Codes
- VE.Bus parallel split- and three-phase systems
- ESS (Energy Storage System) - Start page
- Quattro 3k 50-50A 120V (firmware xxxx4xx).PDF
- Quattro 3k 50-50A 230V (firmware xxxx4xx).PDF
- Quattro 5k 8k 10k 15K 100-100A 230V (firmware xxxx4xx).PDF
- Quattro 5k -10k 120V (firmware xxxx4xx).PDF
Enclosure Dimensions
- Quattro 48V 10000VA 120V.PDF
- Quattro 48V 10000VA 120V (3D).PDF
- Quattro 48V 10000VA 120V (stp)
- Quattro 48V 5000VA 120V - 24V 48V 8000VA 230V - 48V 10000VA 230V.PDF
- Quattro 48V 5000VA 120V - 24V 48V 8000VA 230V - 48V 10000VA 230V (3D).PDF
- Quattro 48V 5000VA 120V - 24V 48V 8000VA 230V - 48V 10000VA 230V (stp)
- Quattro 12V/48V 5kVA 120V & 12V/24V/48V 5kVA 8kVA 10kVA 230V (3D).PDF
- Quattro 12V/48V 5kVA 120V & 12V/24V/48V 5kVA 8kVA 10kVA 230V (stp)
- Quattro 12V/48V 5kVA 120V & 12V/24V/48V 5kVA 8kVA 10kVA 230V.PDF
- MultiPlus-Quattro-Inverter 12V 24V 48V 3000VA.PDF
- MultiPlus-Quattro-Inverter 12V 24V 48V 3000VA (3D).PDF
- MultiPlus-Quattro-Inverter 12V 24V 48V 3000VA (stp)
- MultiPlus-Quattro-Inverter 24V 48V - 5000VA.PDF
- MultiPlus-Quattro-Inverter 24V 48V - 5000VA (3D).PDF
- MultiPlus-Quattro-Inverter 24V 48V - 5000VA (stp)
- Wall mounting plate PIN PMP QUA 3000VA.PDF
- Wall mounting plate PIN PMP QUA 5000VA HOU210009011.PDF
- Wall mounting plate QUA 8000VA-10000VA HOU210009012.PDF
- Quattro 48V 15000VA 230V.PDF
- Quattro 48V 15000VA 230V (3D).PDF
- Quattro 48V 15000VA 230V (stp)
High Quality Photos

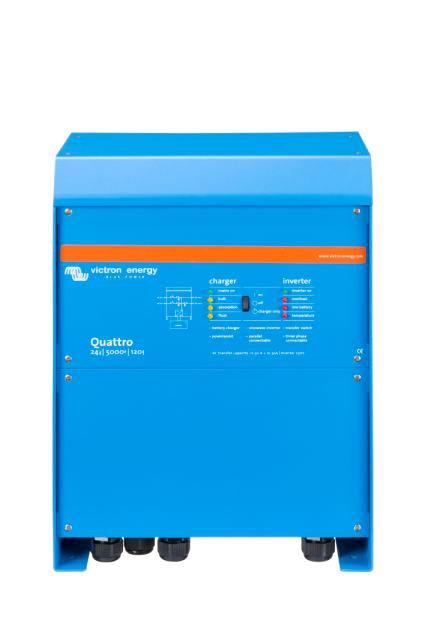

- Quattro 24V 5000VA 120A 230 VAC (front)

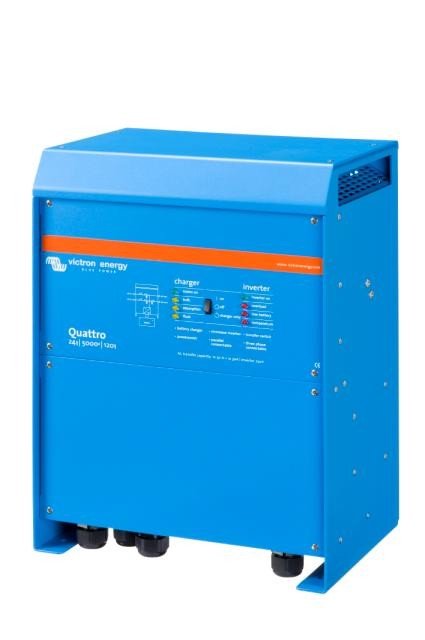

.JPG - Quattro 24V 5000VA 120A 230 VAC (left)

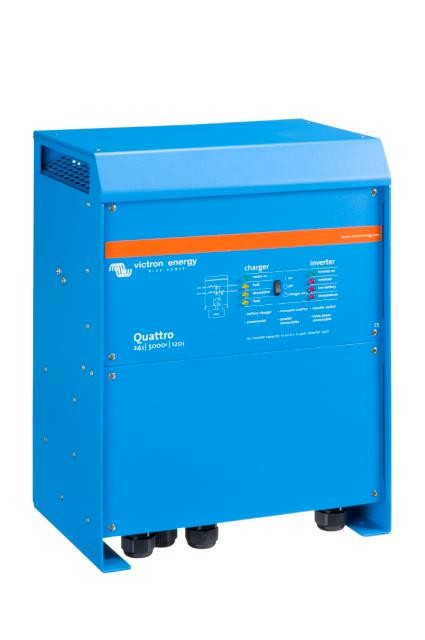

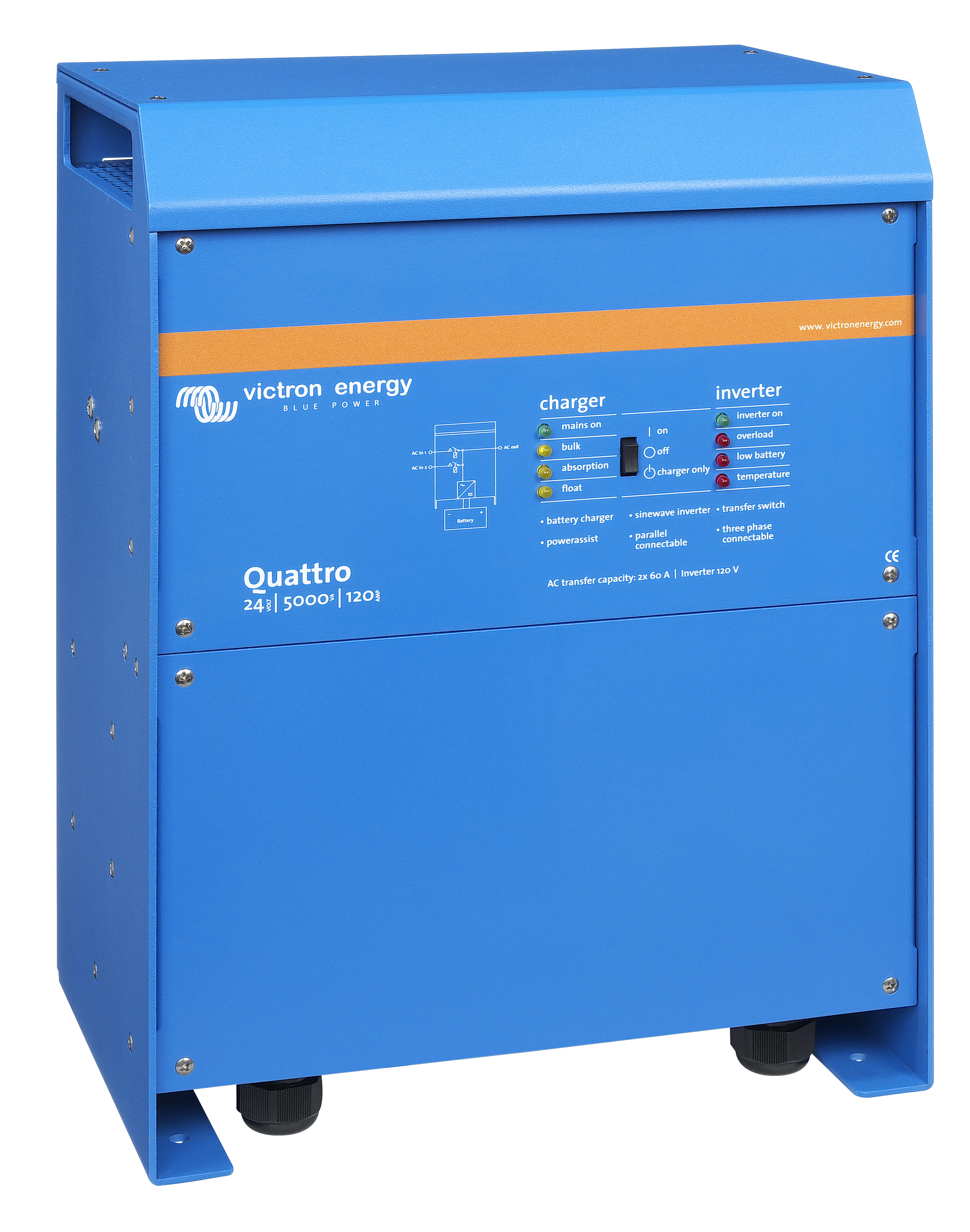

.JPG - Quattro 24V 5000VA 120A 230 VAC (right)

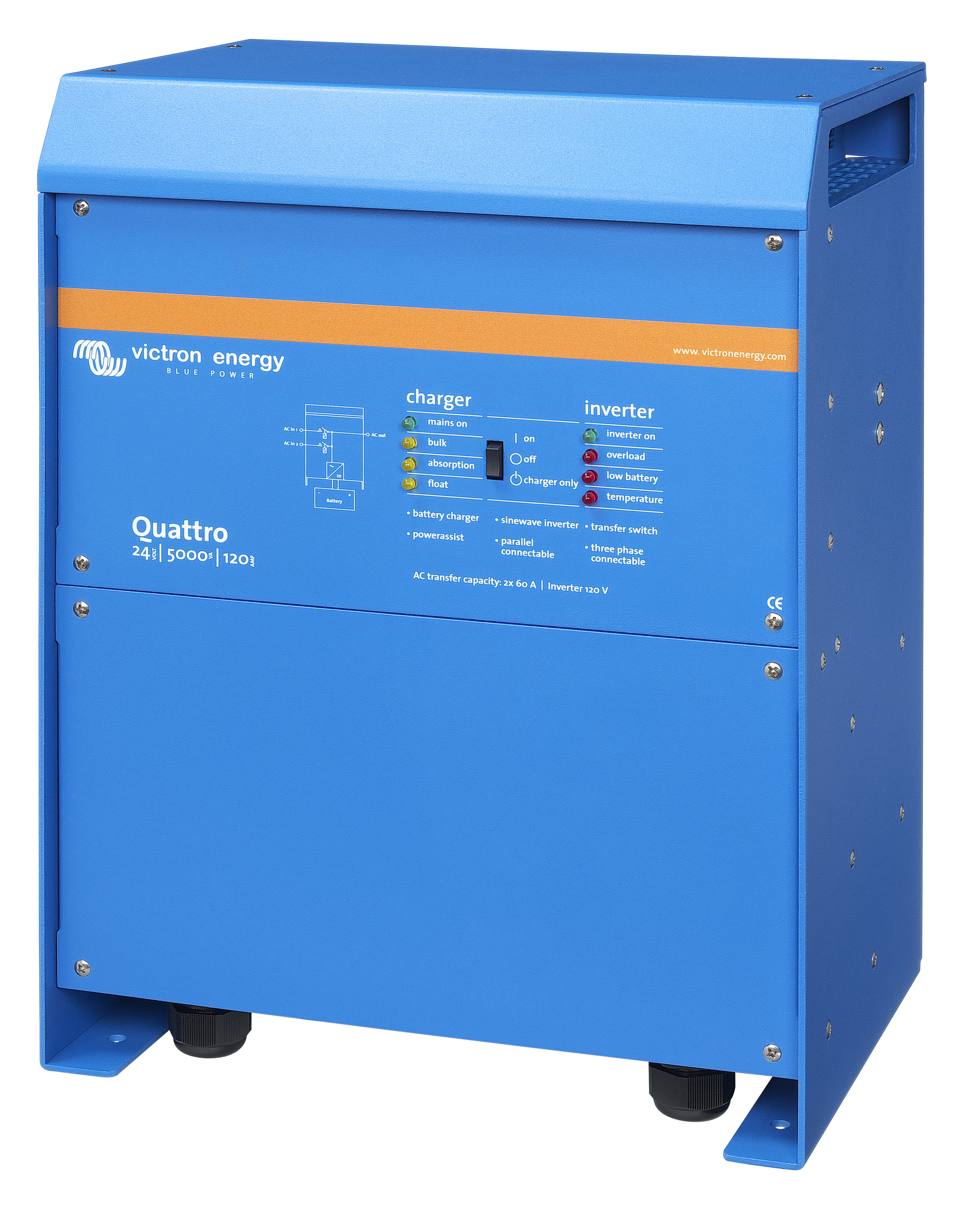

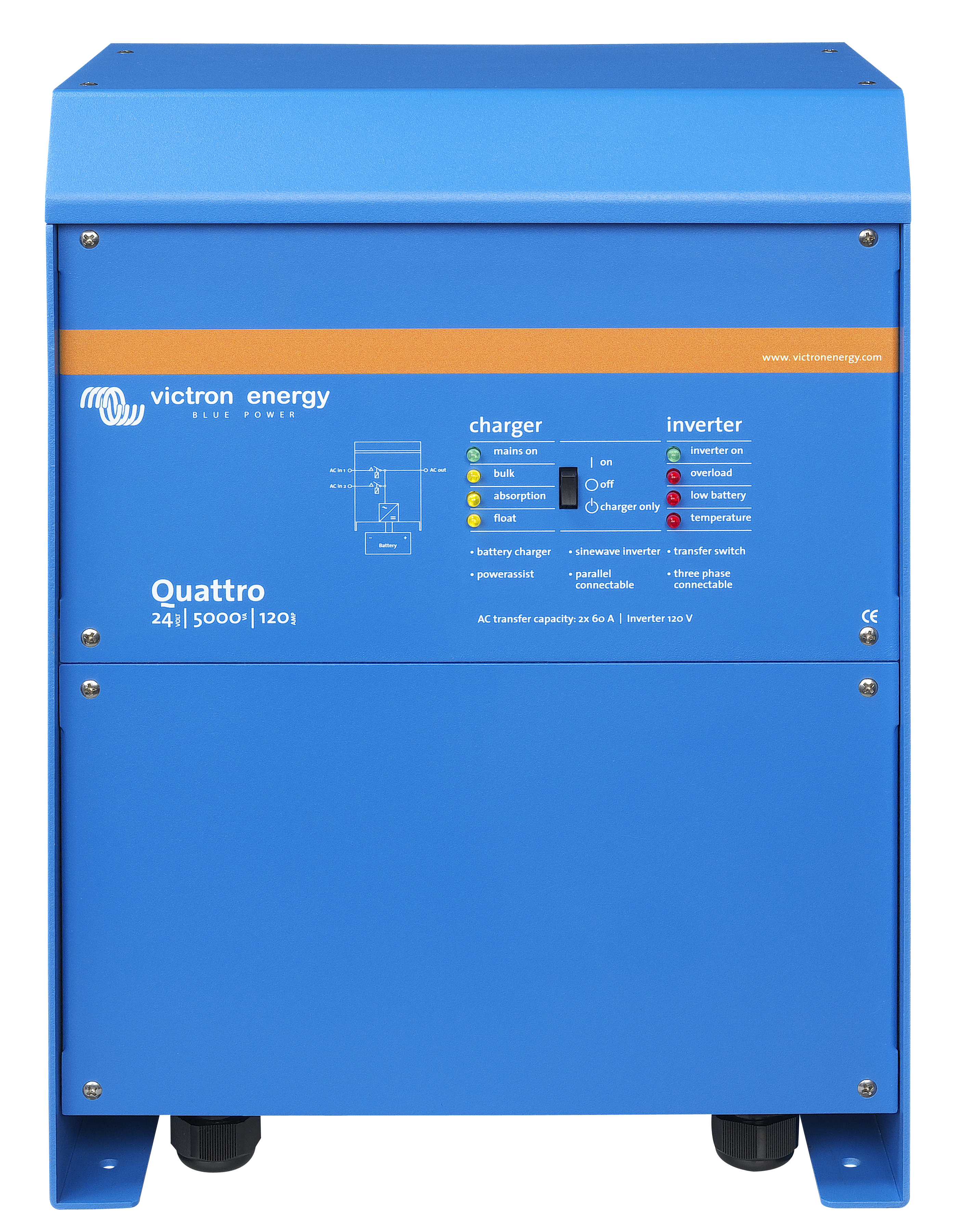

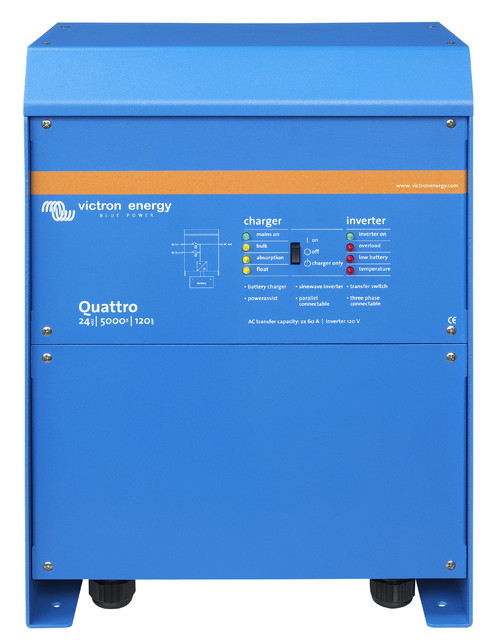

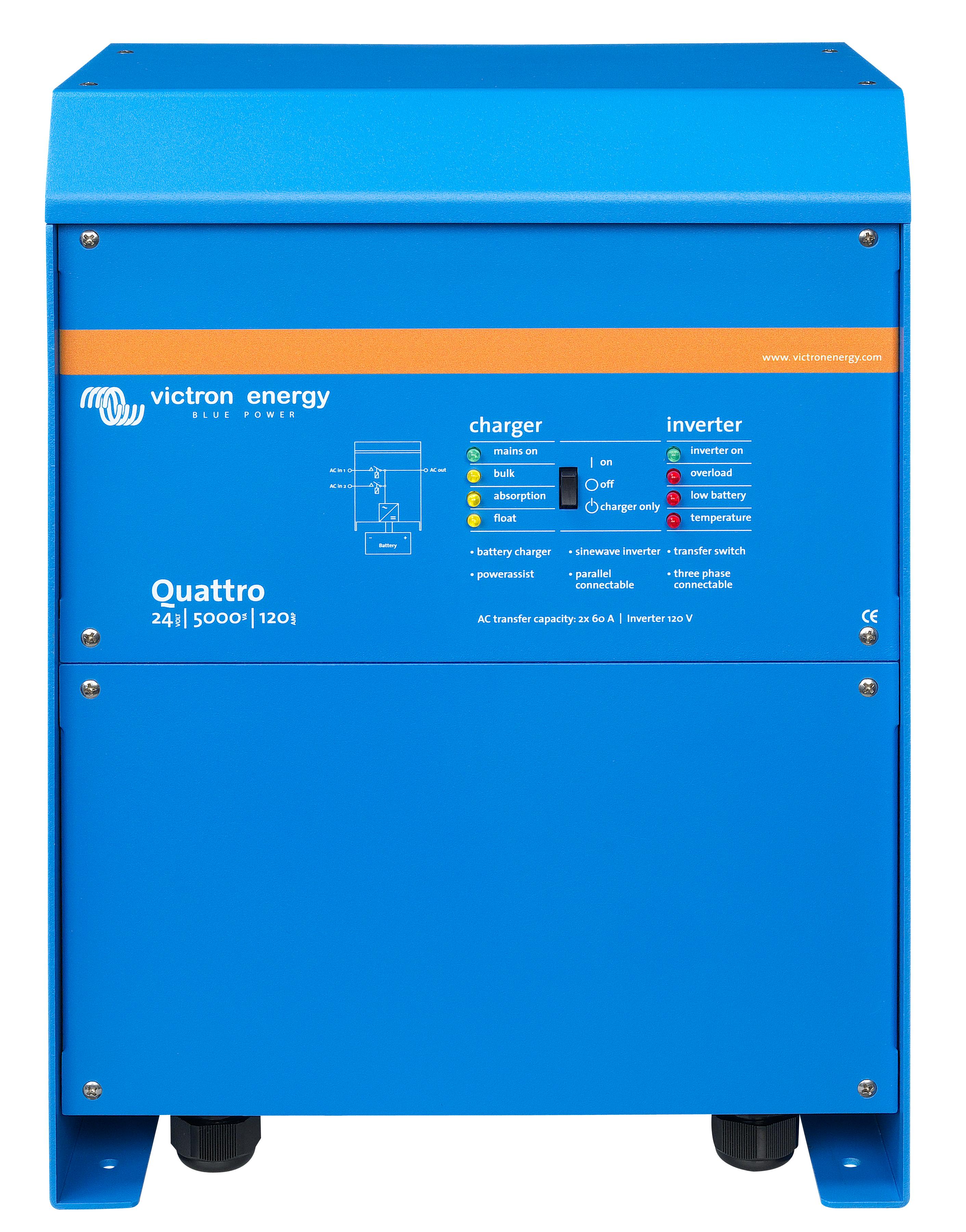

.JPG - Quattro 24V 5000VA 120A 120 VAC (front)

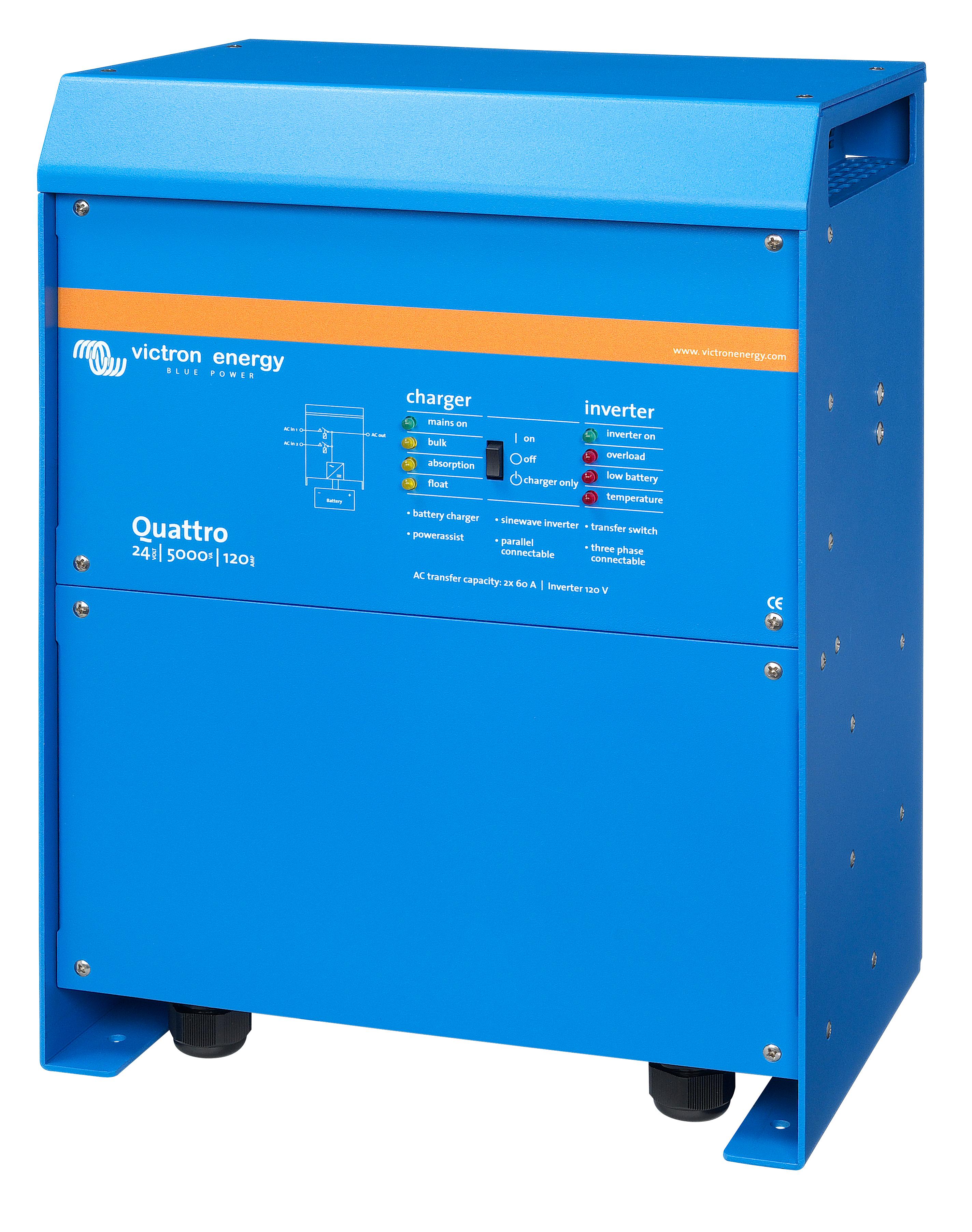

.JPG - Quattro 24V 5000VA 120A 120VAC (right)

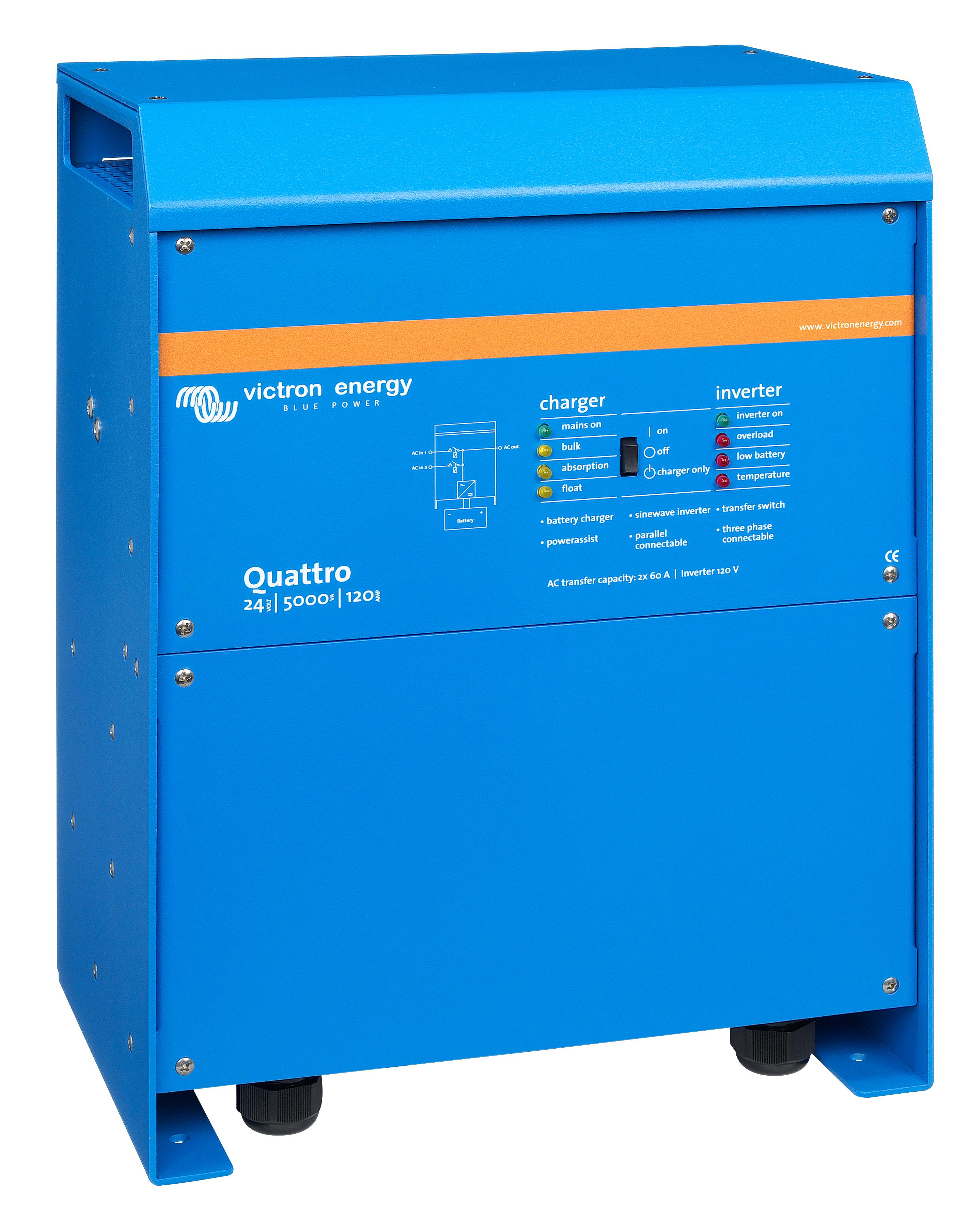

.JPG - Quattro 24V 5000VA 120A 120VAC (left)

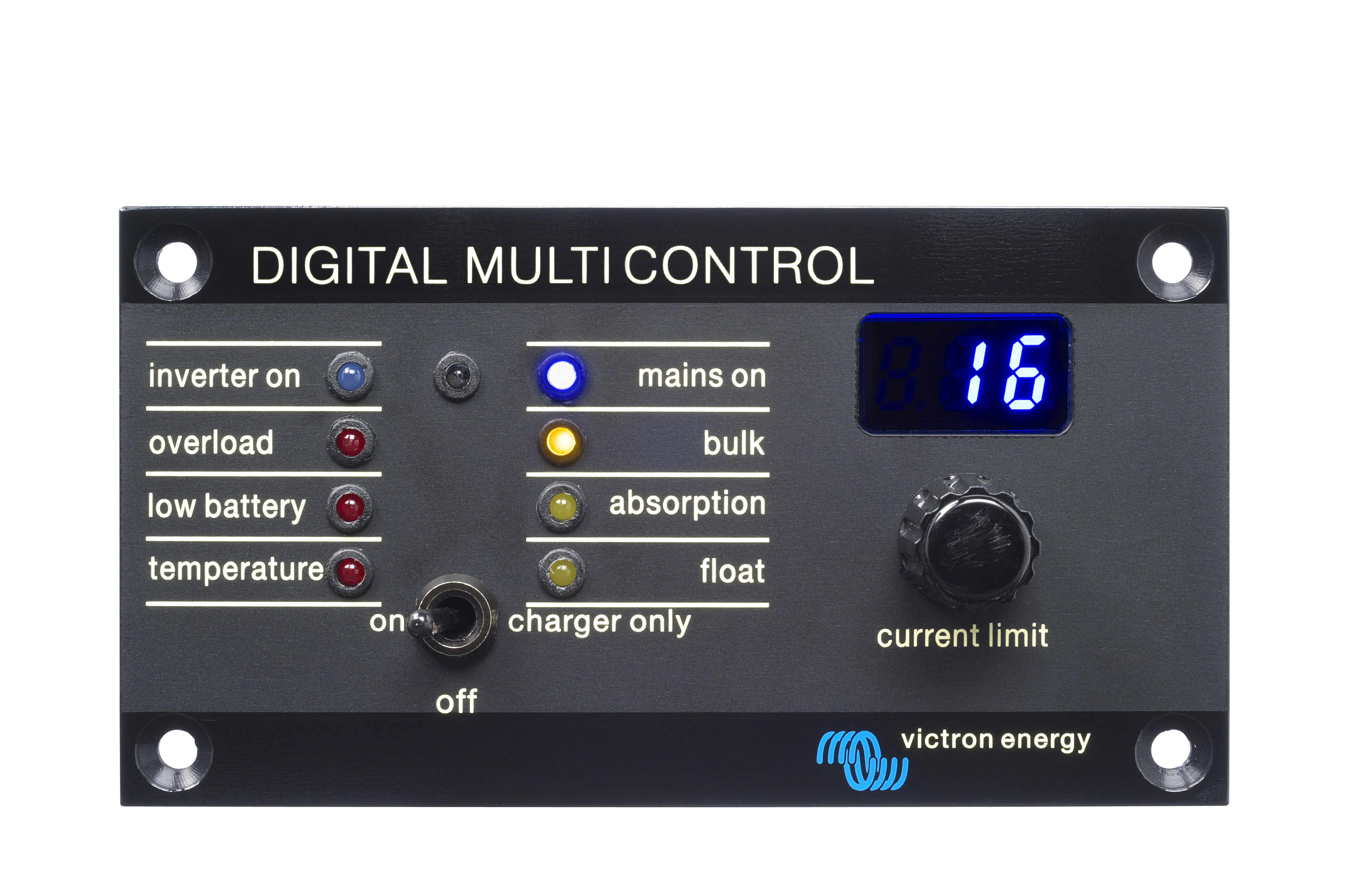

.JPG - Digital Control Panel

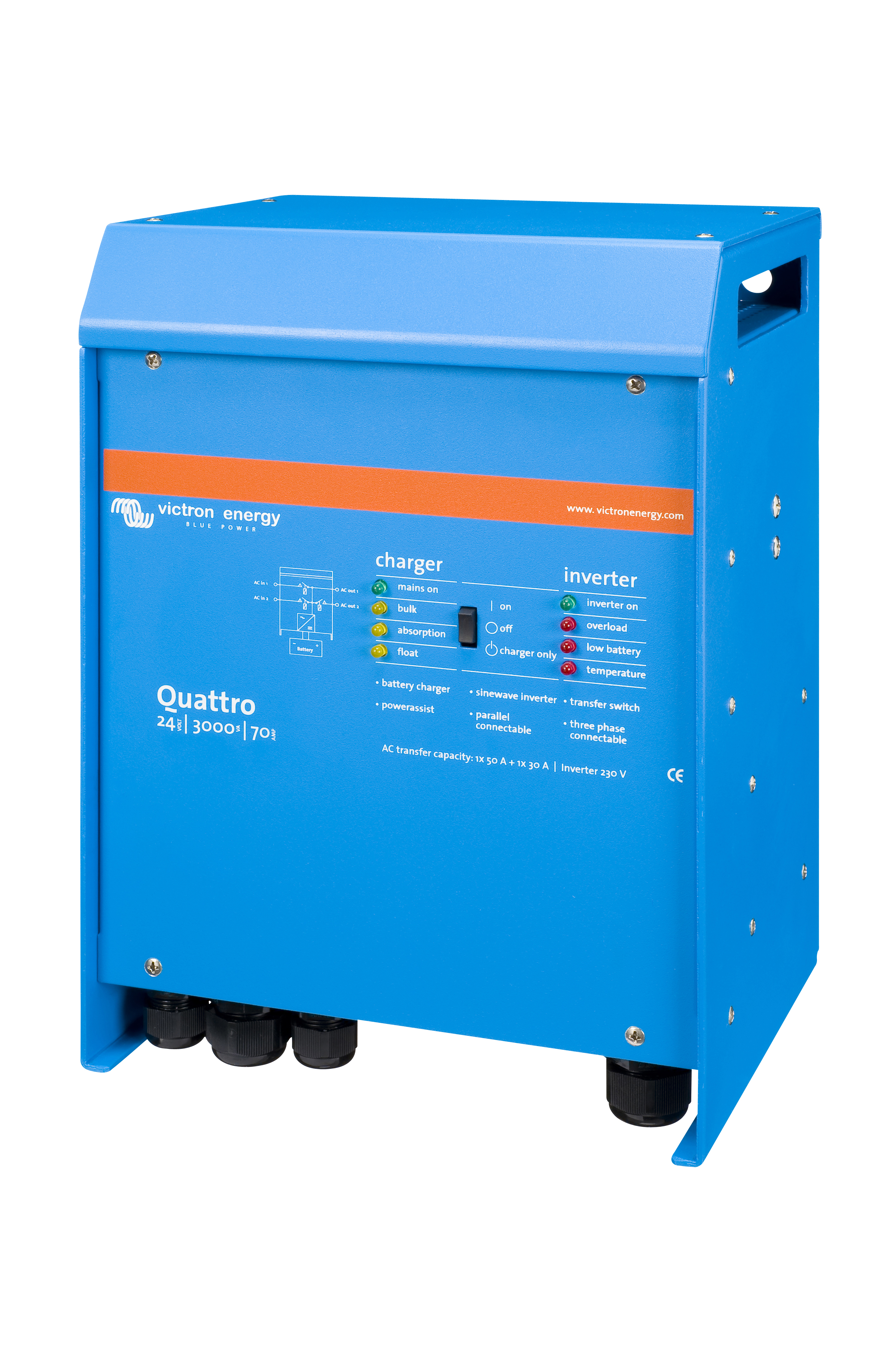

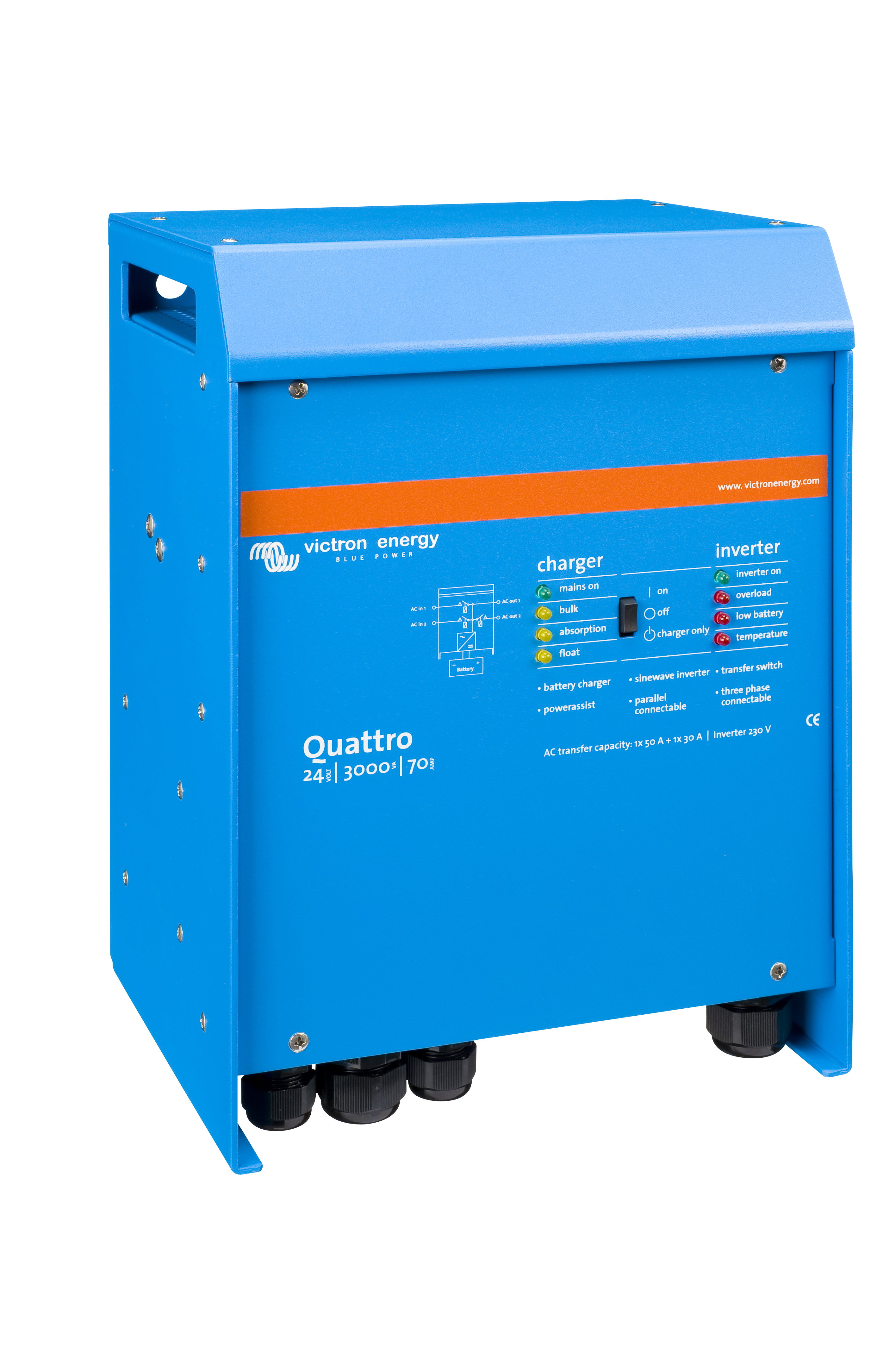

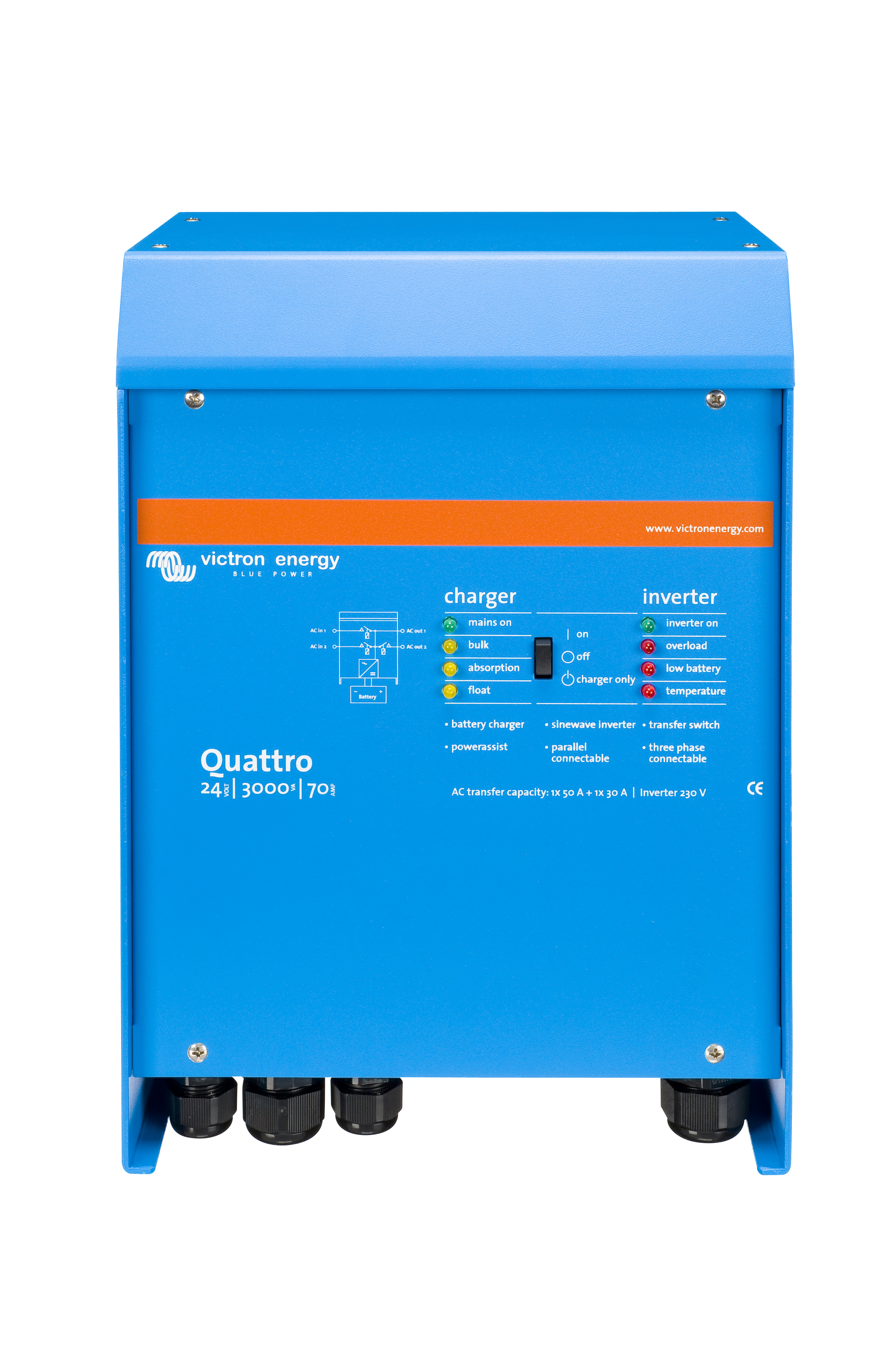

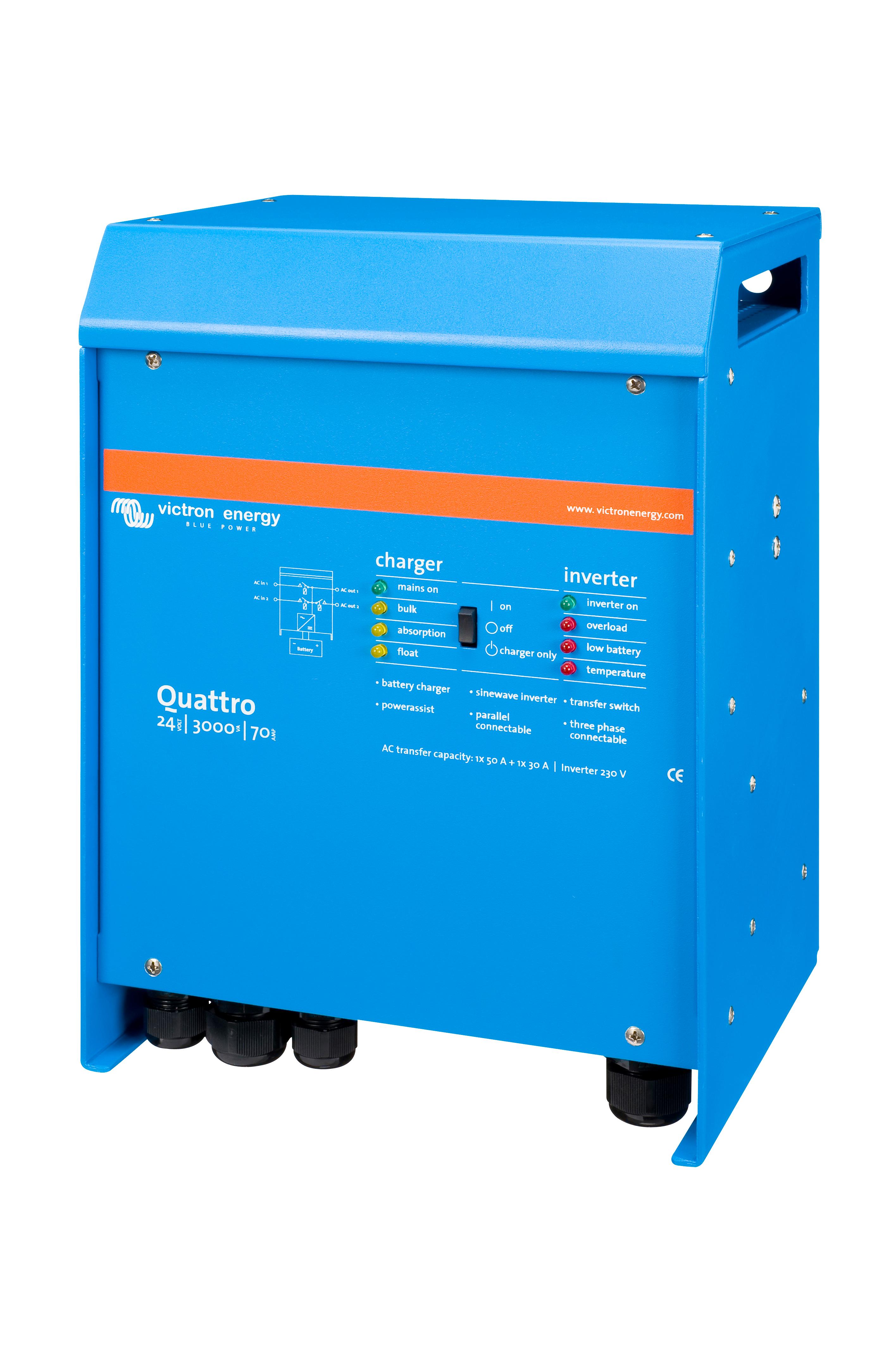

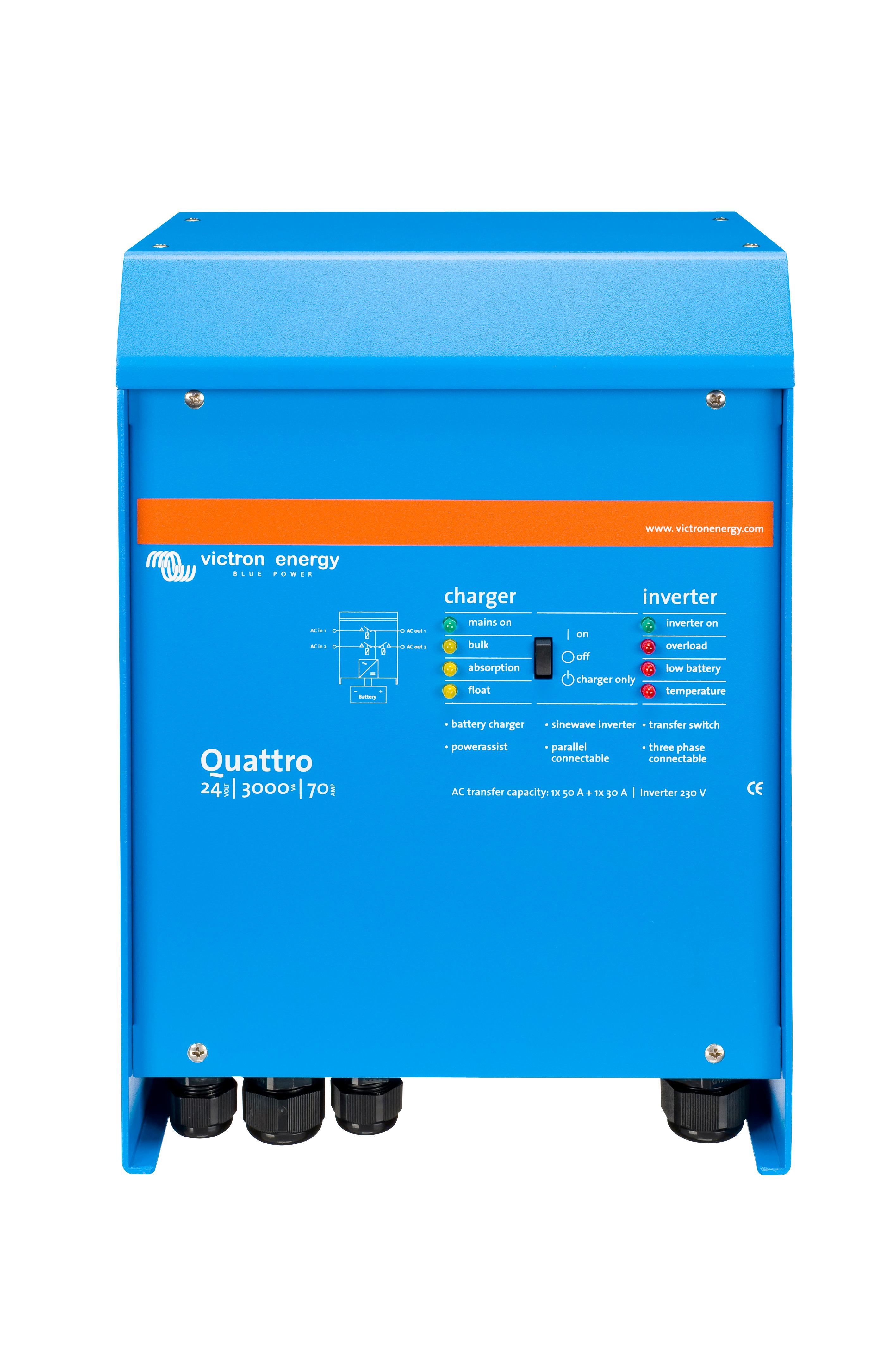

.JPG - Quattro 24V 3000VA 70A 230 VAC (front)
.JPG - Quattro 24V 3000VA 70A 230 VAC (right)
.JPG - Quattro 24V 3000VA 70A 230 VAC (left)

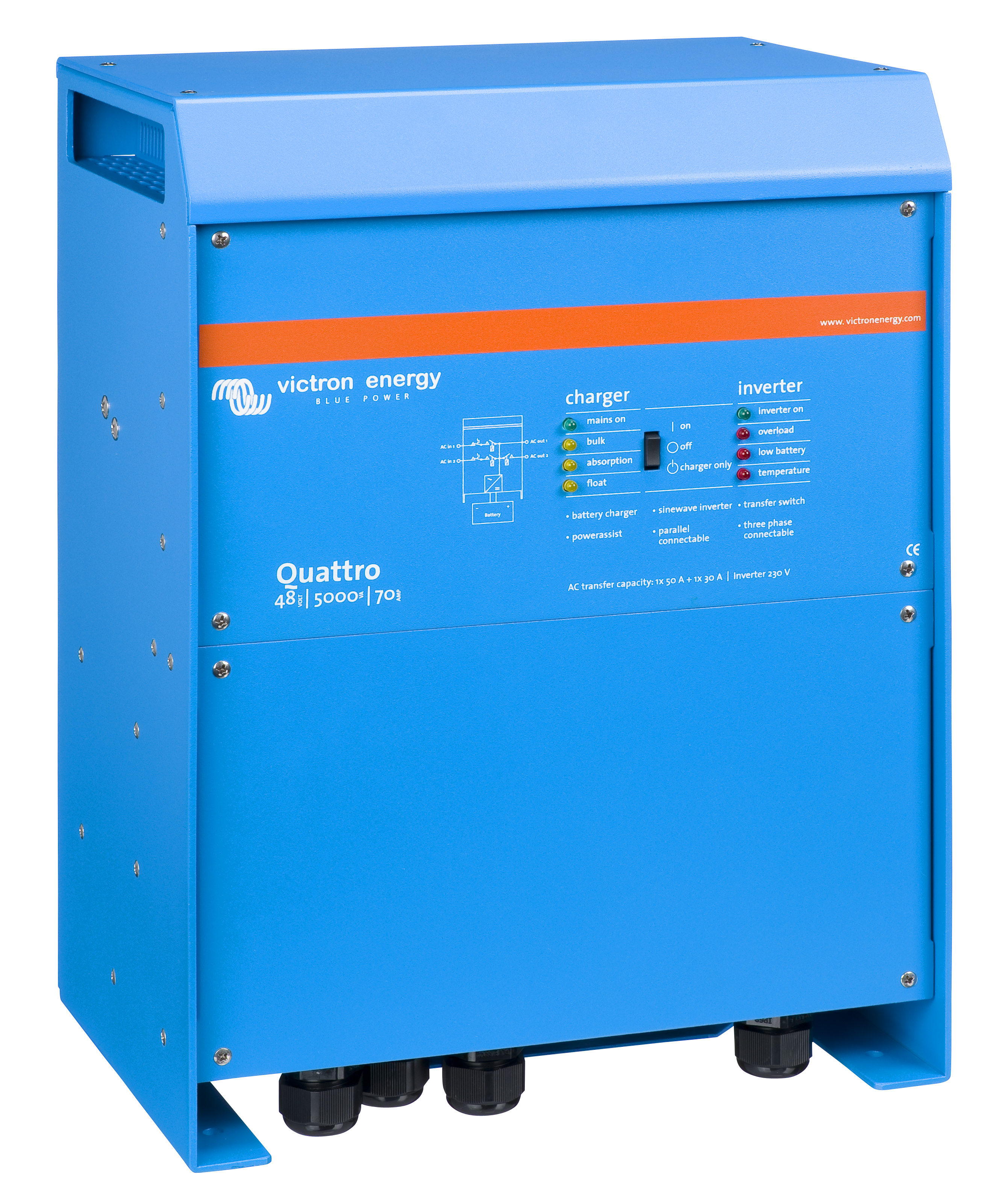

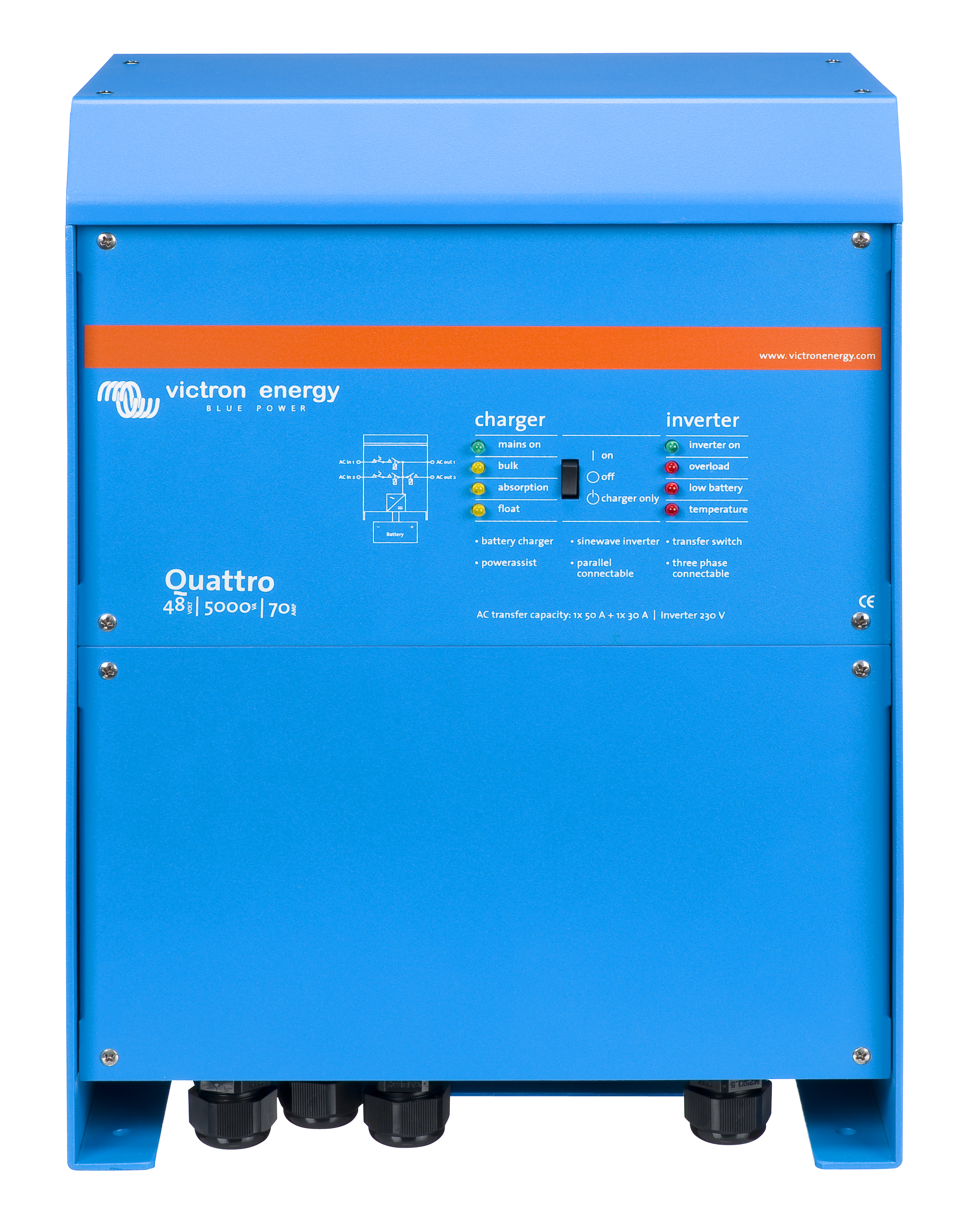

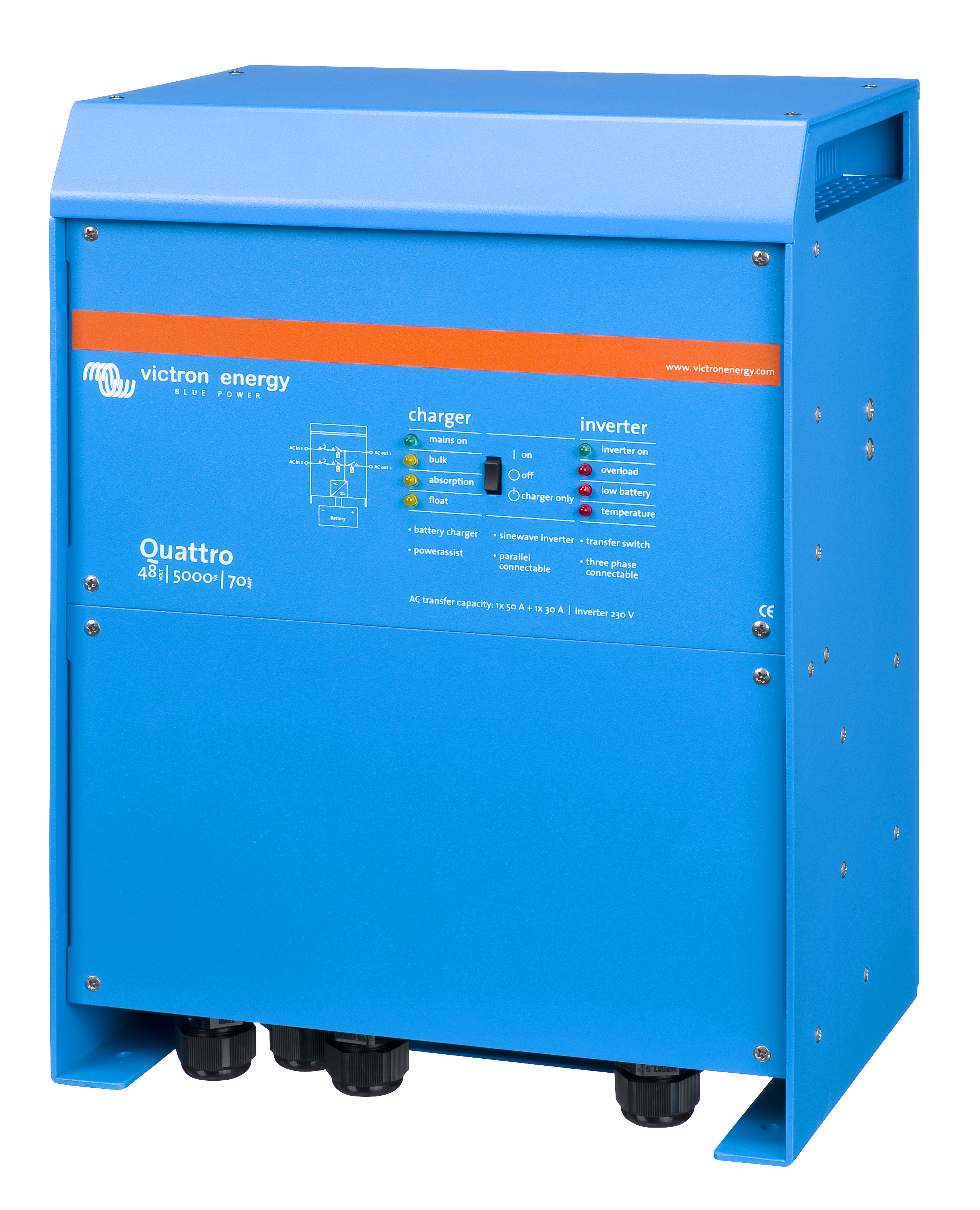

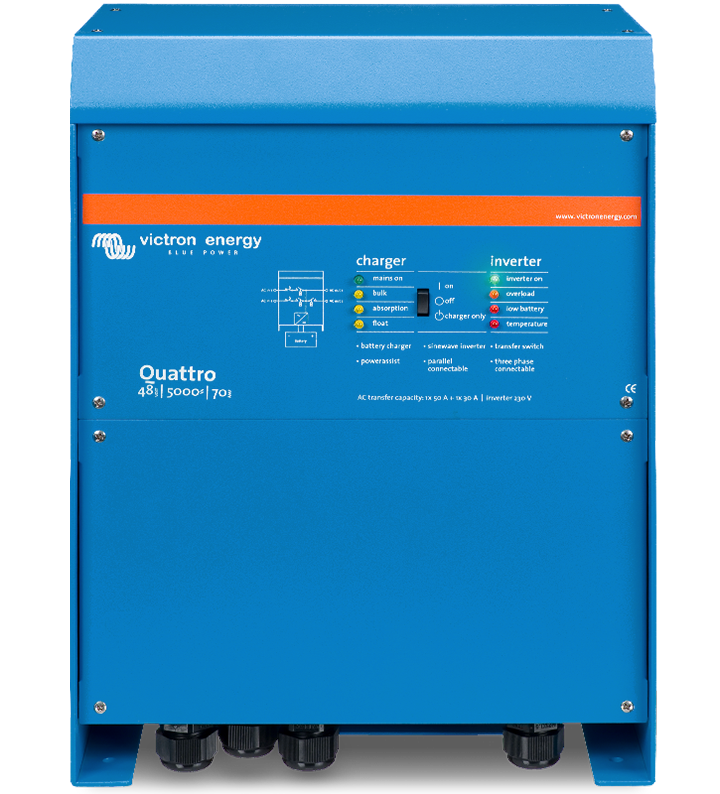

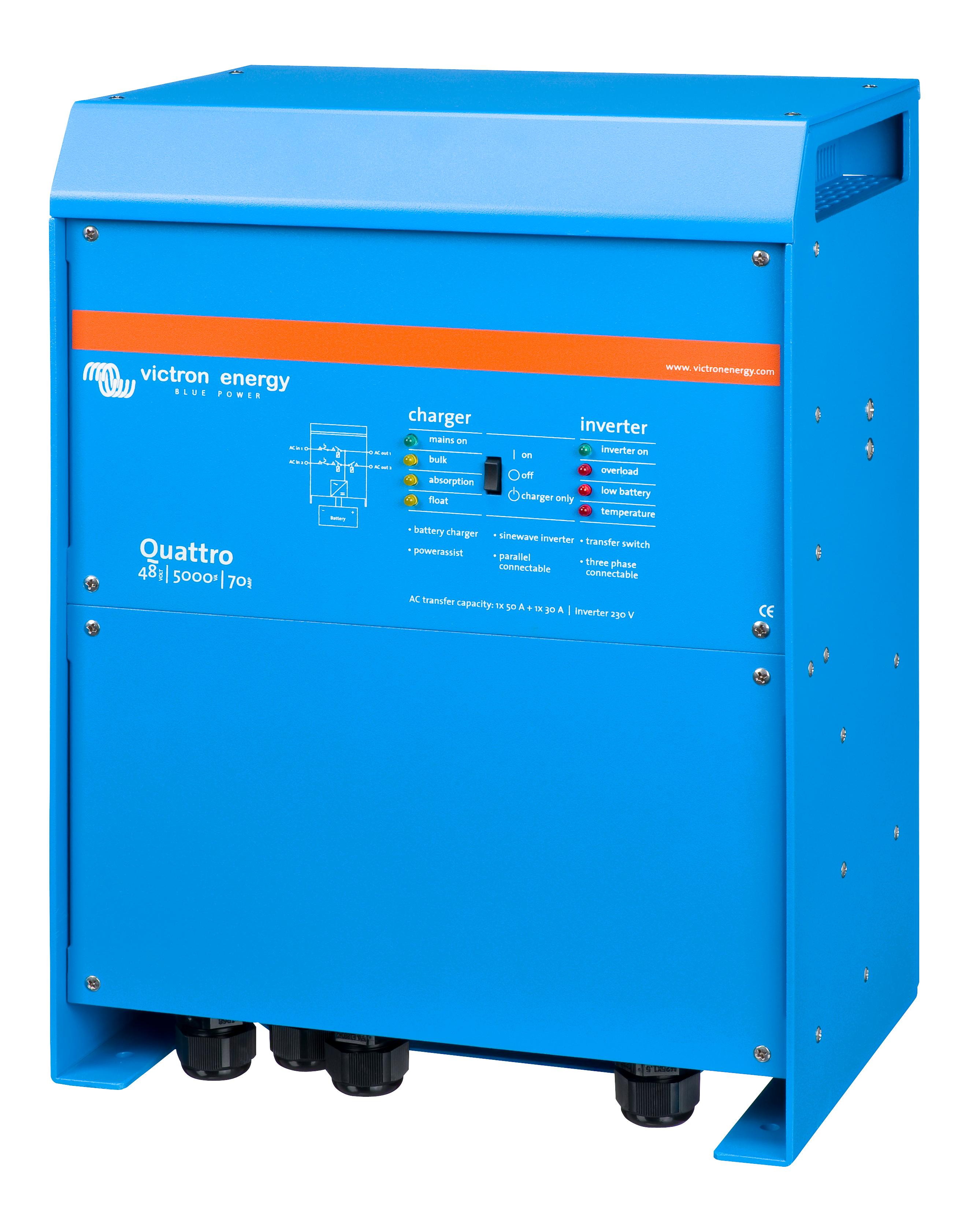

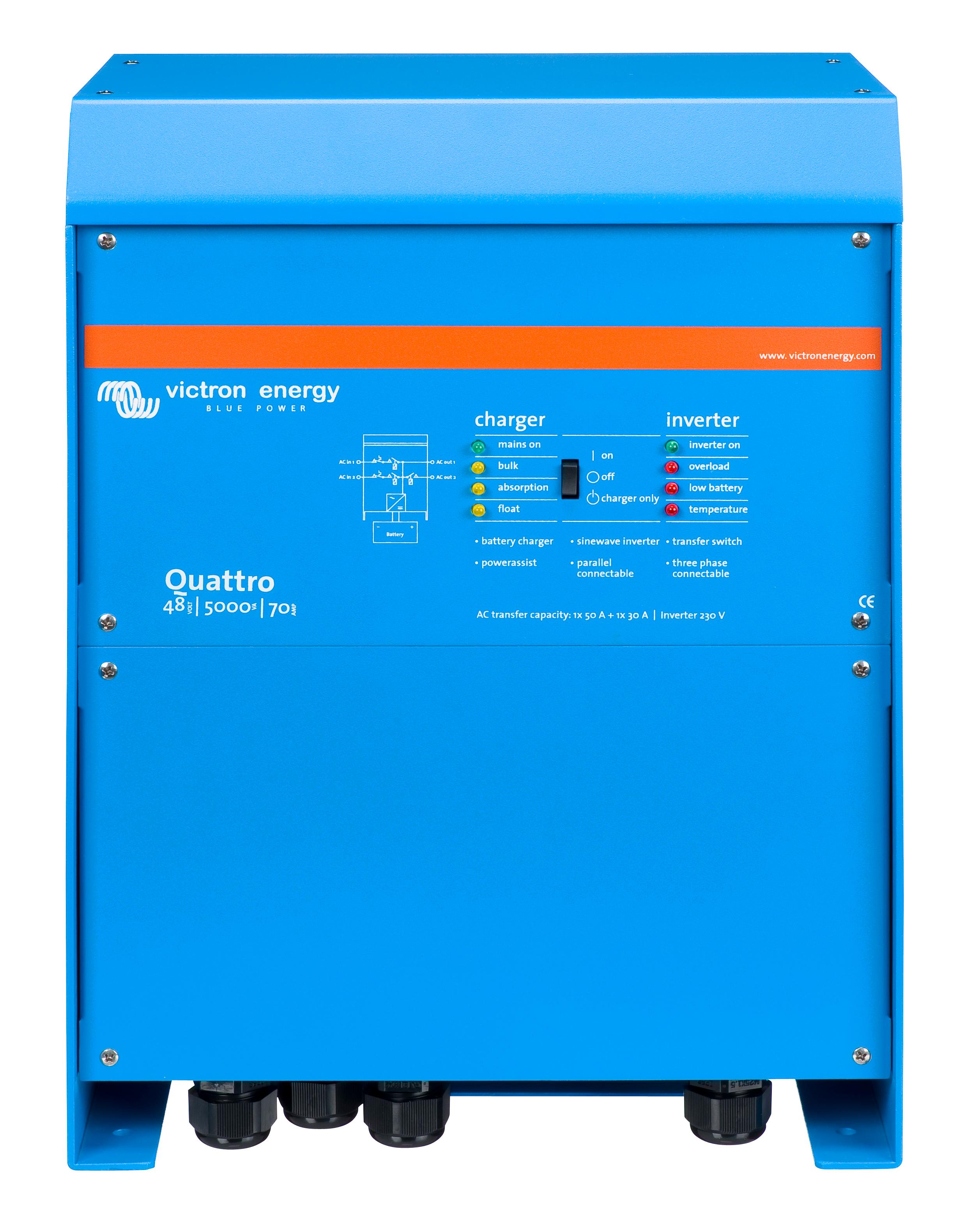

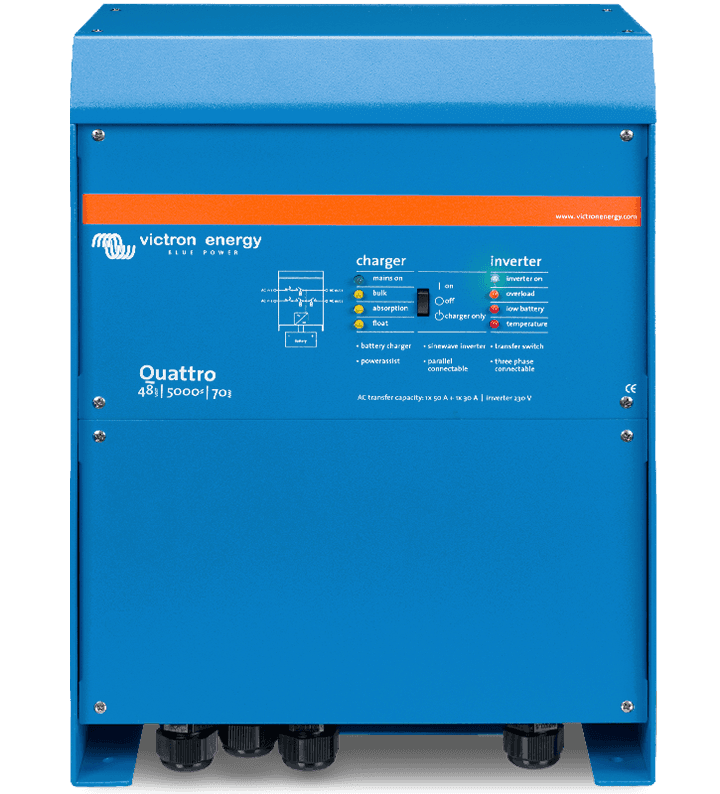

.JPG - Quattro 48V 5000VA 70-50A 230 VAC (front)

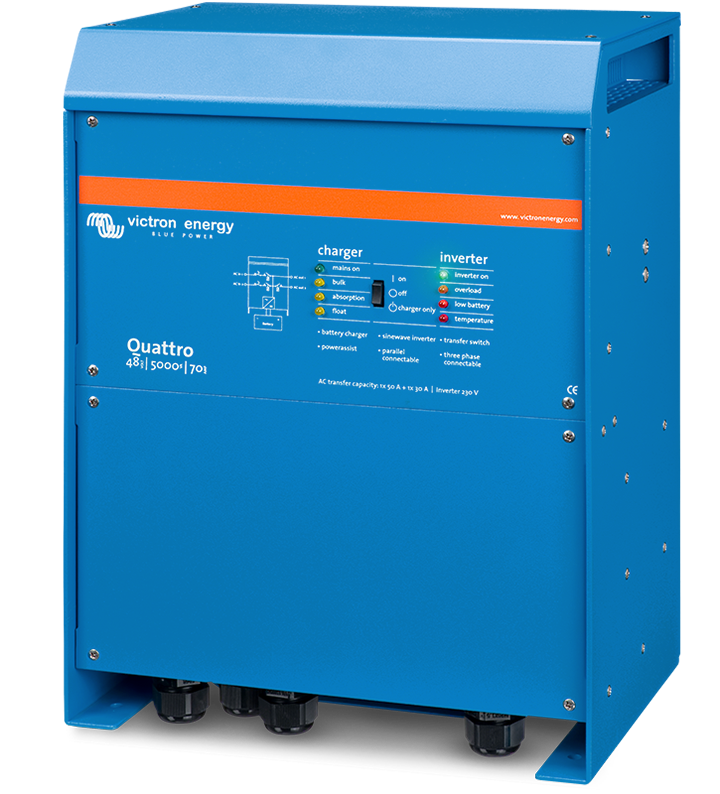

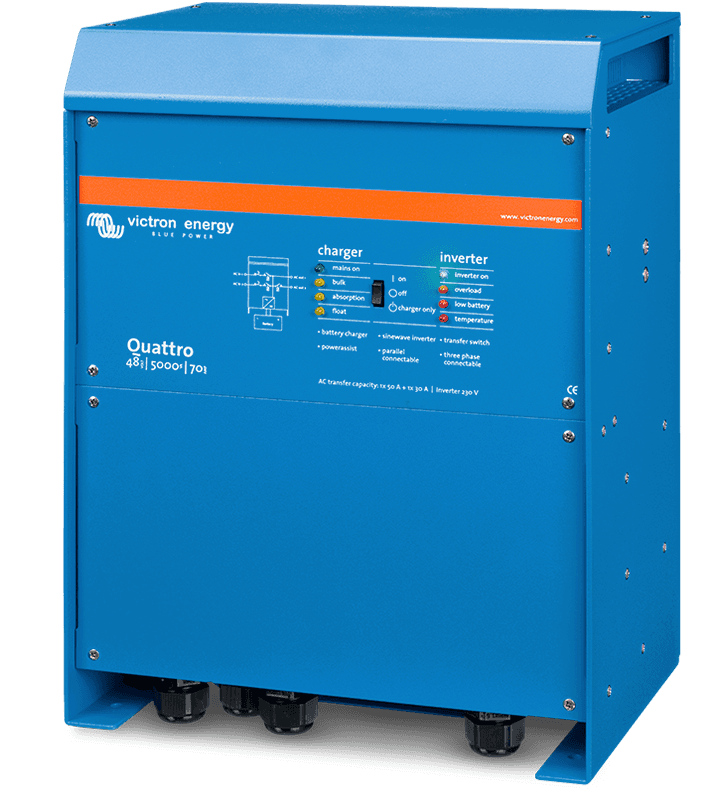

.JPG - Quattro 48V 5000VA 70-50A 230 VAC (left)

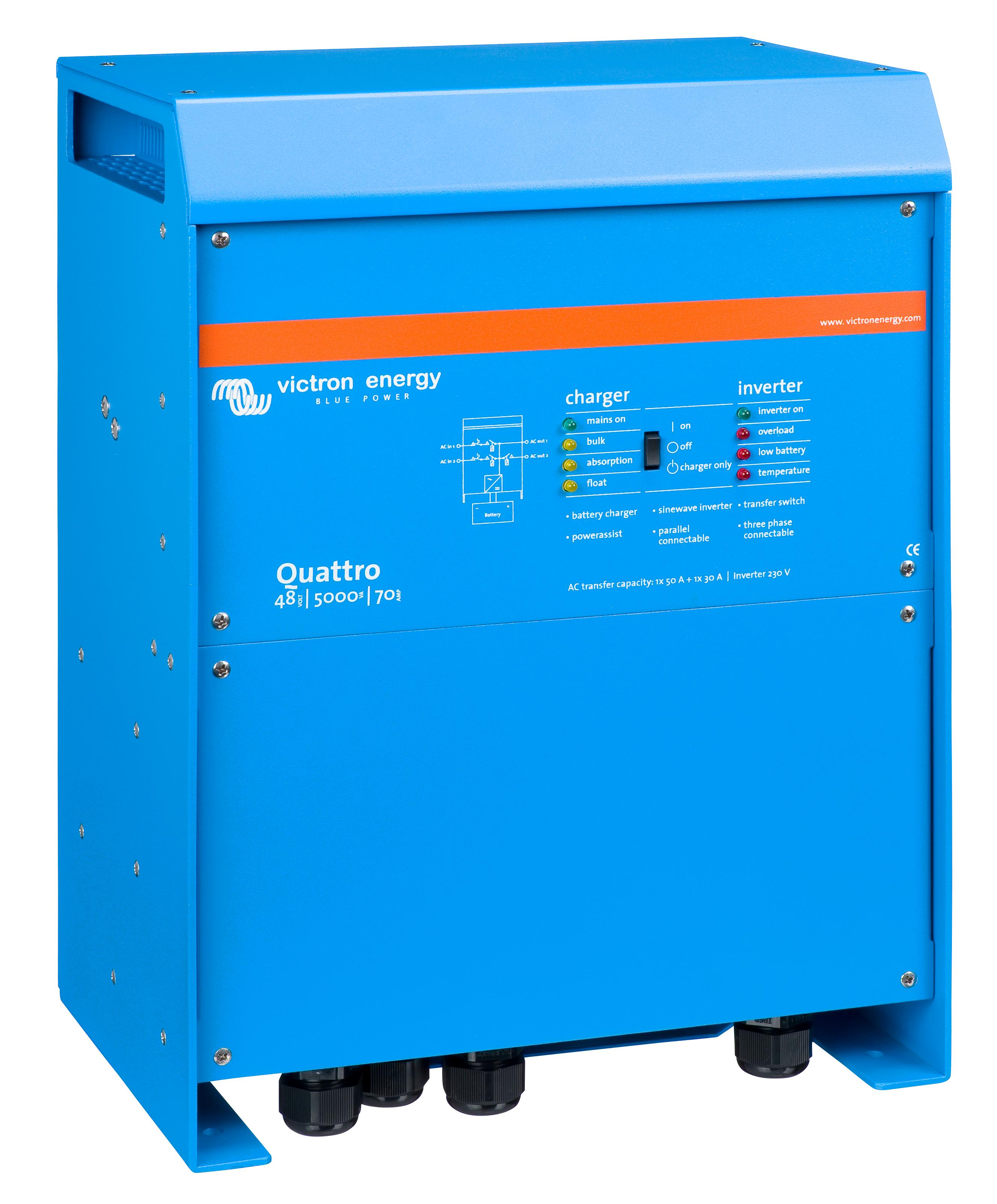

.JPG - Quattro 48V 5000VA 70-50A 230 VAC (right)

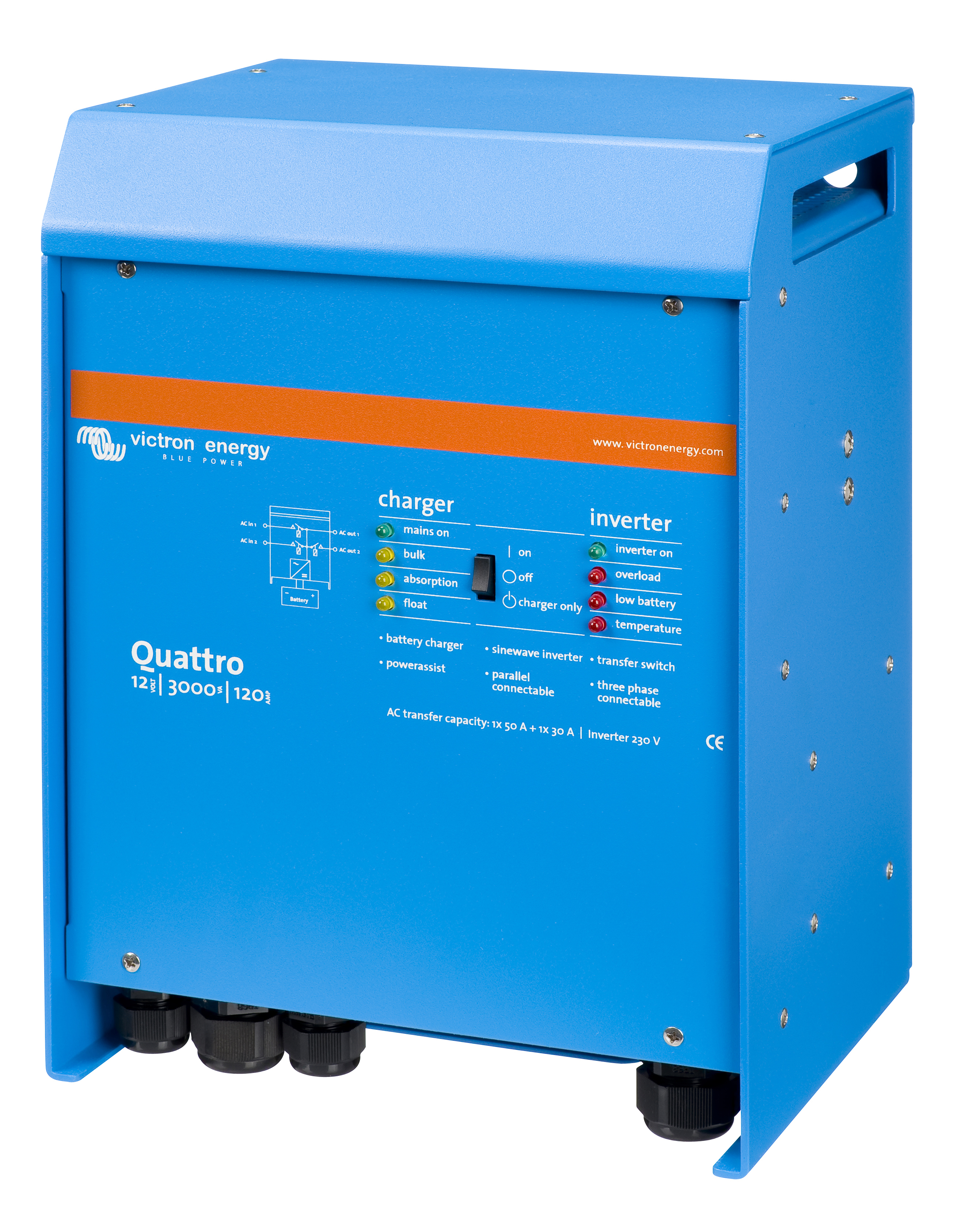

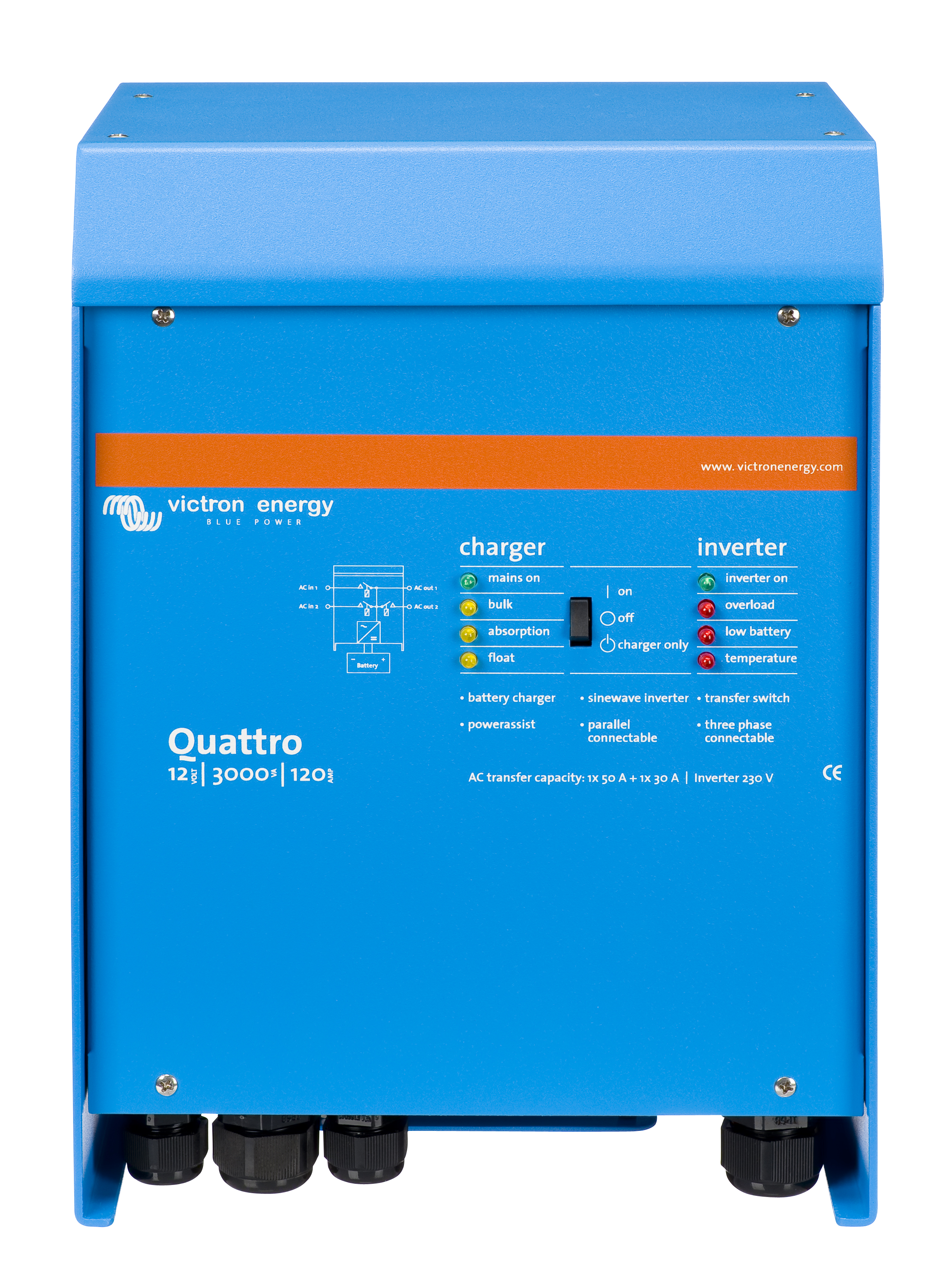

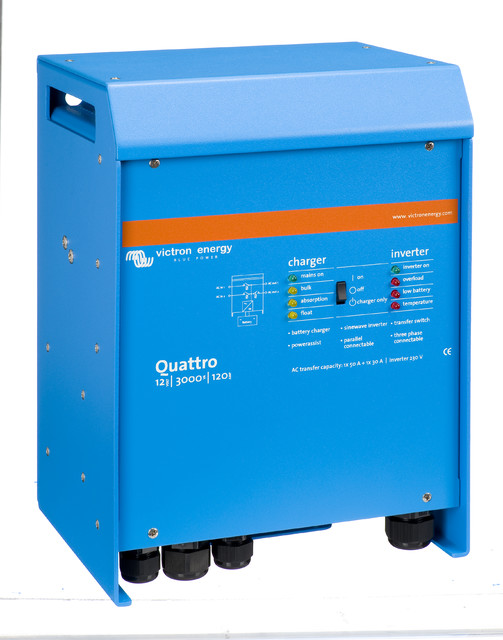

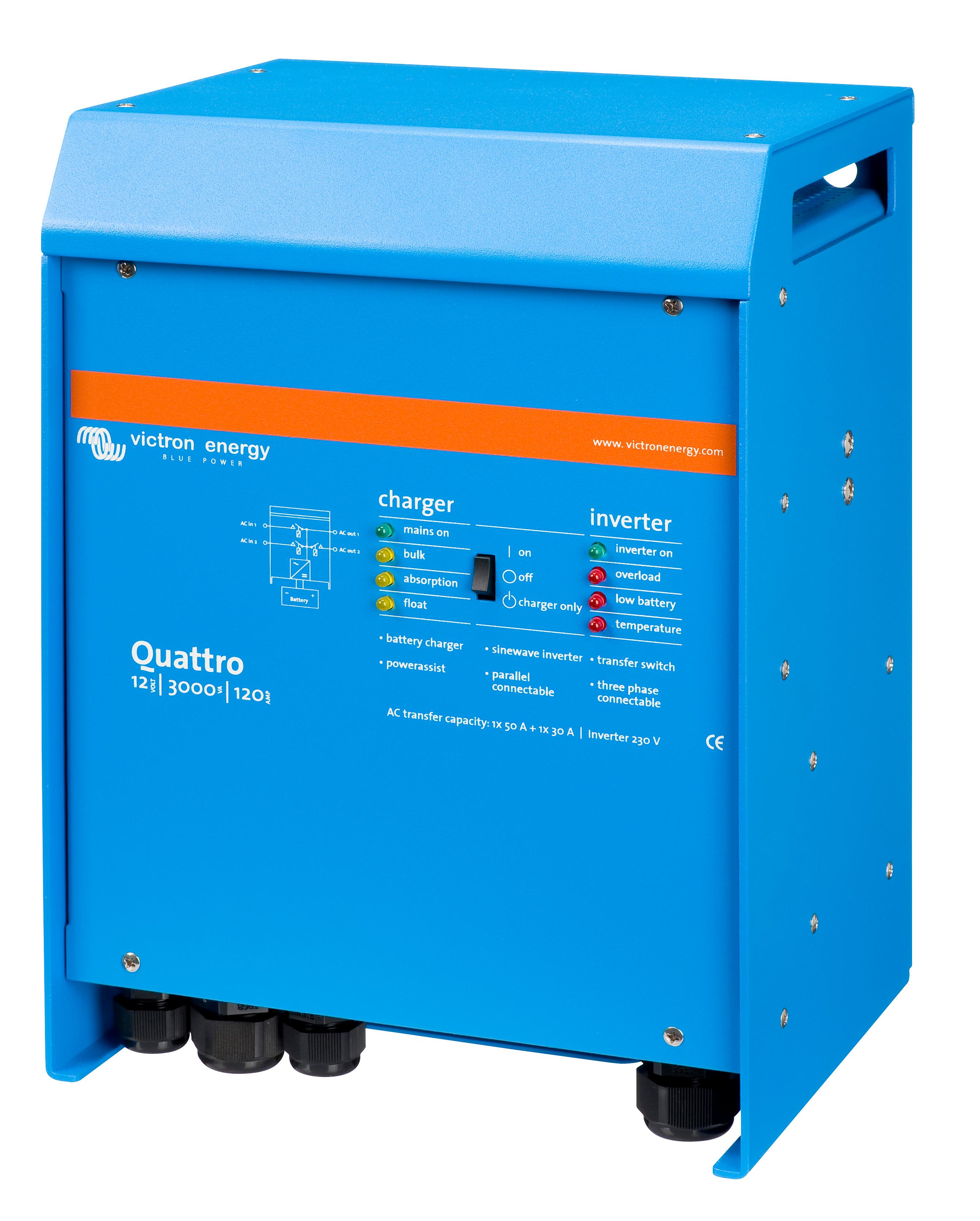

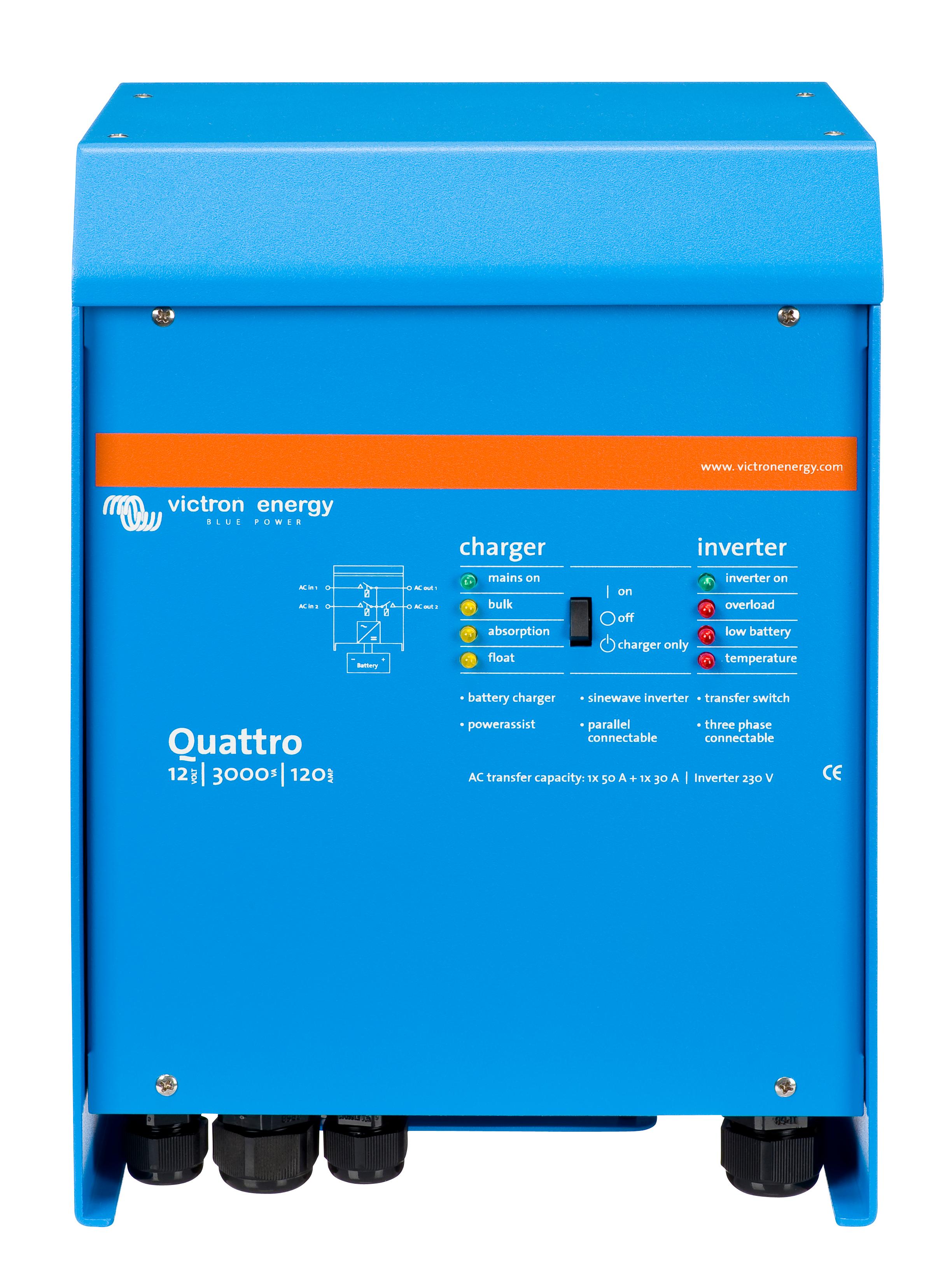

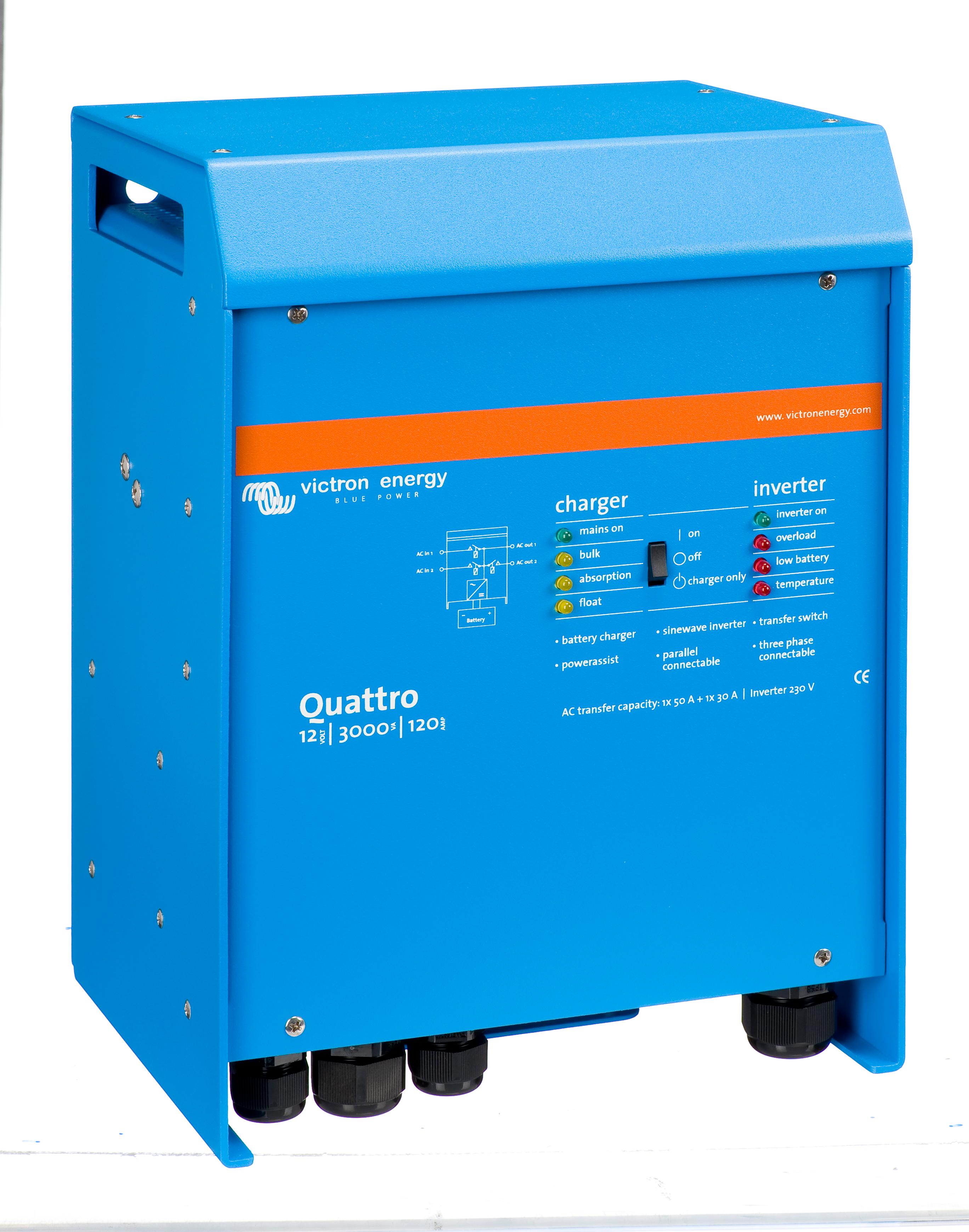

.JPG - Quattro 12V 3000VA 120A 230VAC (front)

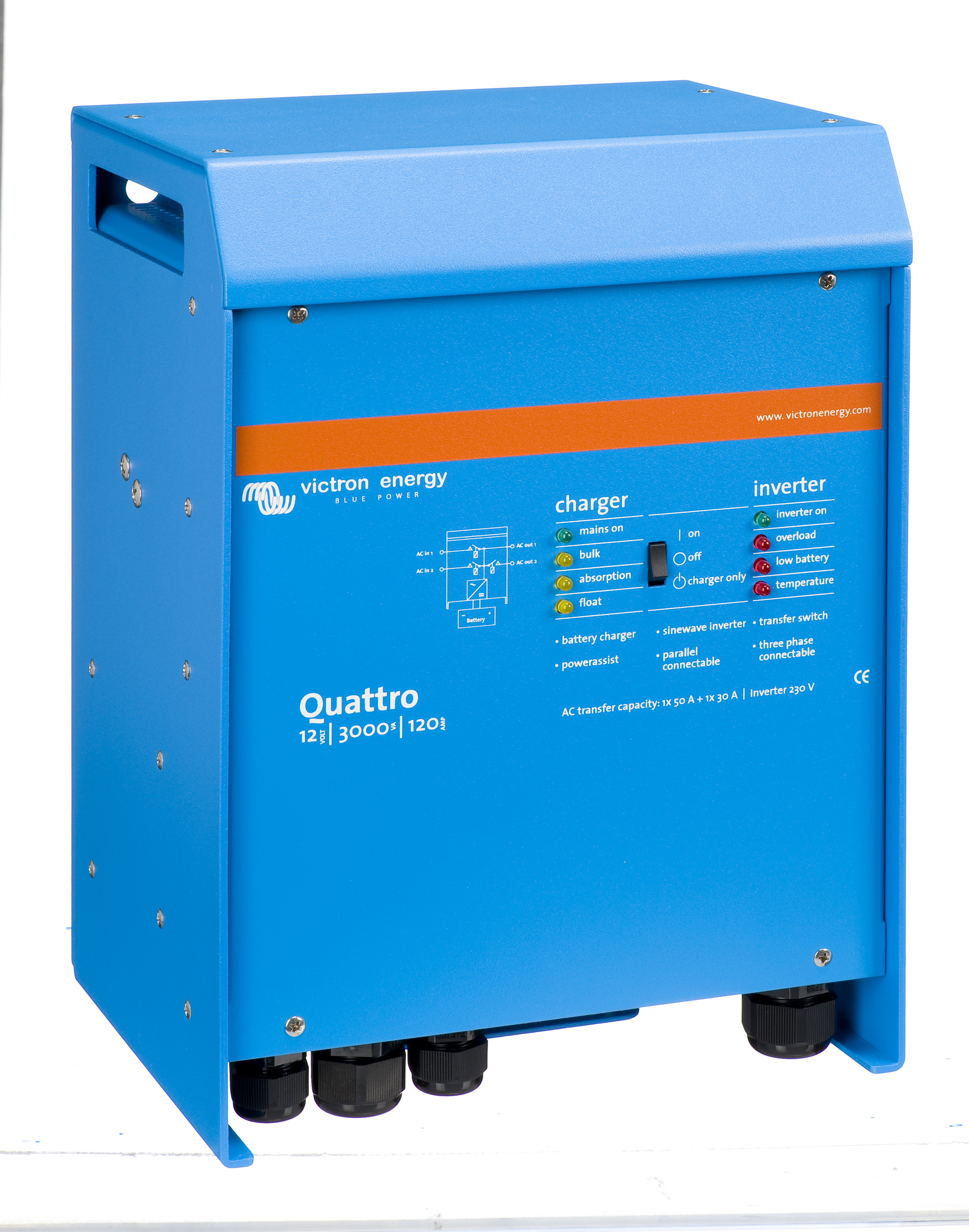

.JPG - Quattro 12V 3000VA 120A 230VAC (left)
.JPG - Quattro 12V 3000VA 120A 230VAC (right)

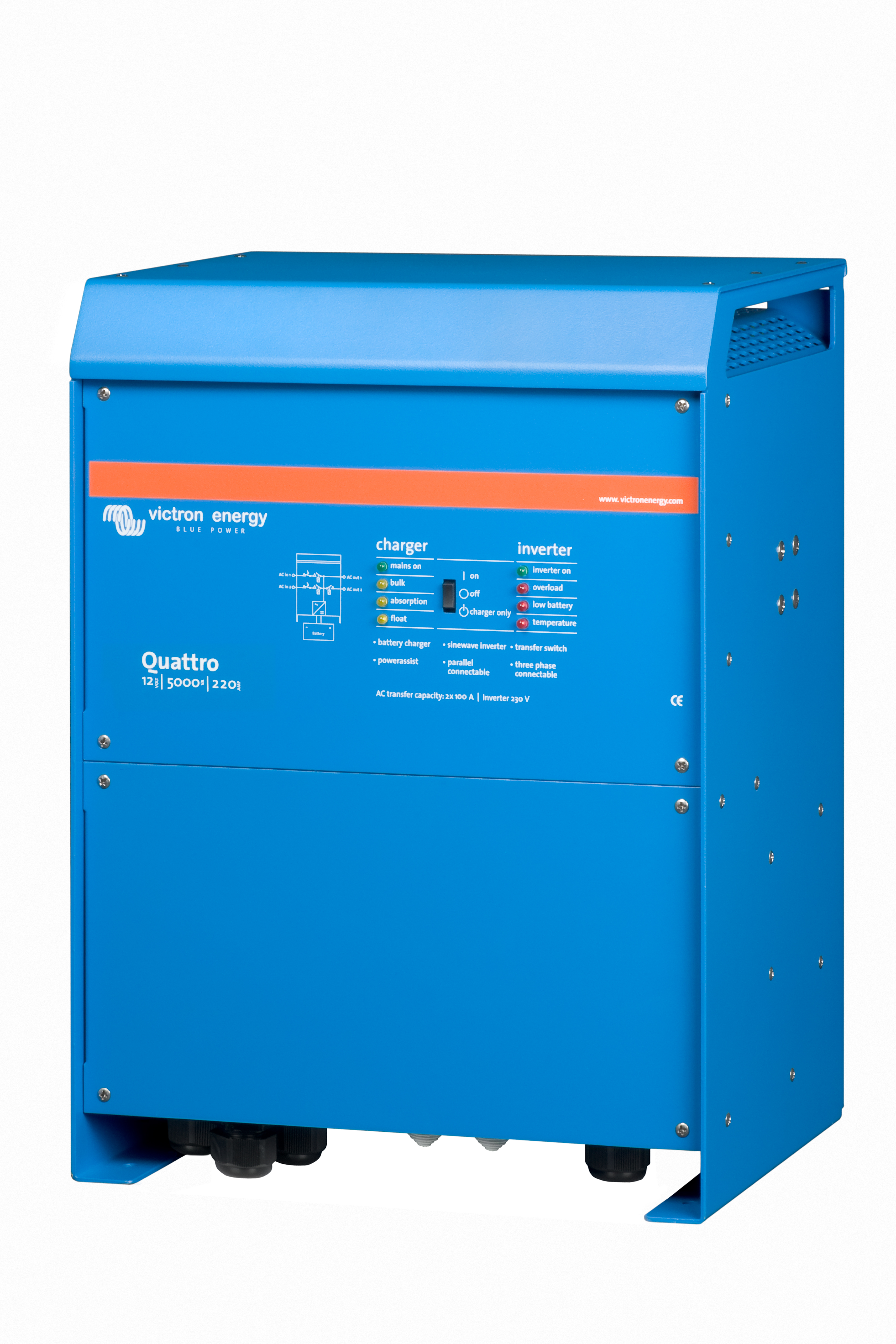

.JPG - Quattro 12V 5000VA 230VAC (front)
.JPG - Quattro 12V 5000VA 230VAC (left)
.JPG - Quattro 12V 5000VA 230VAC (right)

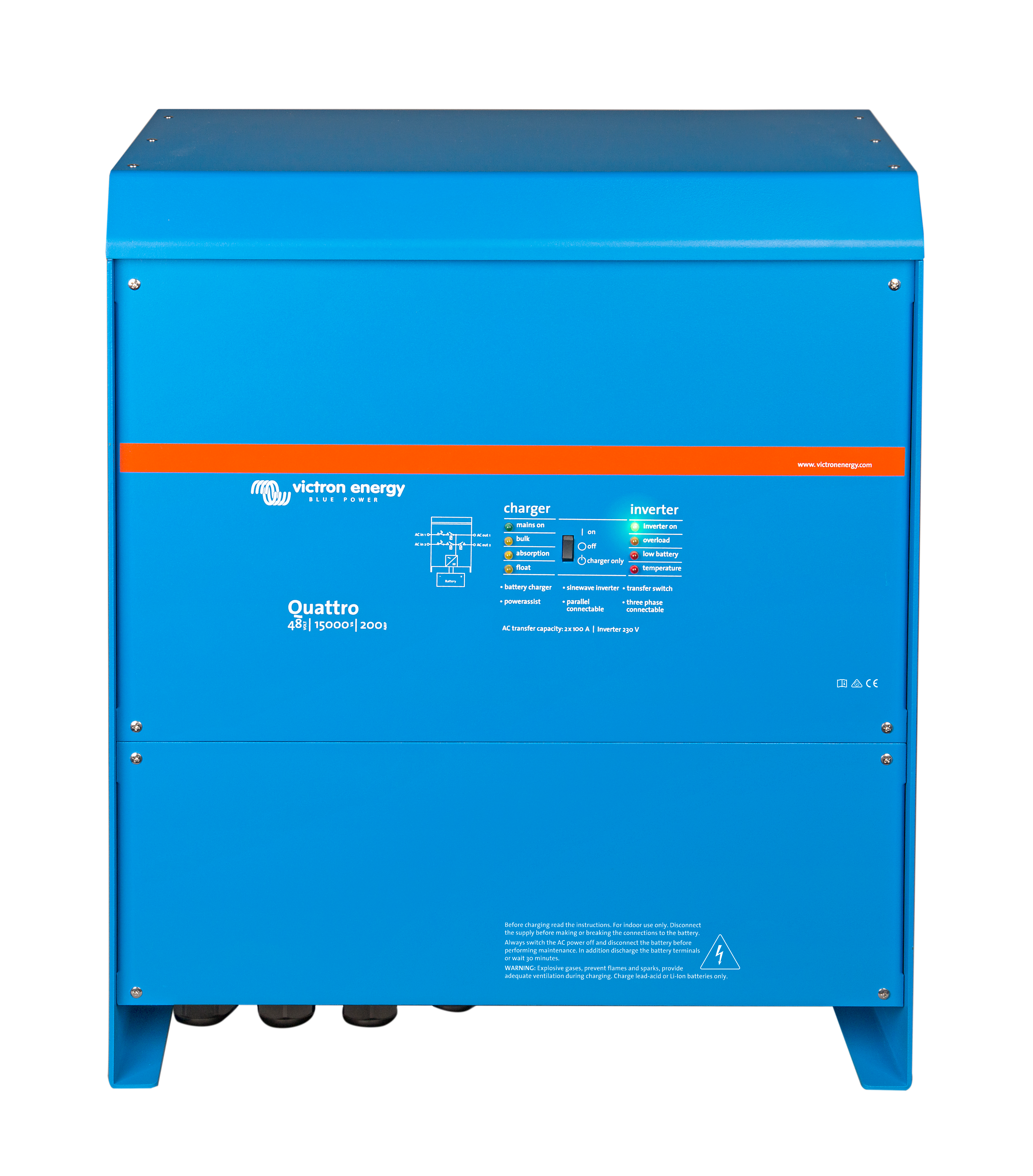

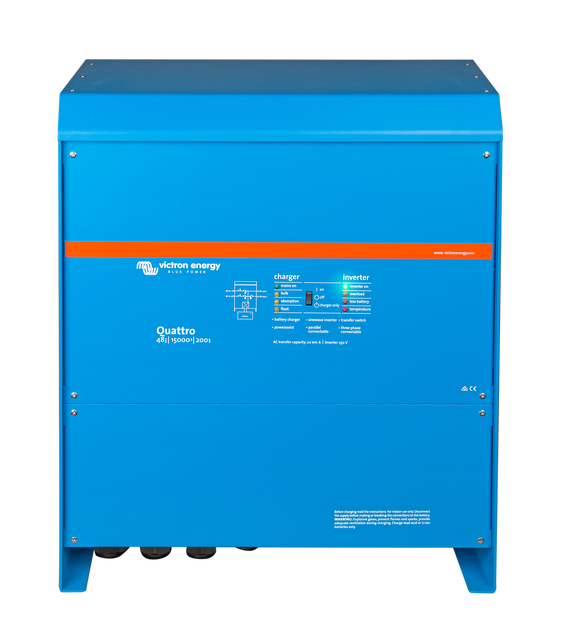

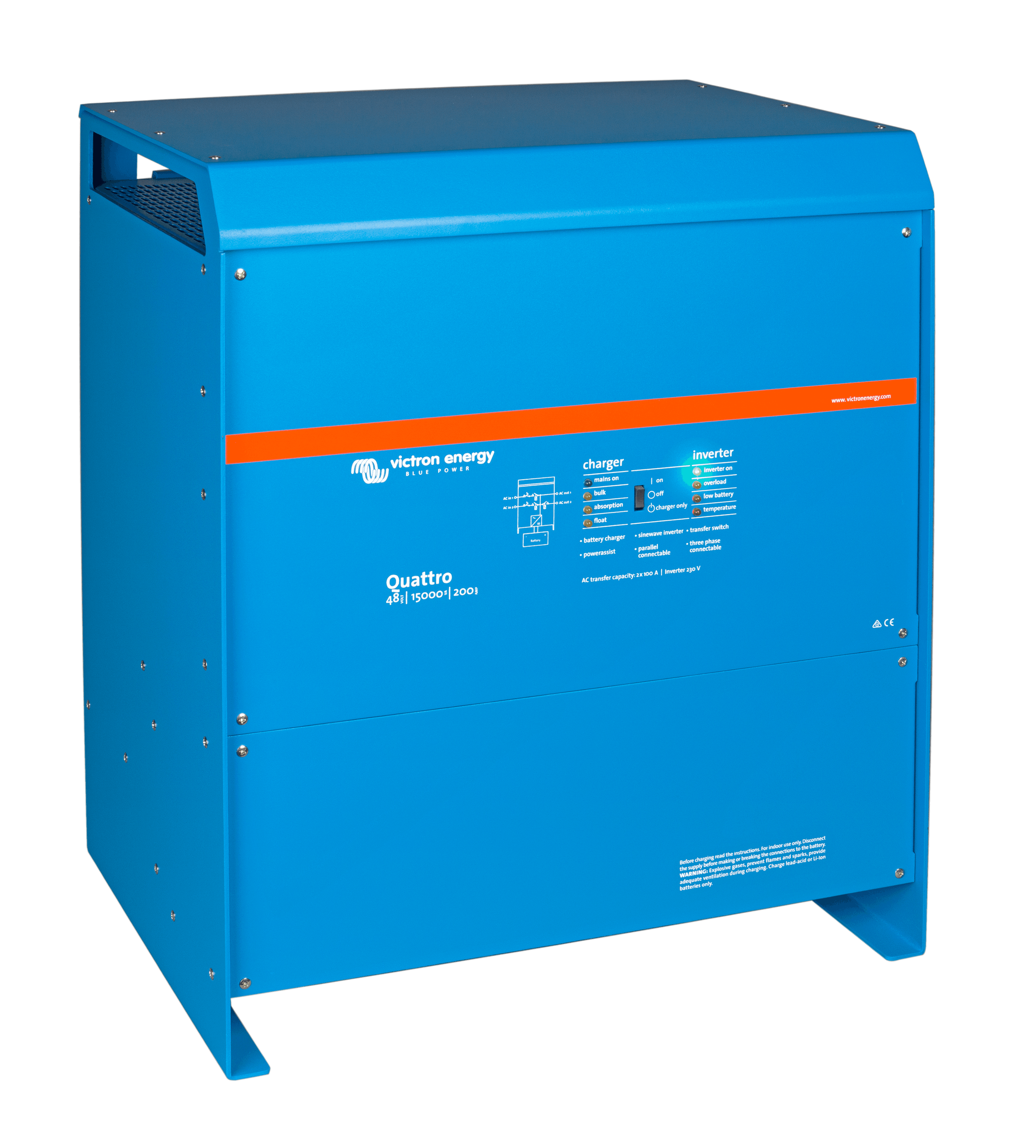

.JPG - Quattro 48V 15000VA (front)

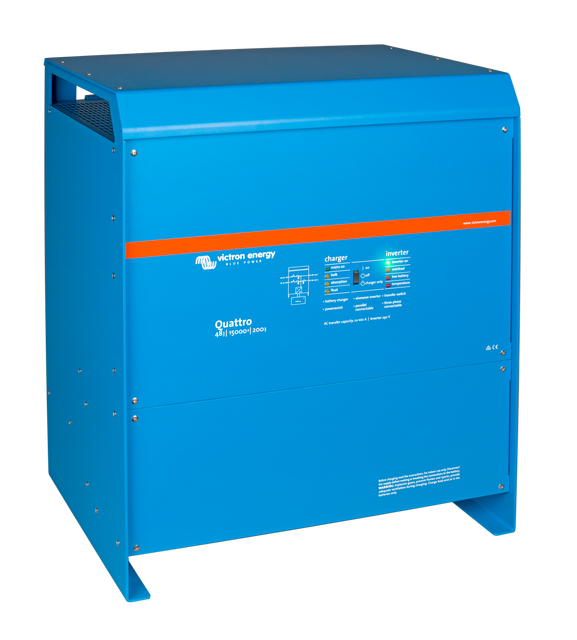

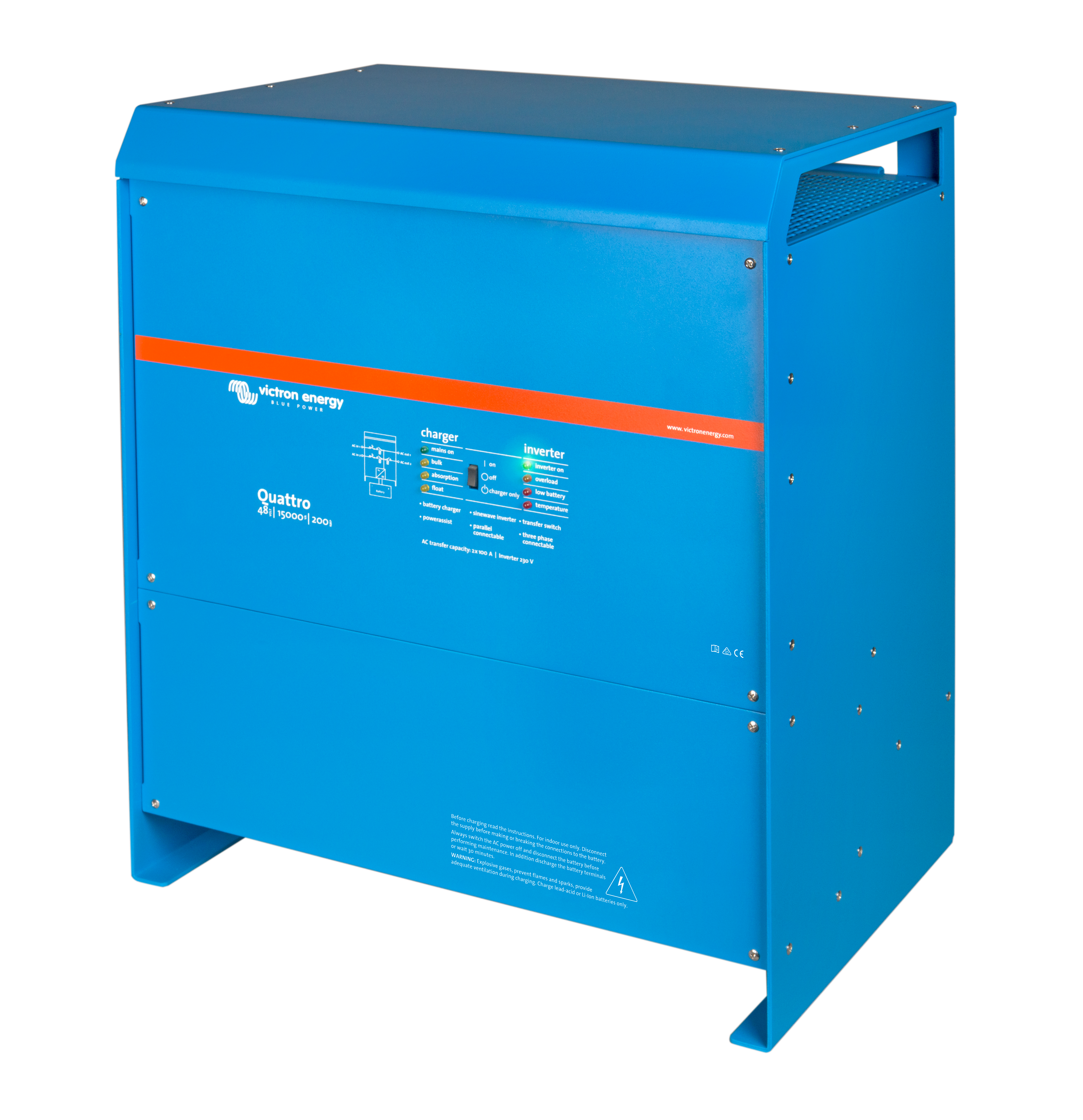

.PNG - Quattro 48V 15000VA (left)
.PNG - Quattro 48V 15000VA (right)

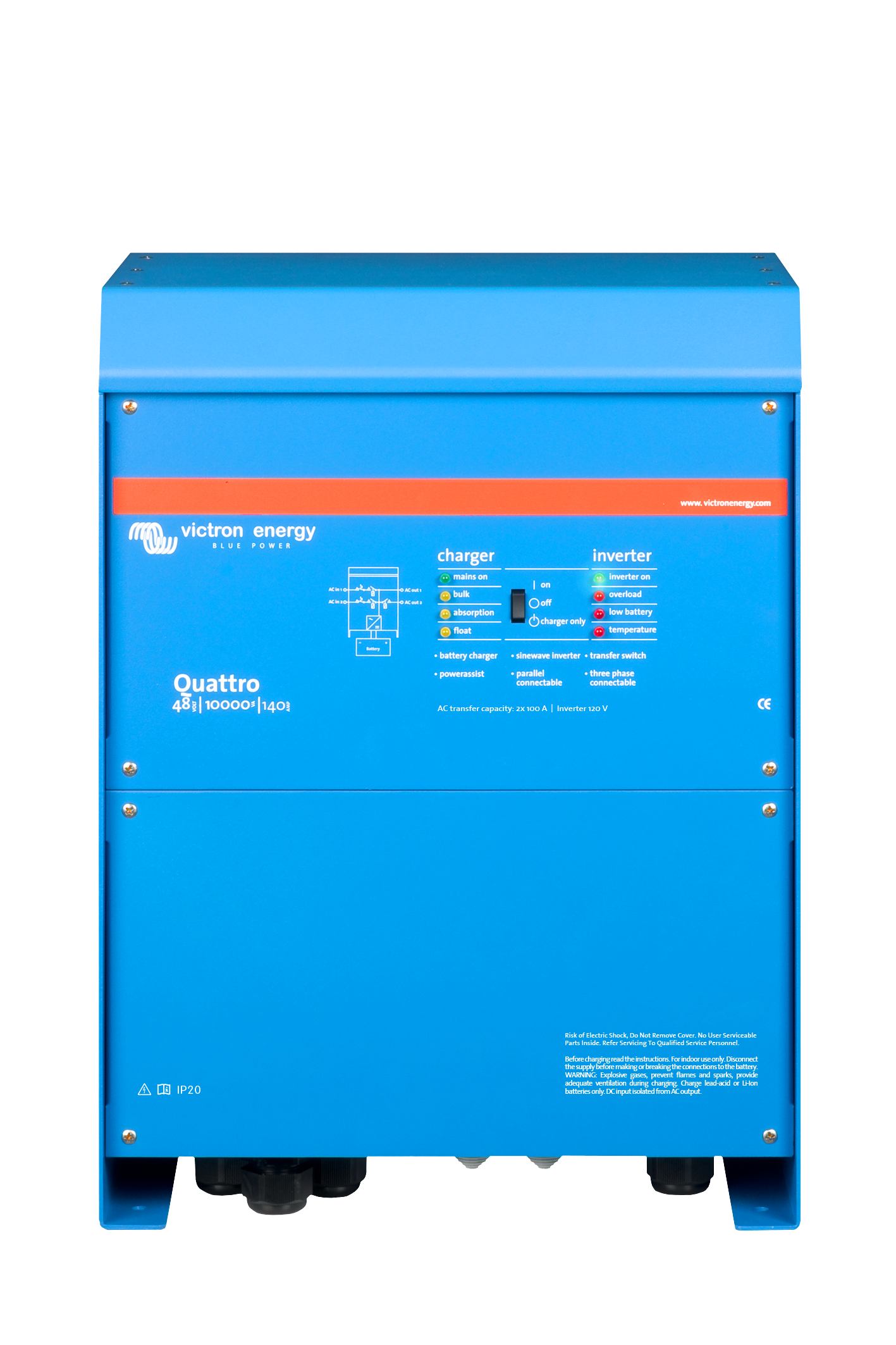

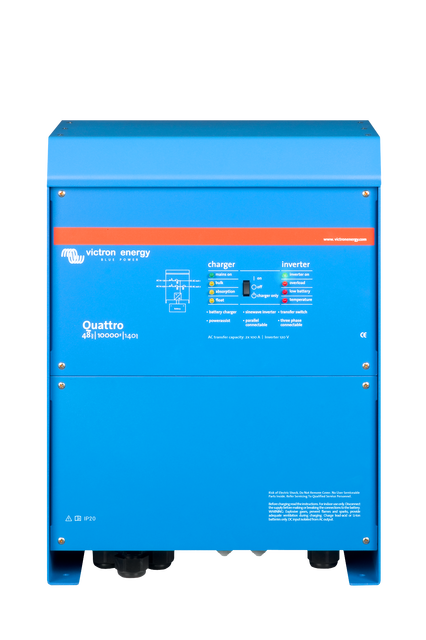

.PNG - Quattro 48V 10000VA 140A 120V (front)

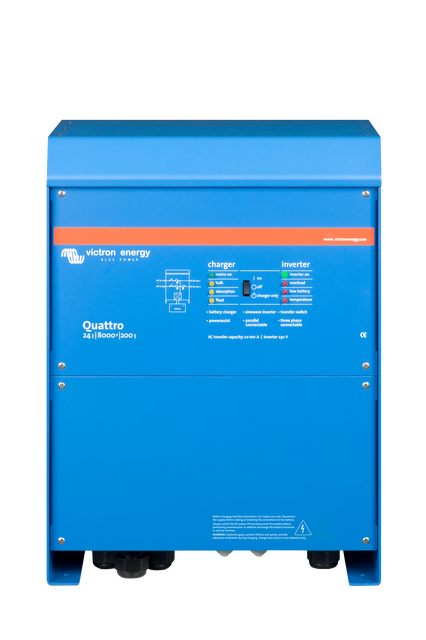

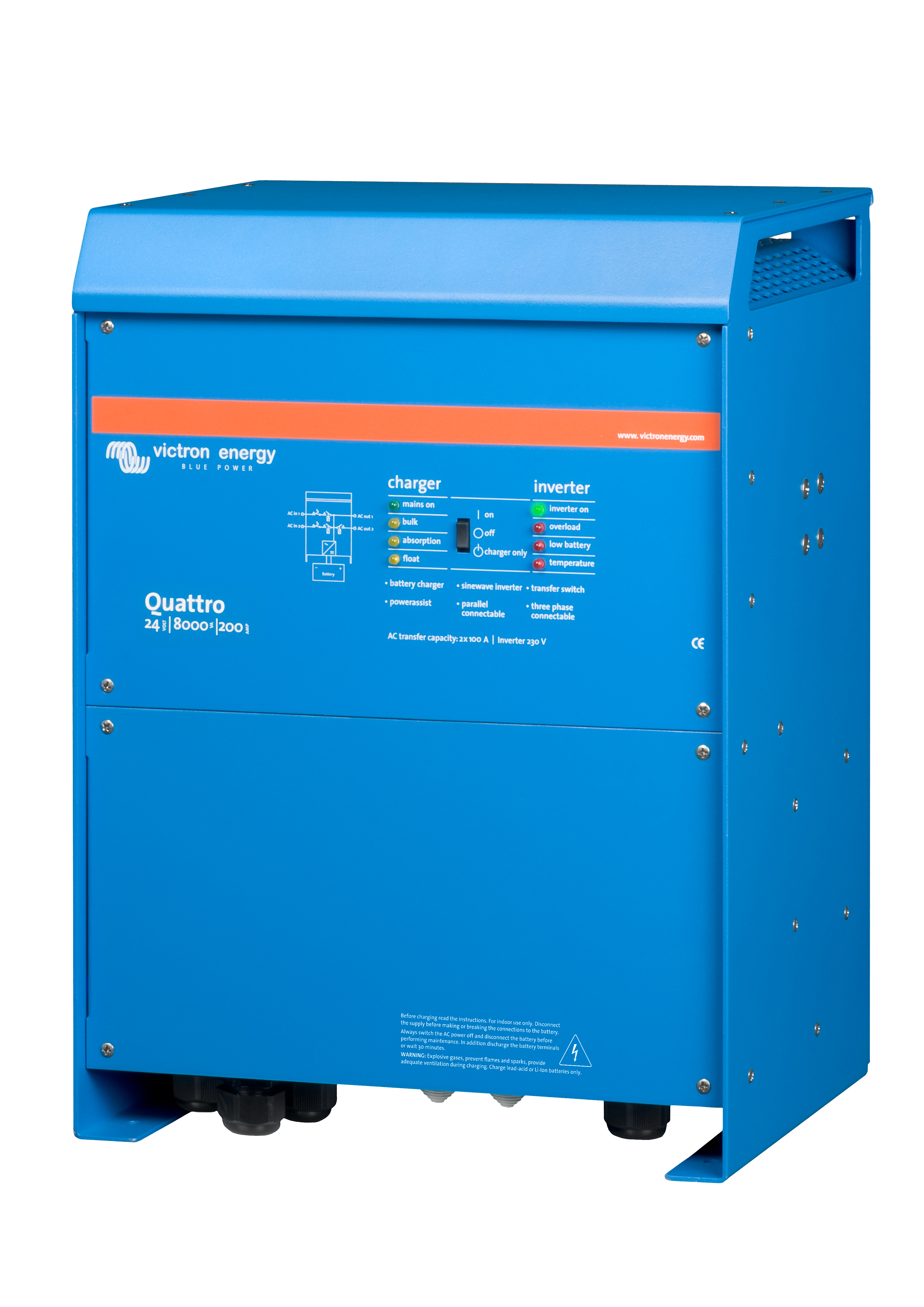

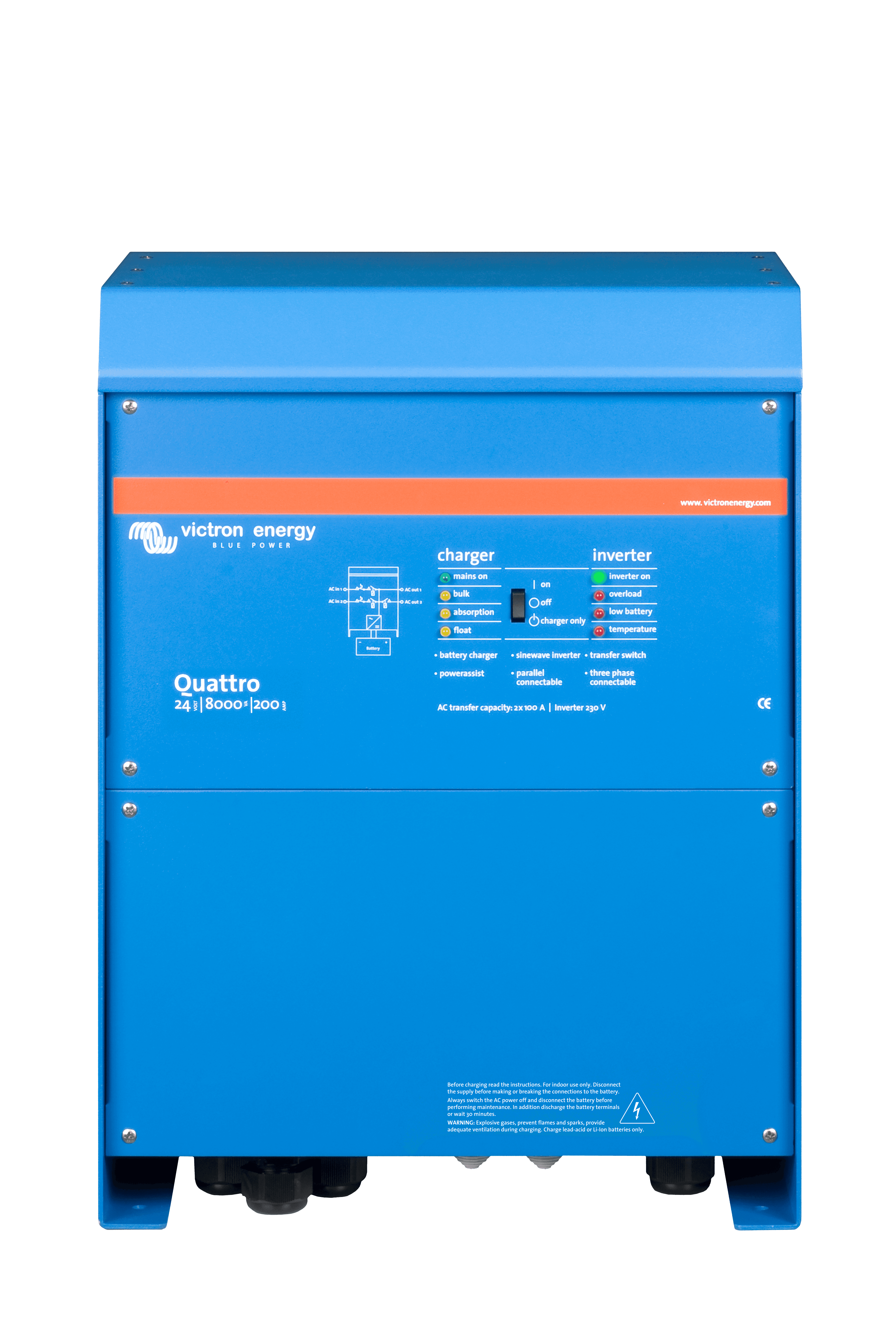

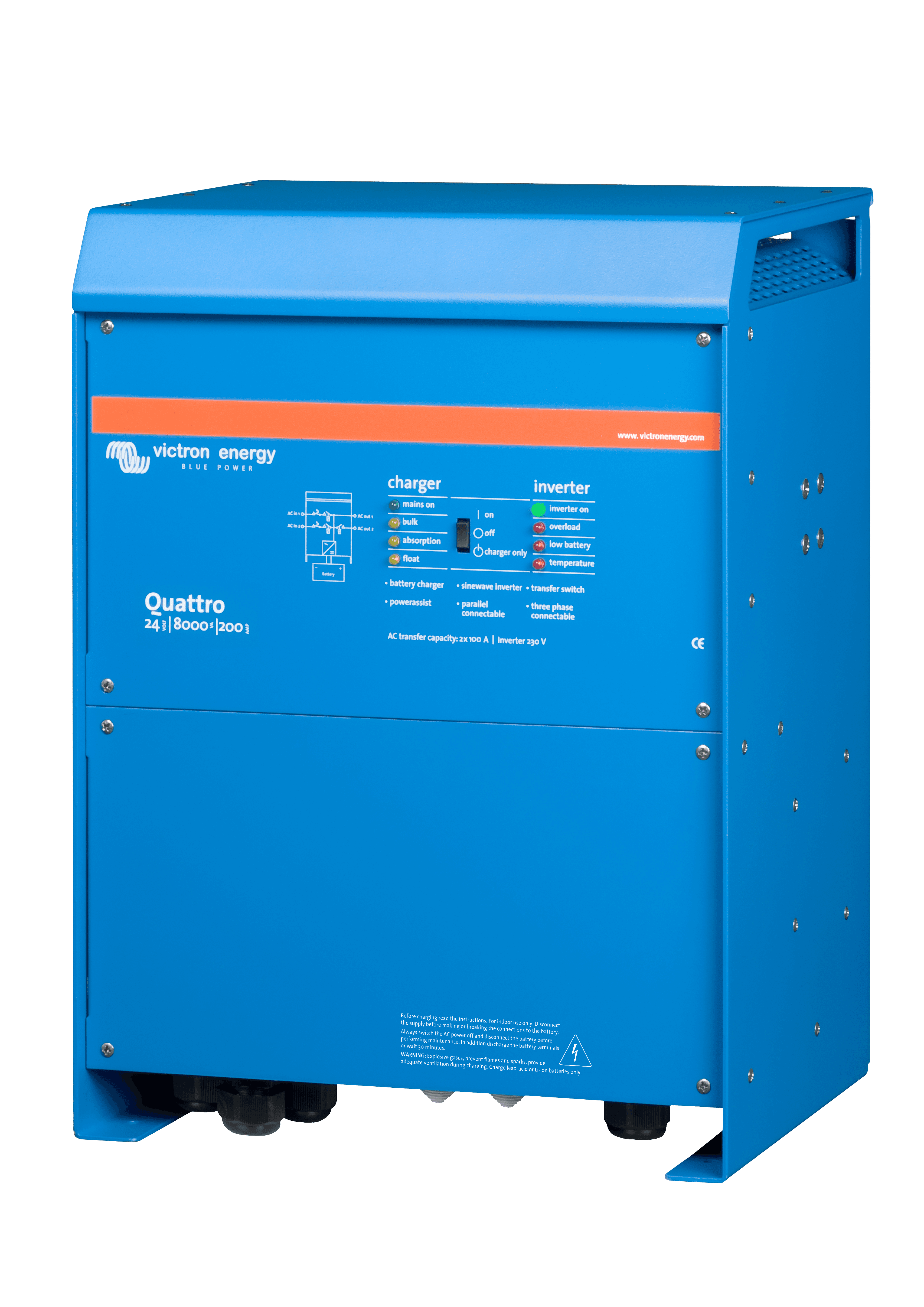

.PNG - Quattro 24V 8000VA 200A 230V (front)

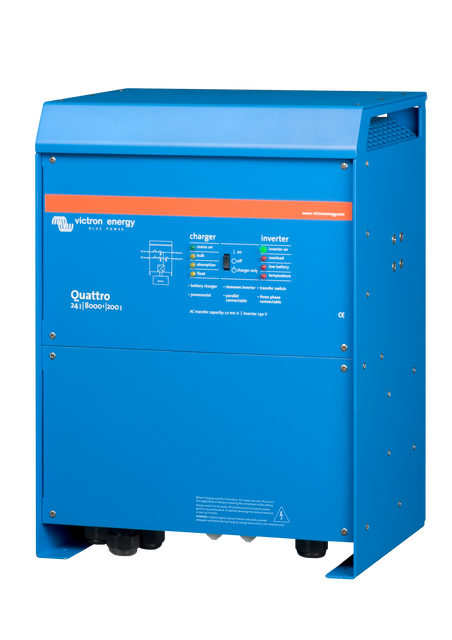

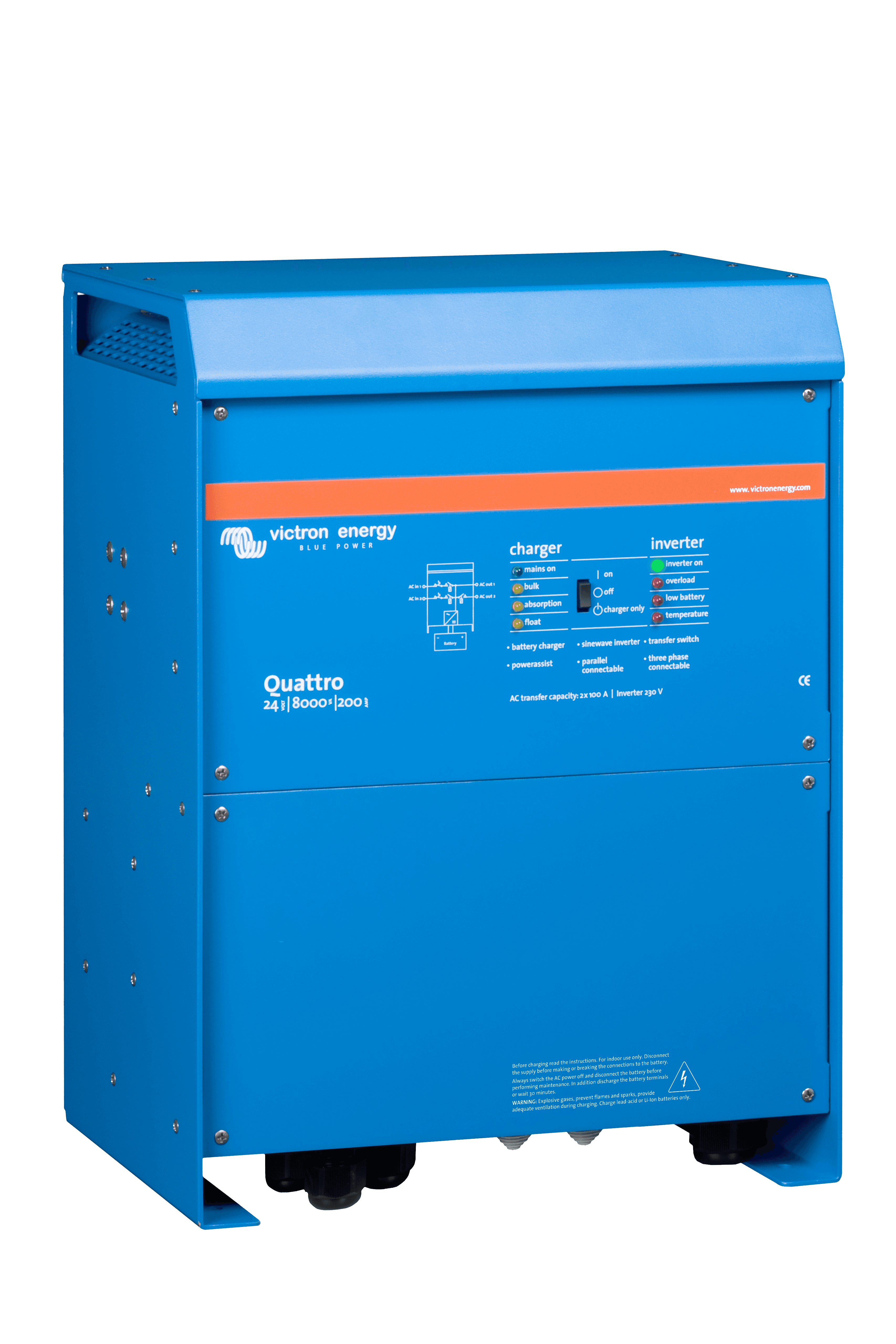

.PNG - Quattro 24V 8000VA 200A 230V (left)
.PNG - Quattro 24V 8000VA 200A 230V (right)

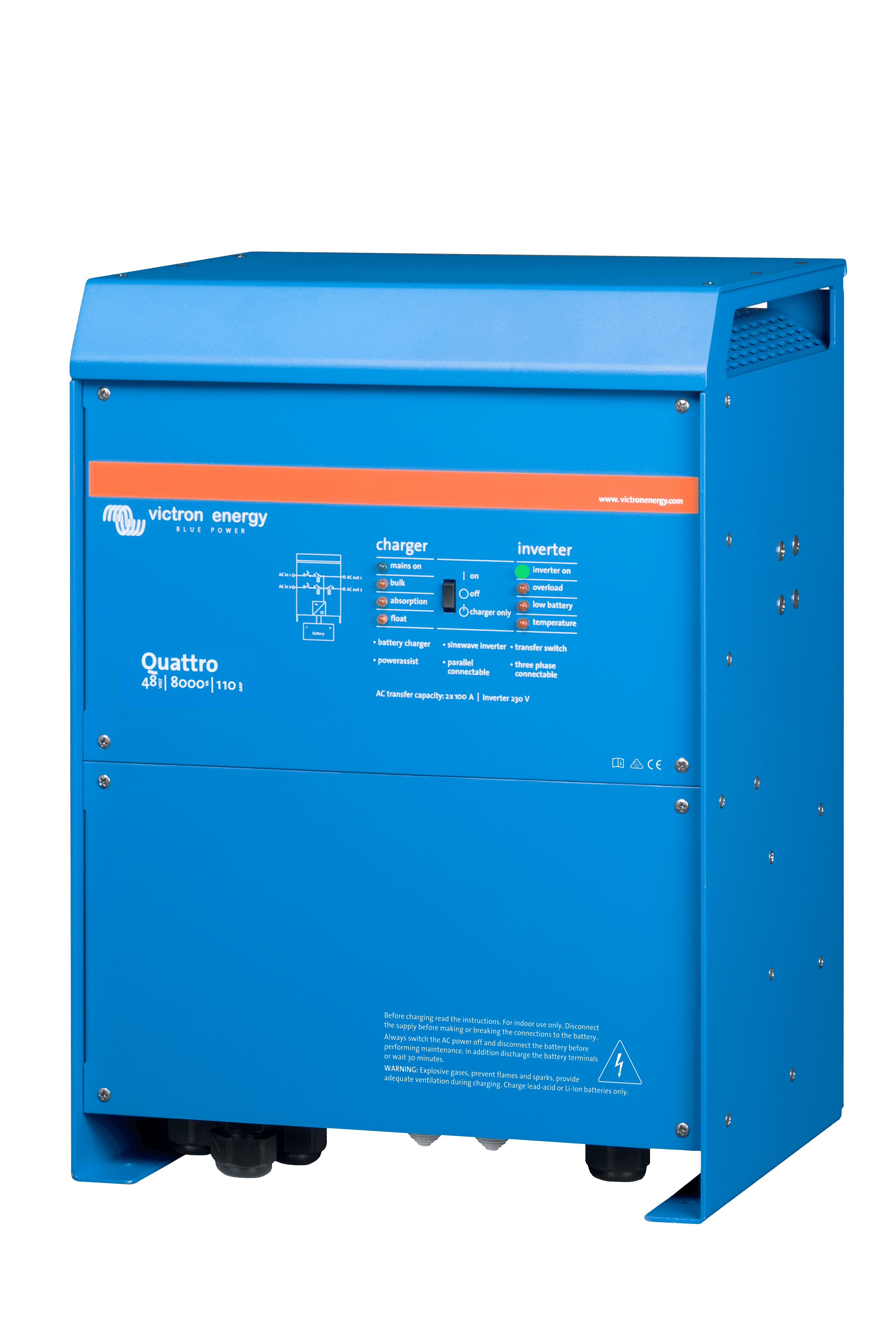

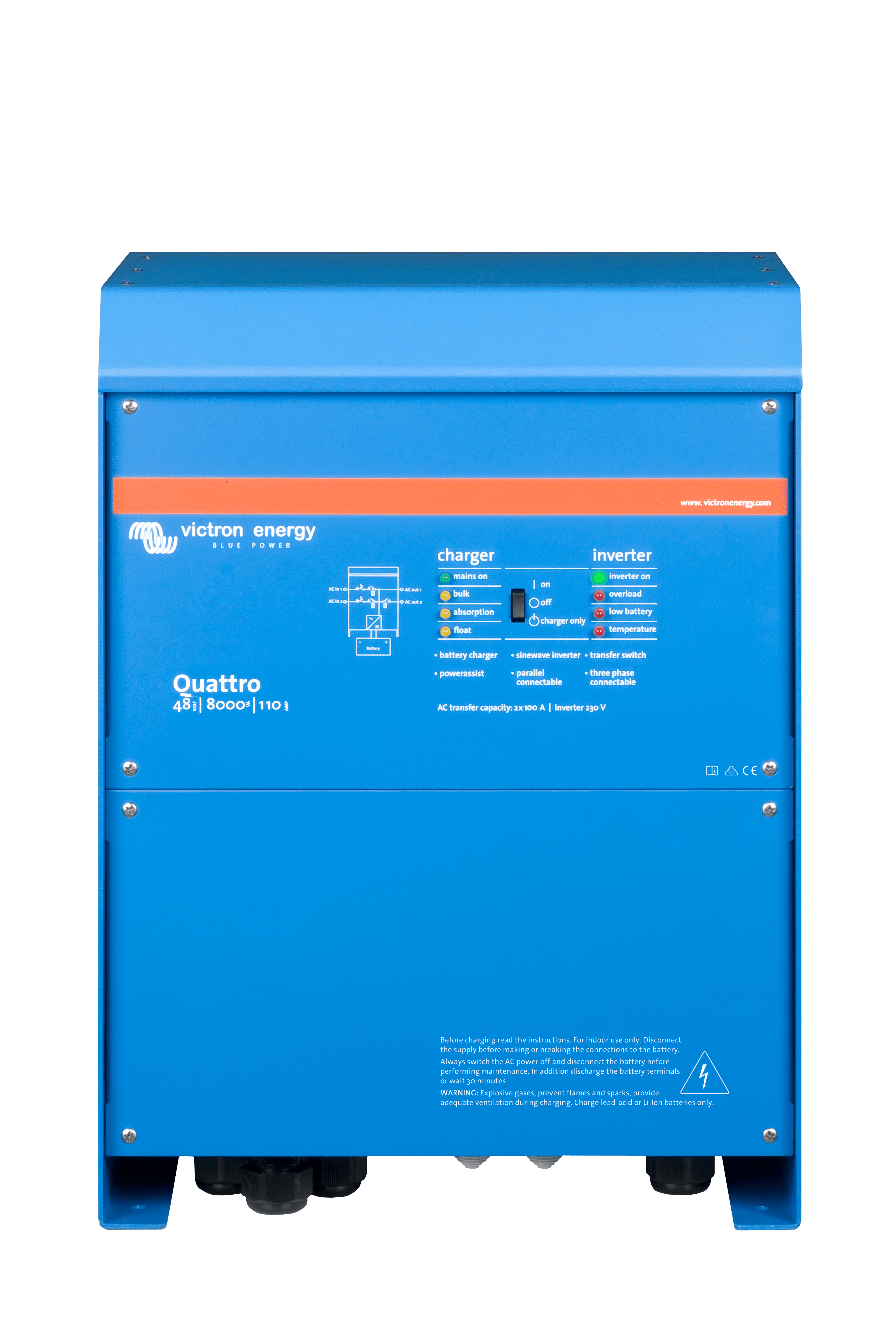

.PNG - Quattro 48V 8000VA 110A 230V (front)

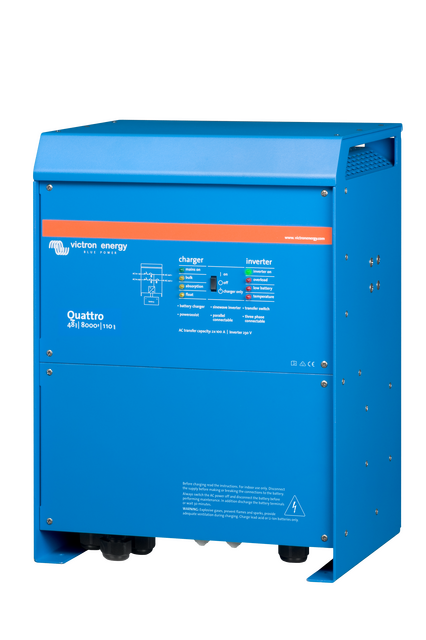

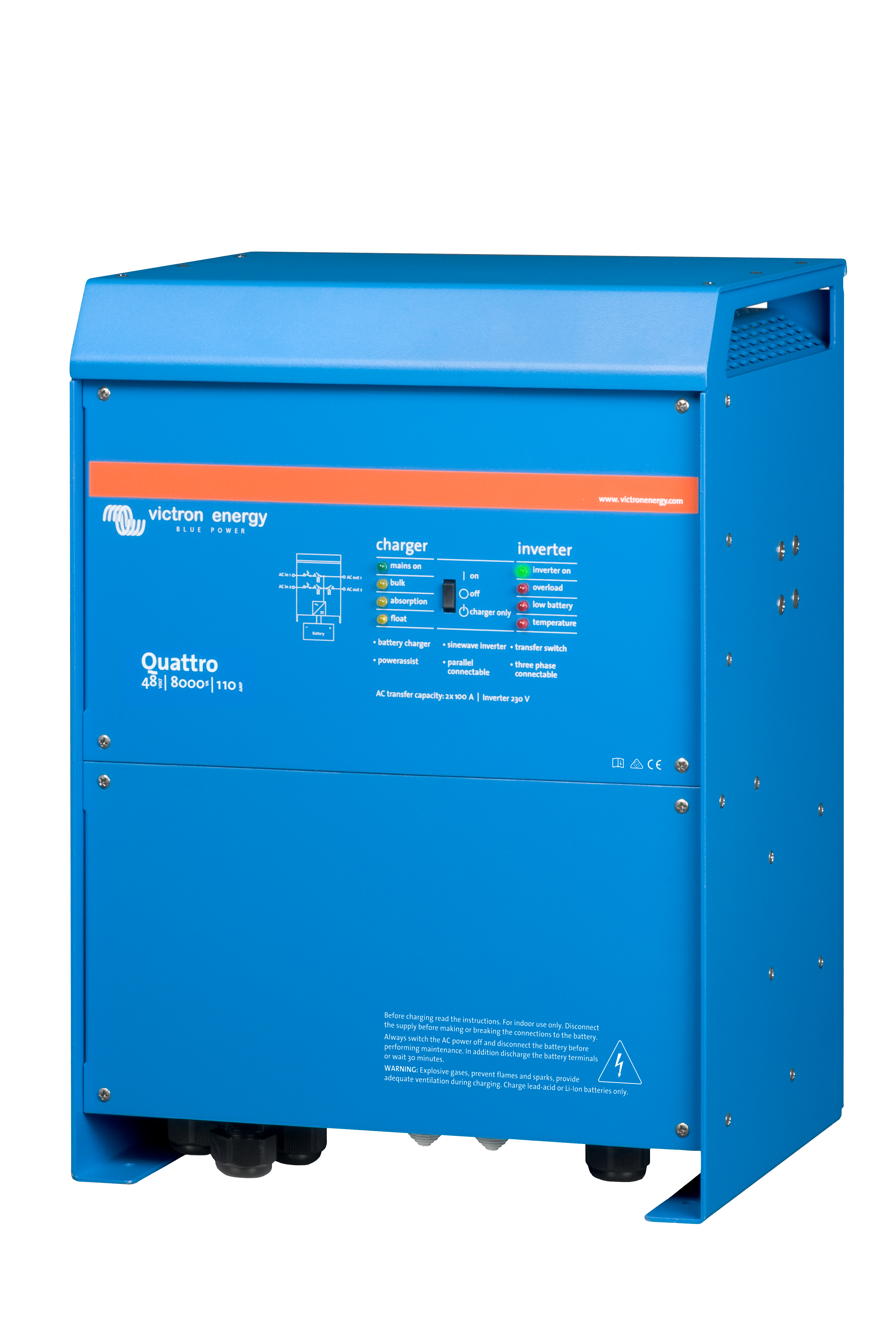

.PNG - Quattro 48V 8000VA 110A 230V (left)

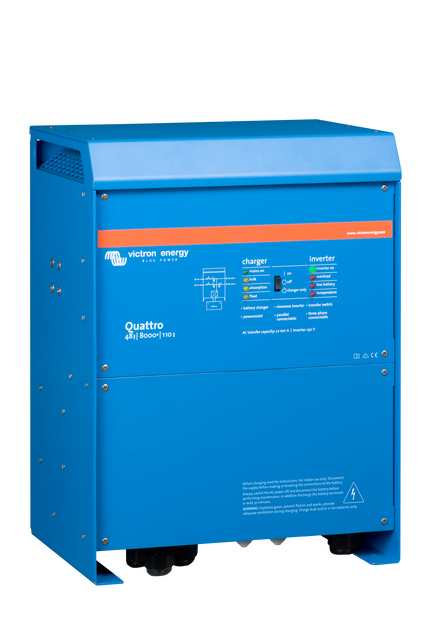

.PNG - Quattro 48V 8000VA 110A 230V (right)

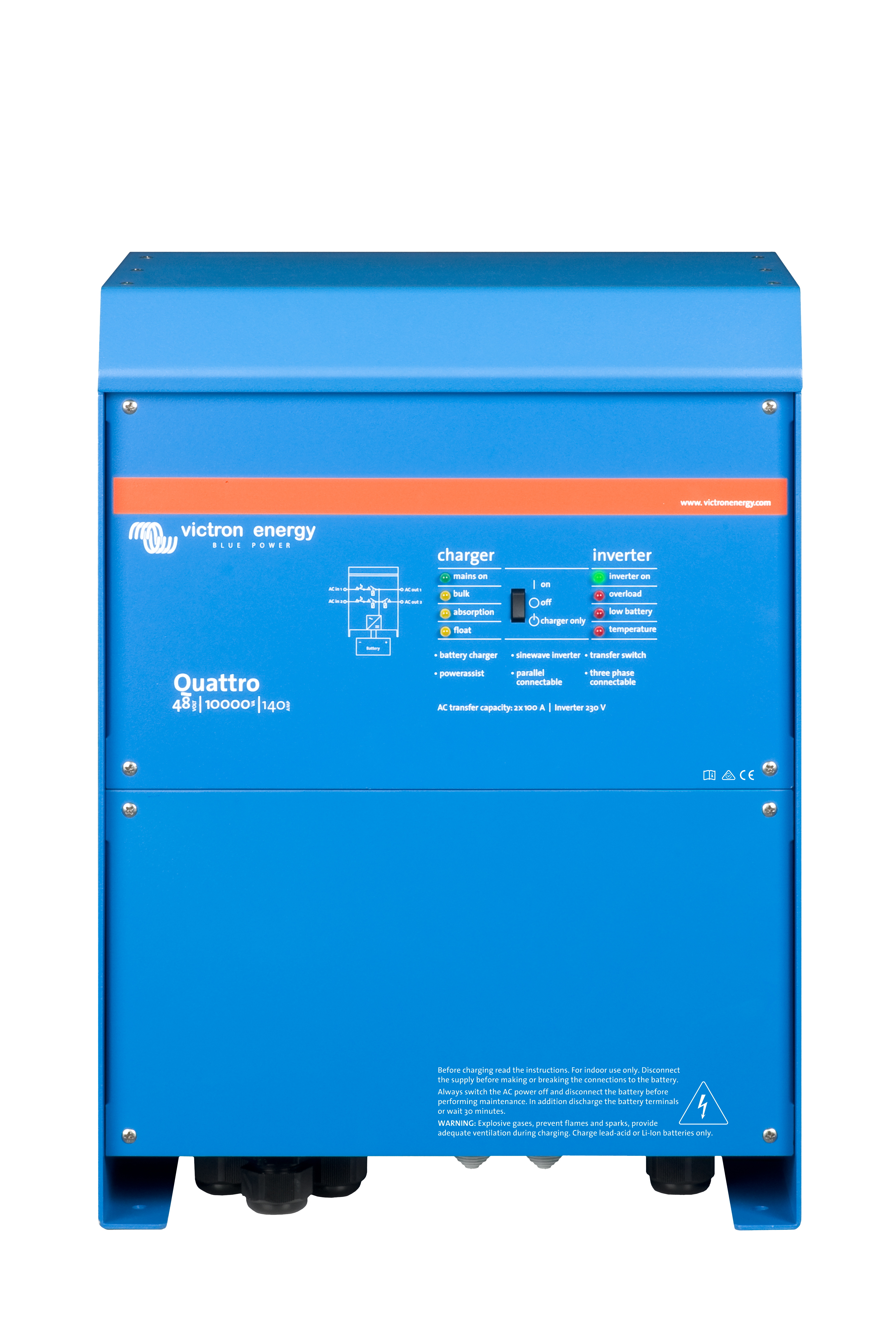

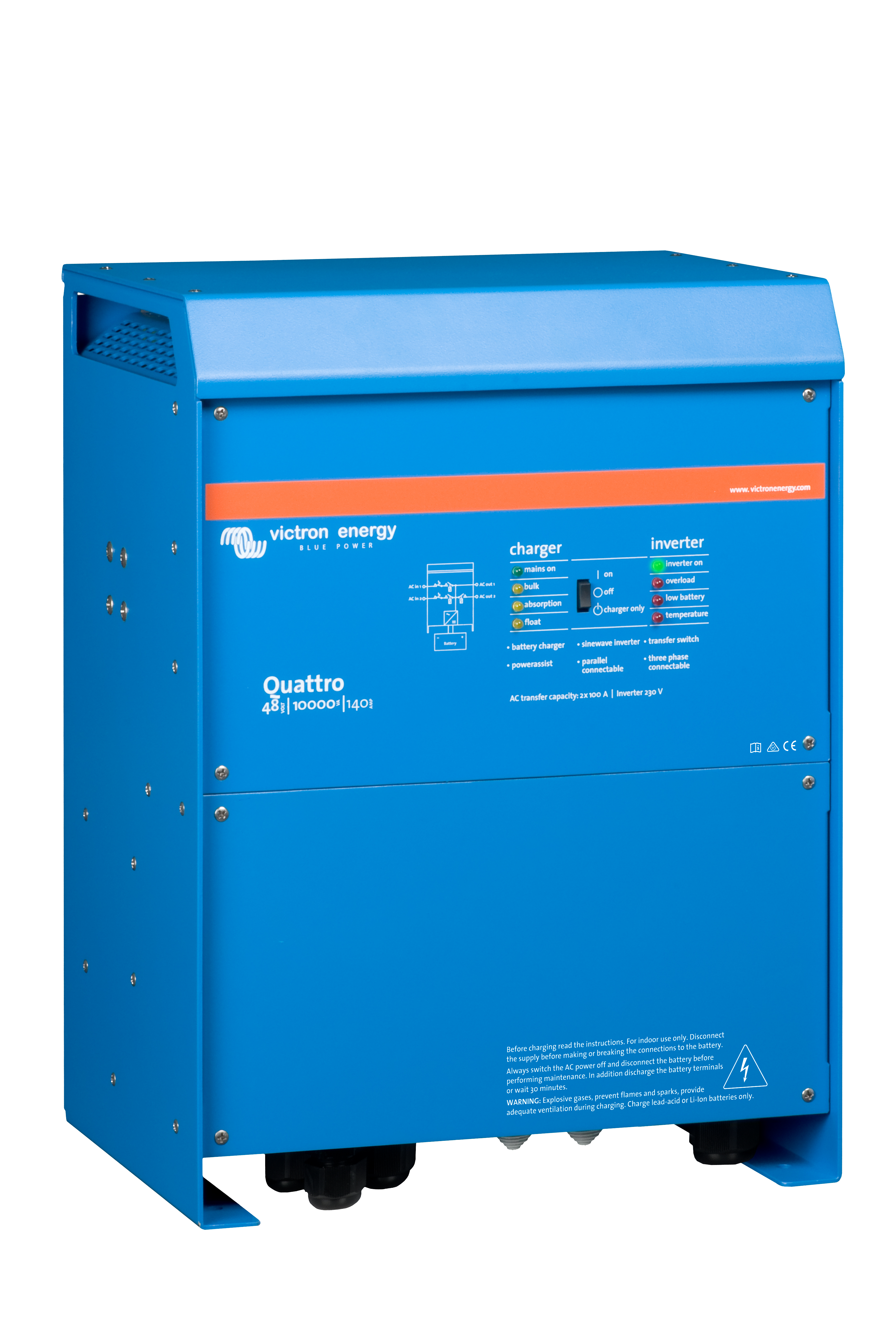

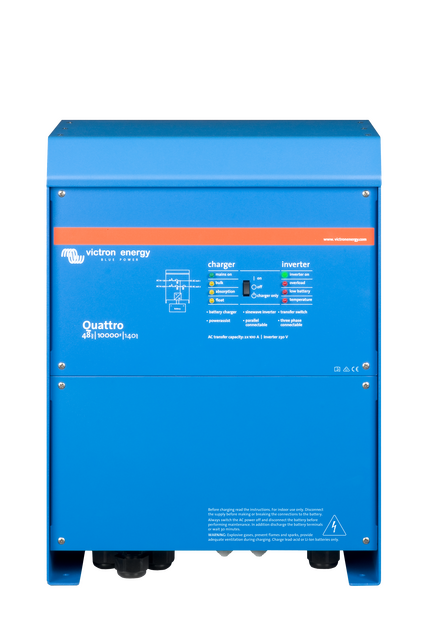

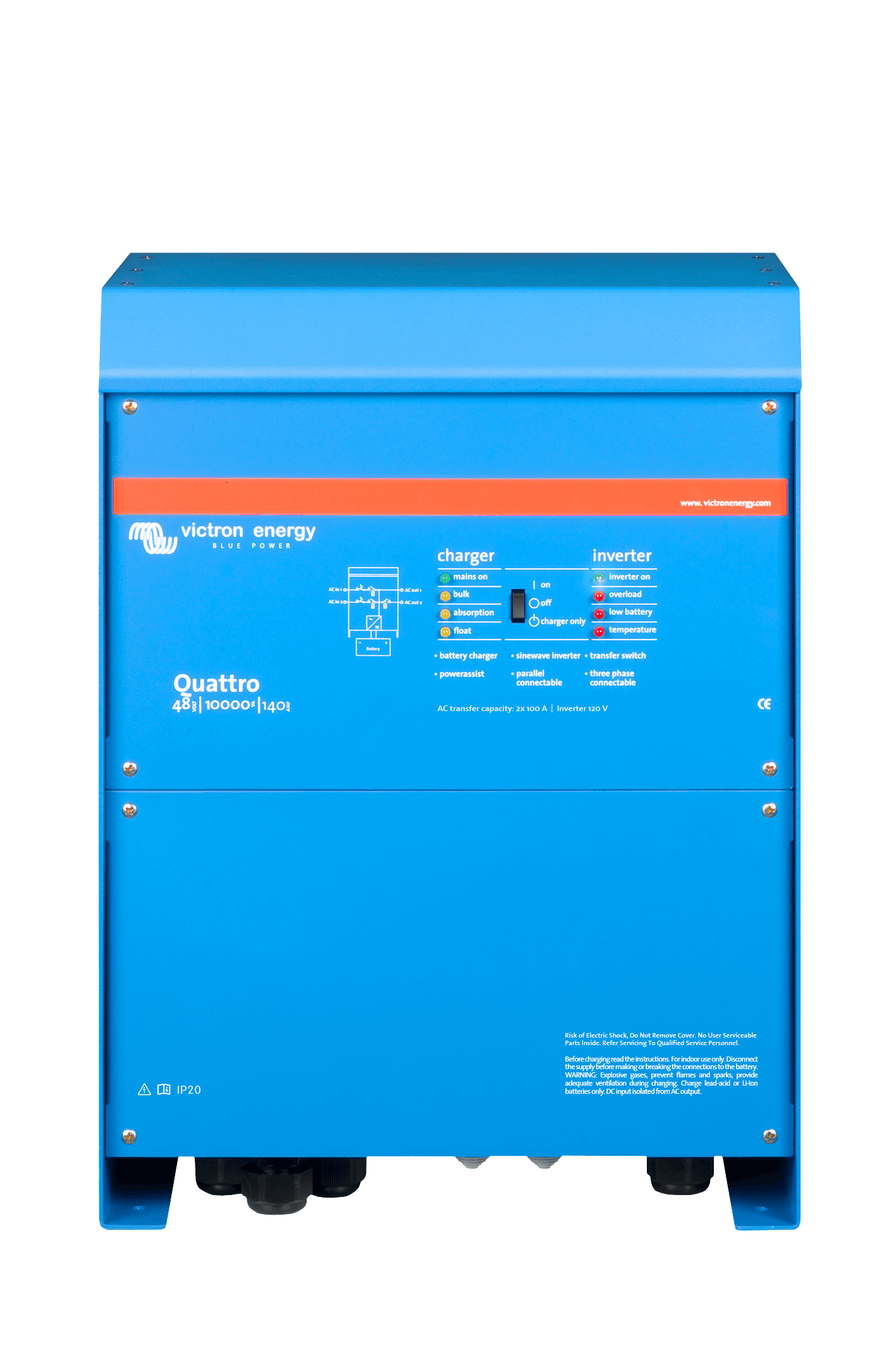

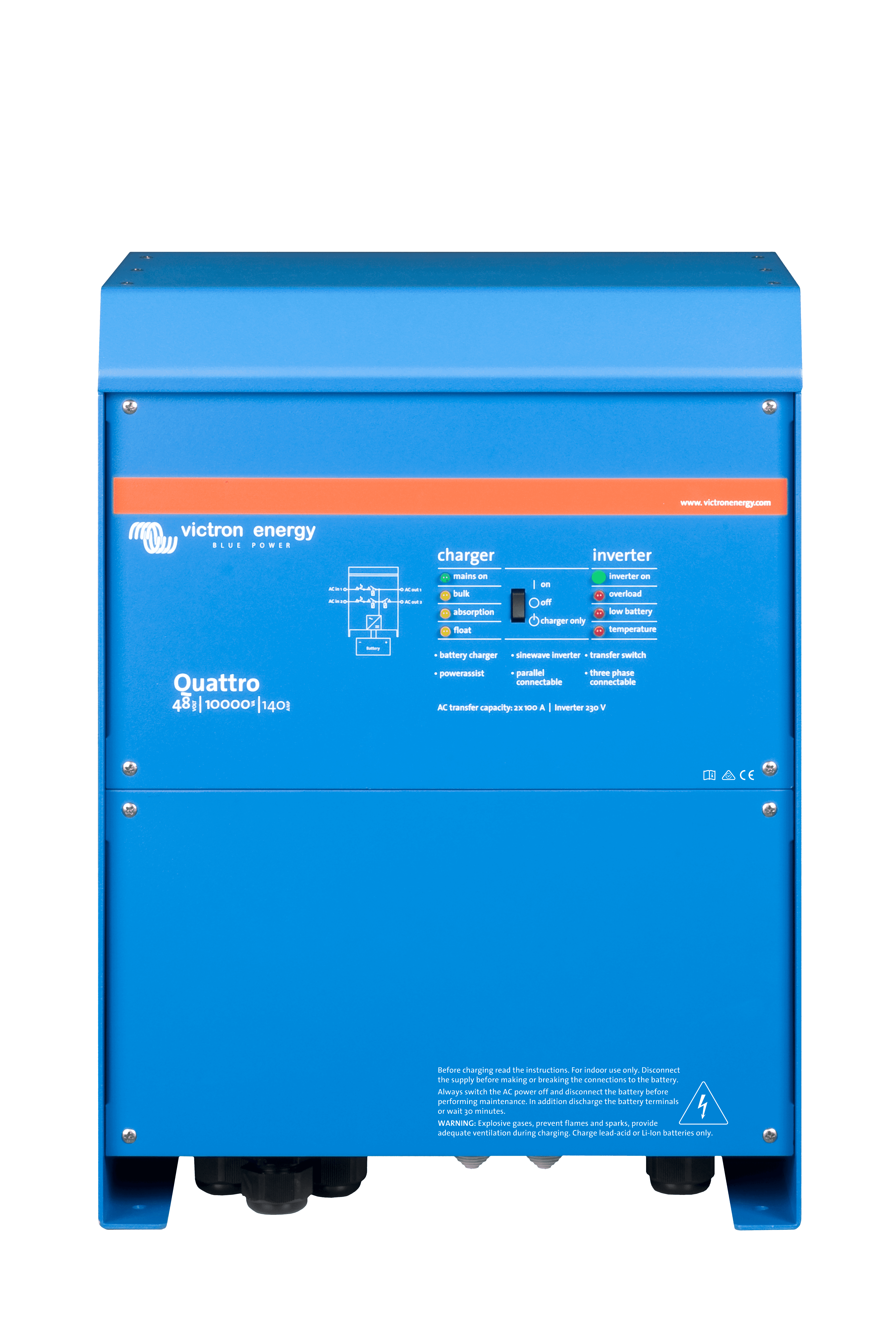

.PNG - Quattro 48V 10000VA 140A 230V (front)

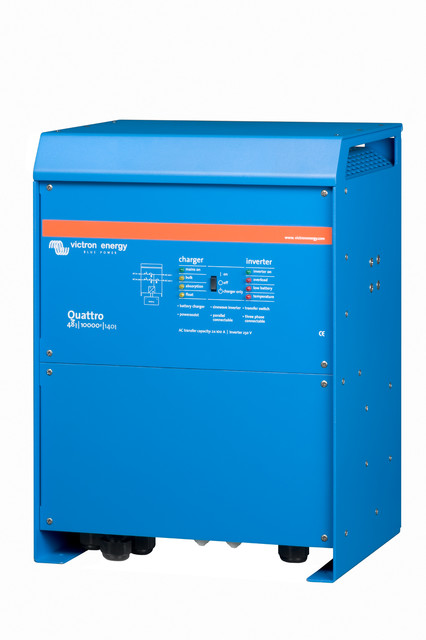

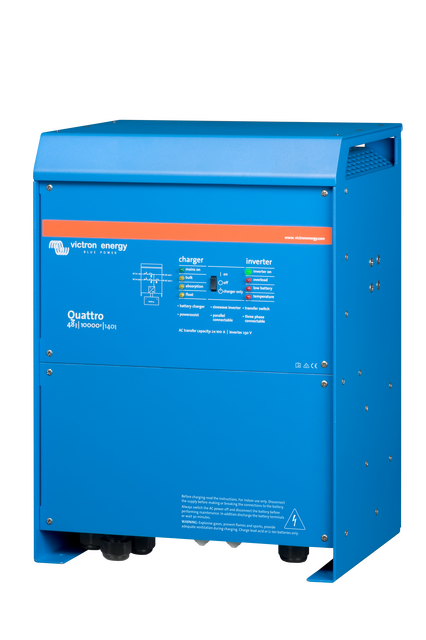

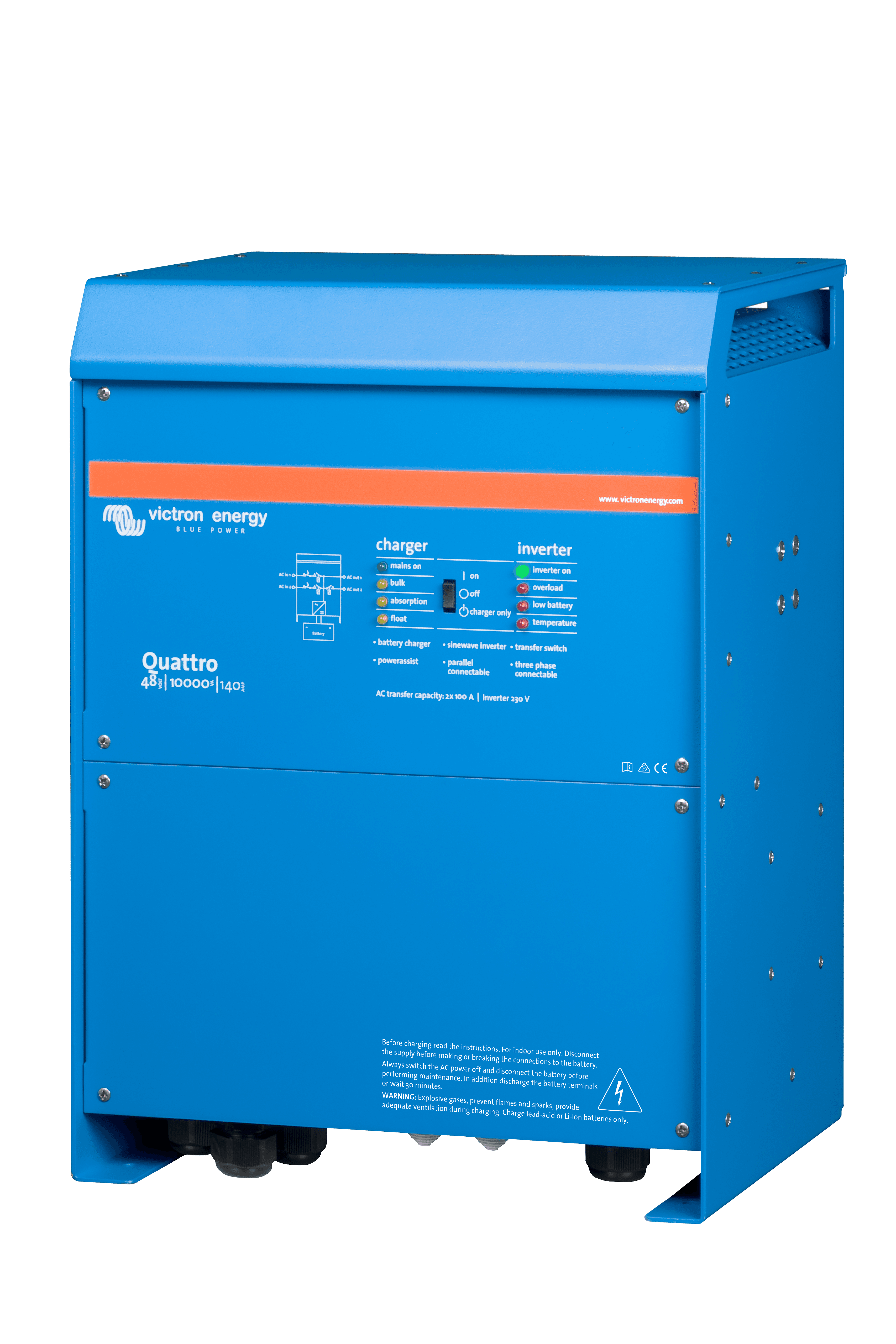

.PNG - Quattro 48V 10000VA 140A 230V (left)
.PNG - Quattro 48V 10000VA 140A 230V (right)

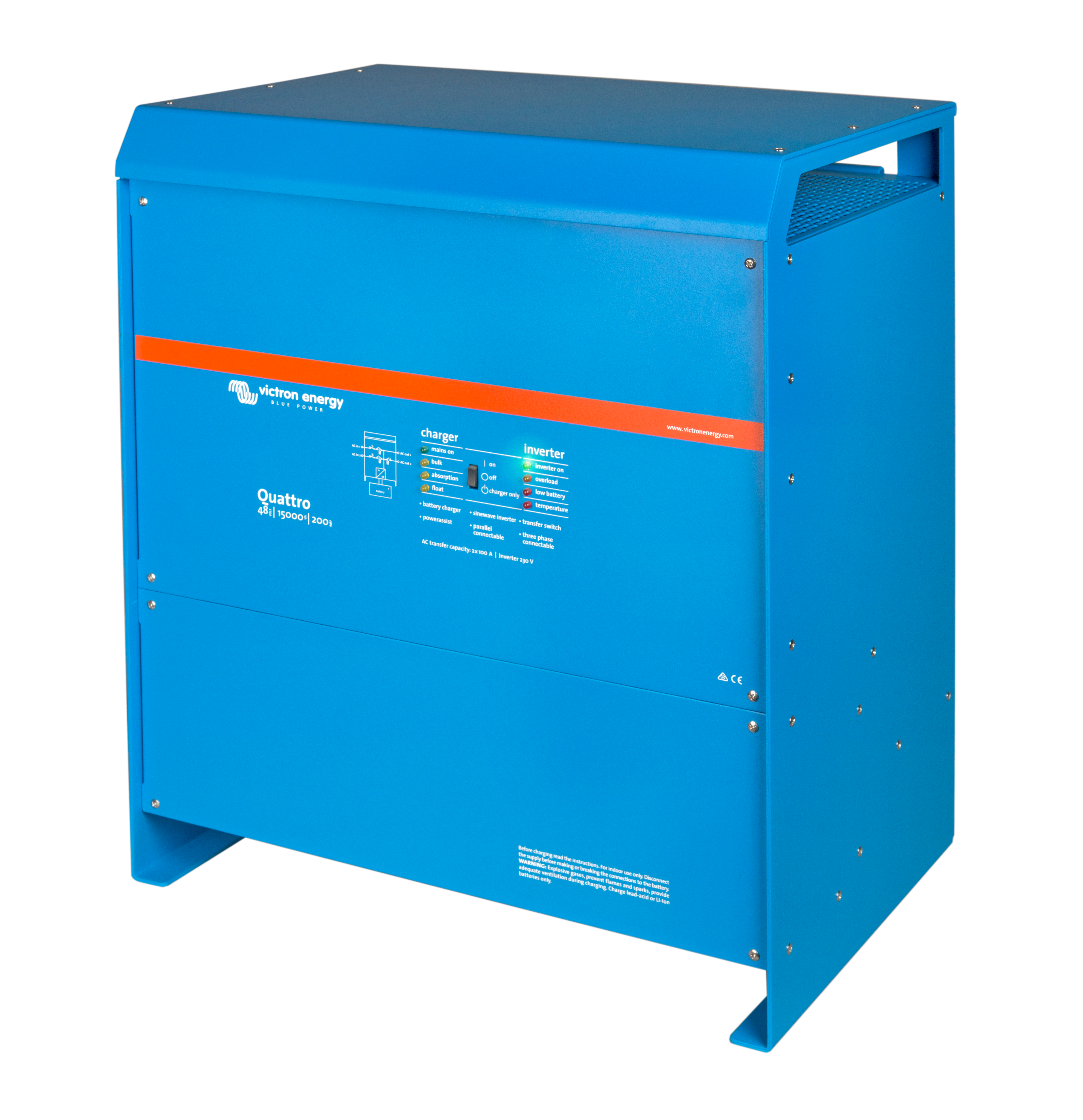

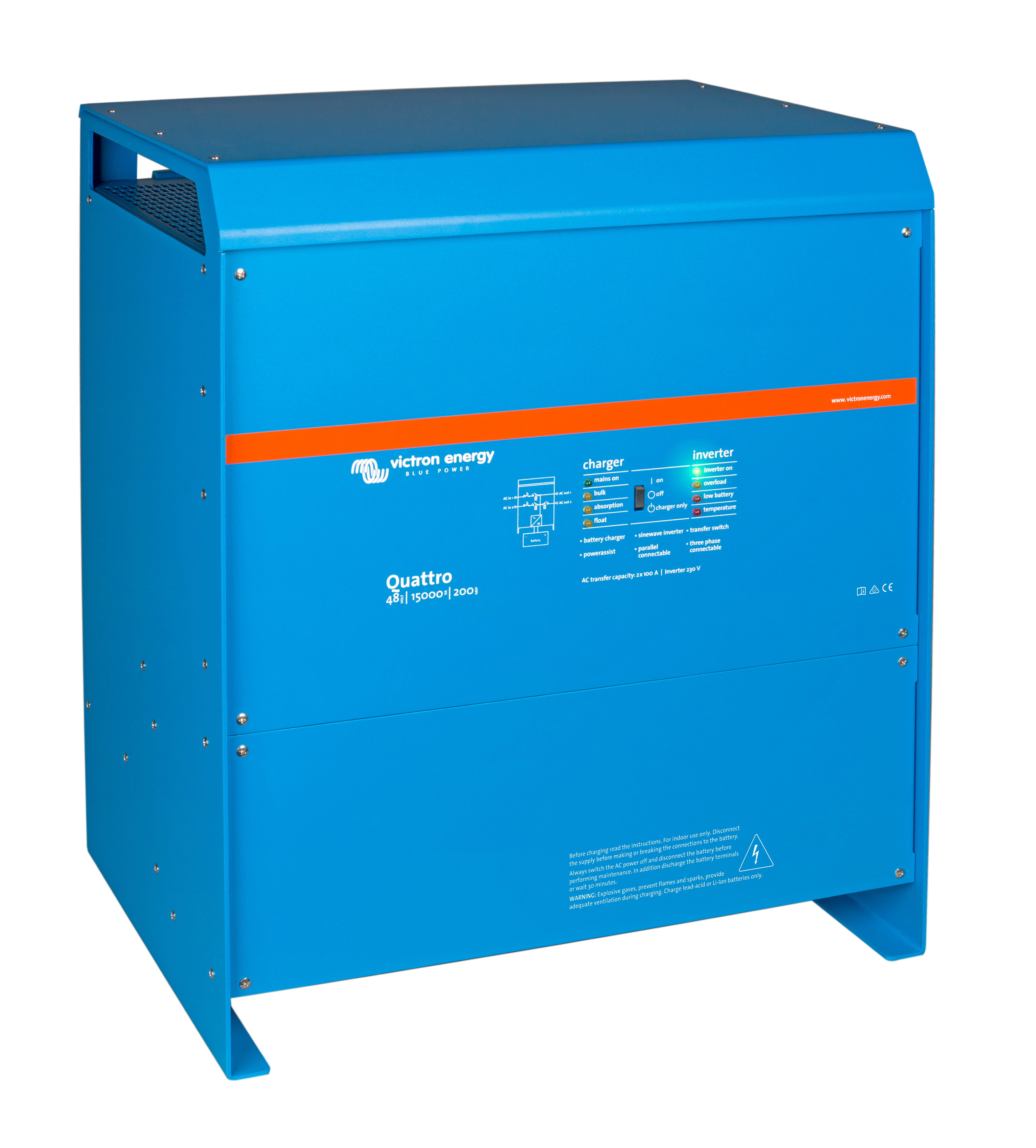

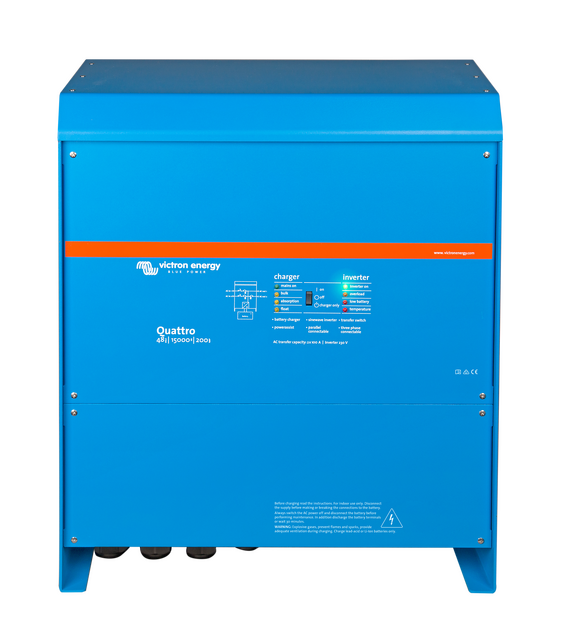

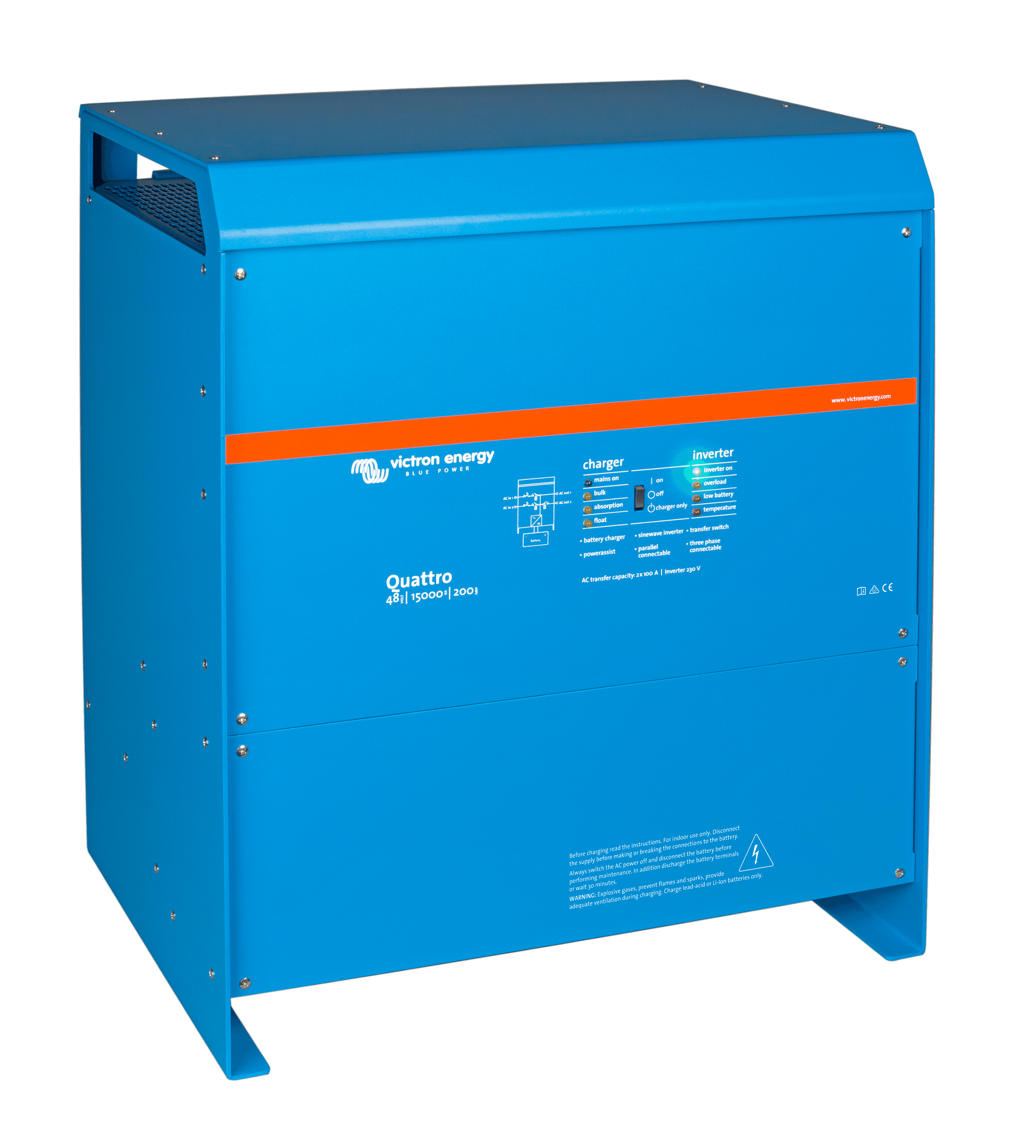

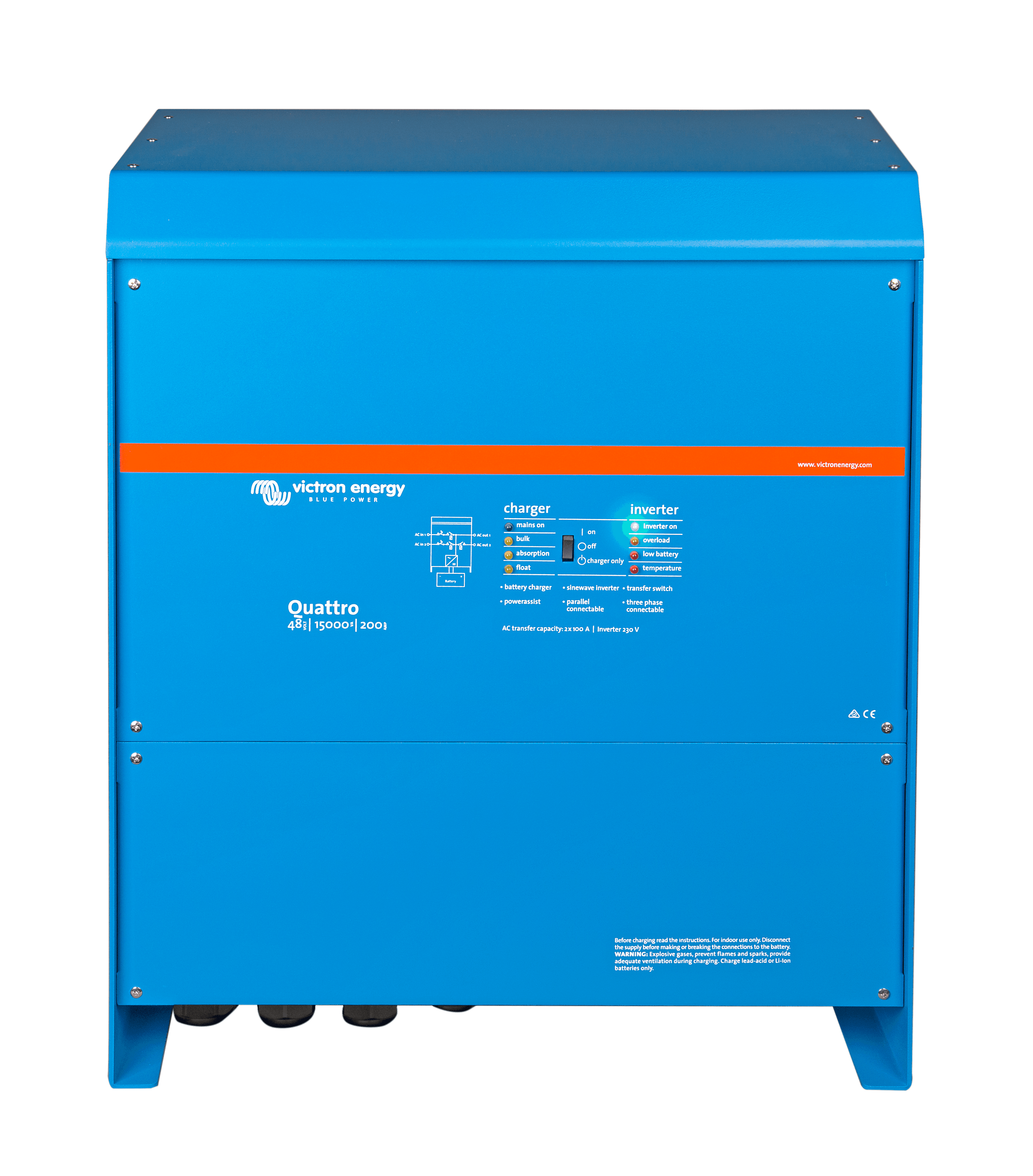

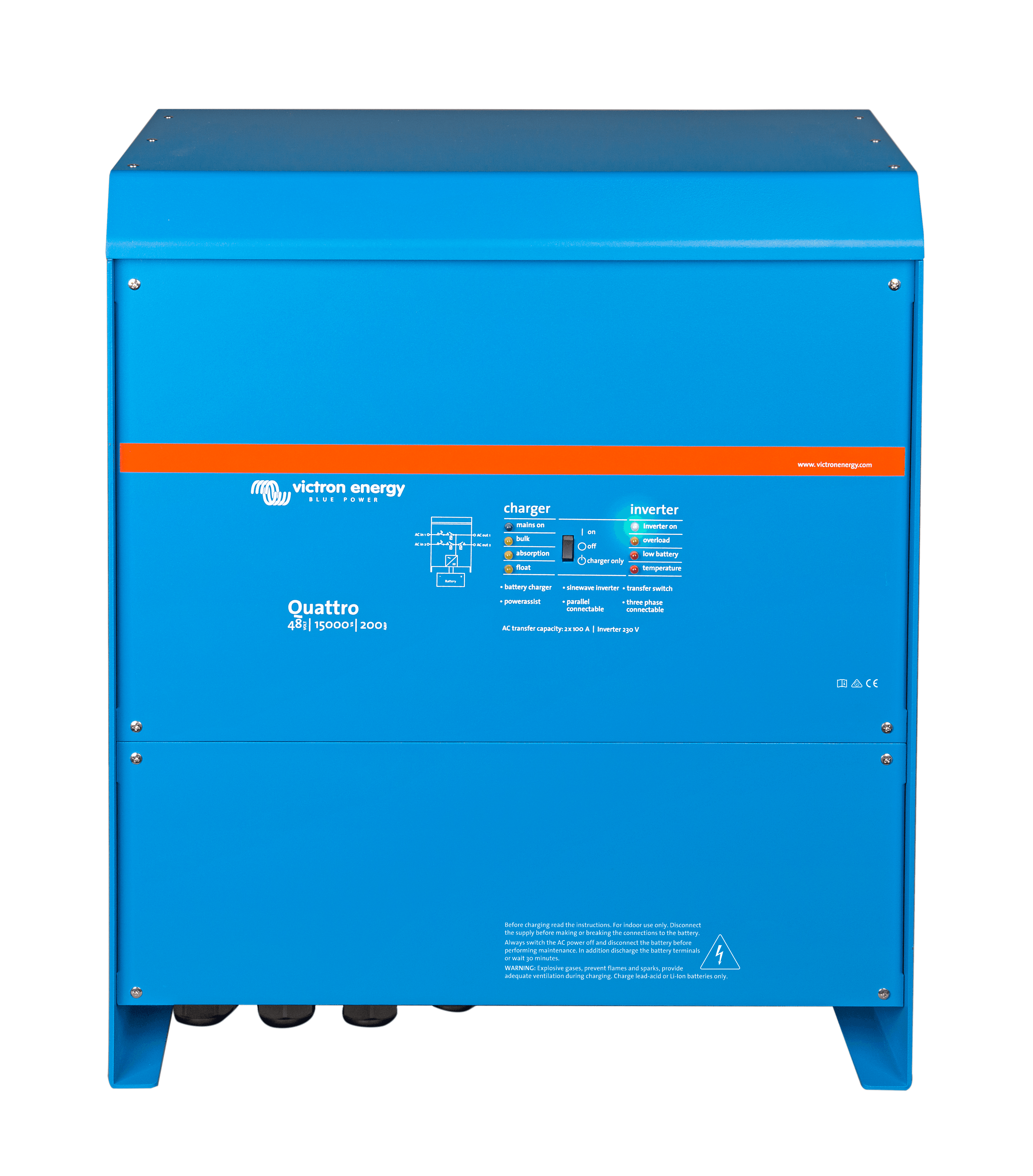

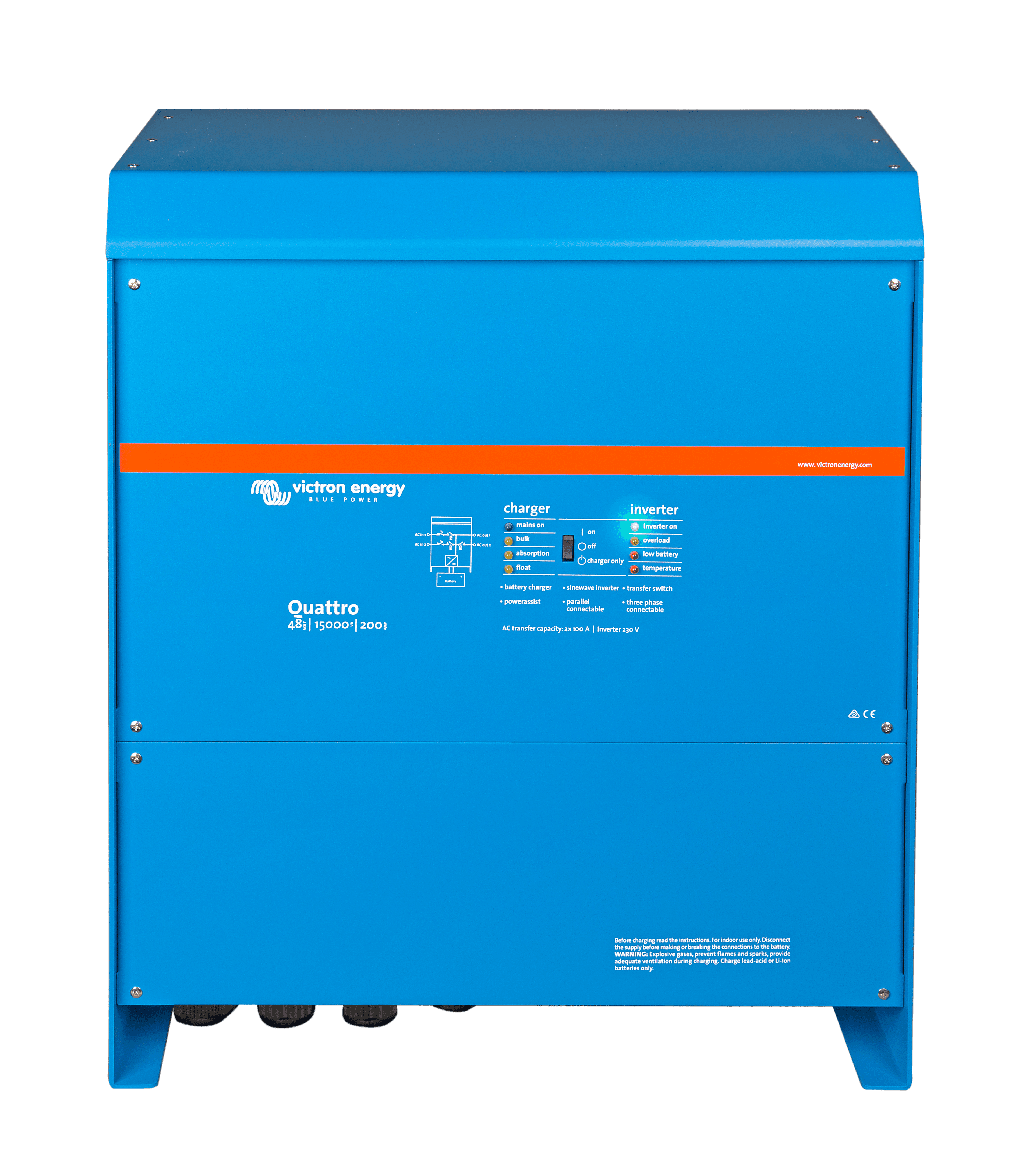

.PNG - Quattro 48V 15000VA 200A (front)

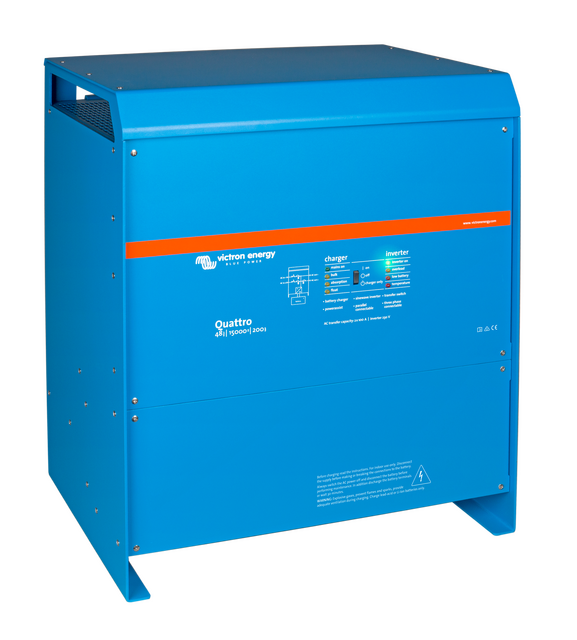

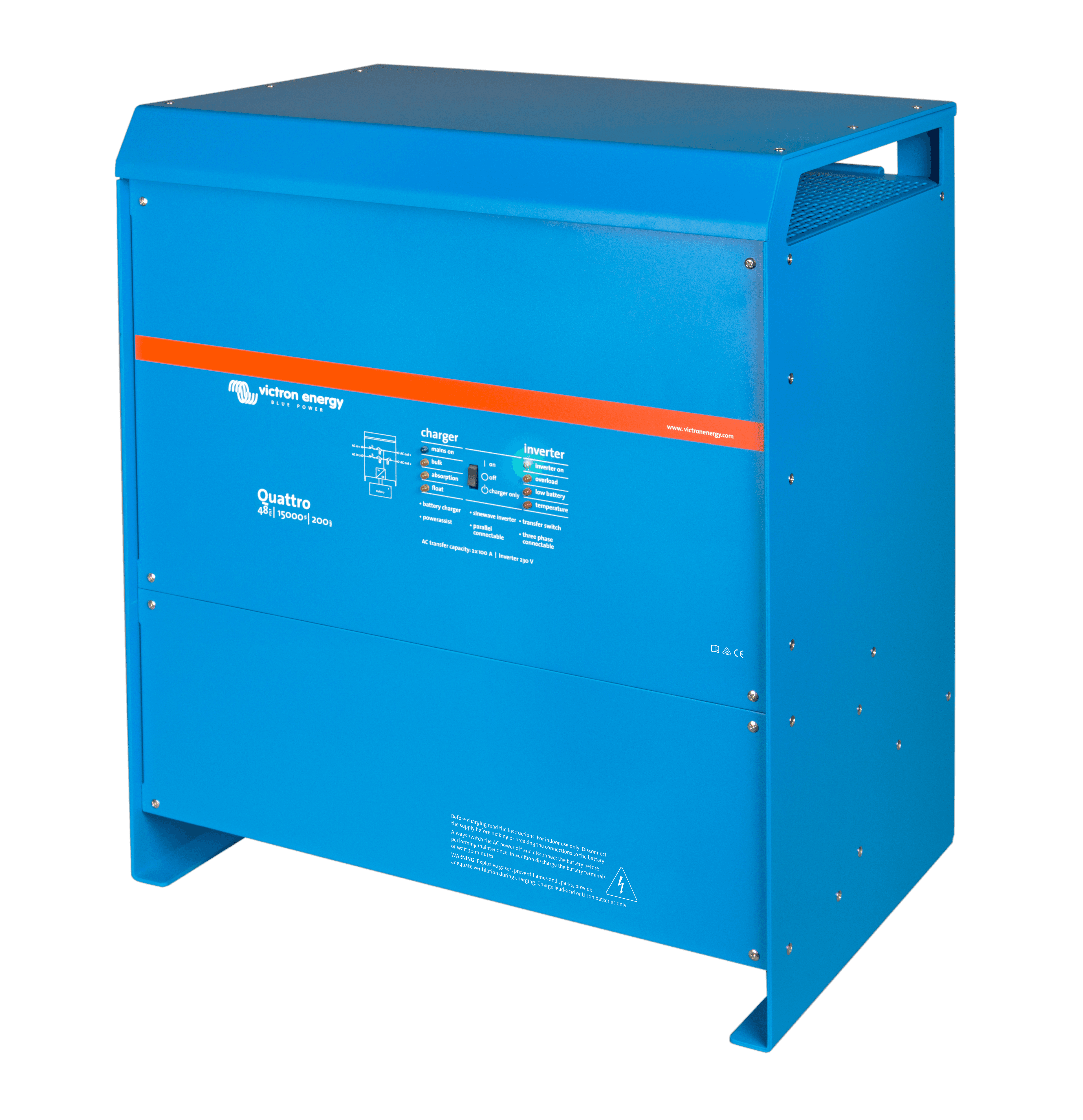

.PNG - Quattro 48V 15000VA 200A (left)

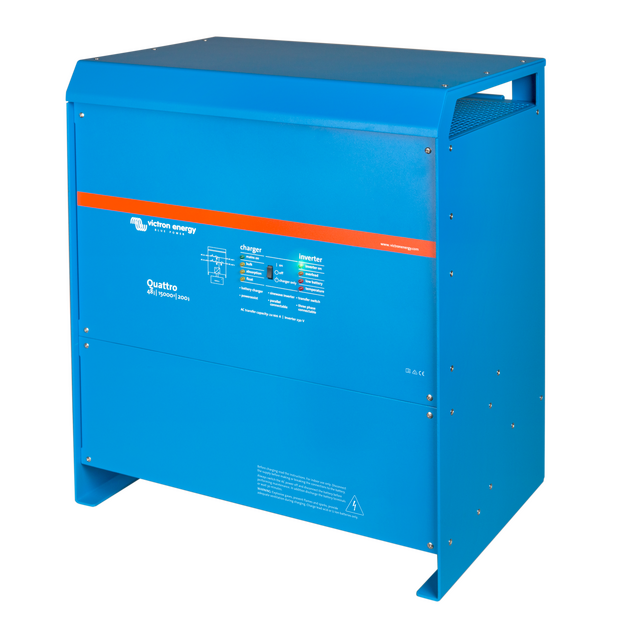

.PNG - Quattro 48V 15000VA 200A (right)
.PNG
Technical Information
- Adaptive charging - How does it work?.PDF
- The Energy Unlimited book.PDF
- Engine driven inverter system.PDF
- Interfacing with VE Bus products - MK2 protocol.PDF
- Achieving the impossible.PDF
- Marine Generator Test 2007 - Test Report.PDF
- Reducing cost of Off-grid Telecom BTS.PDF
- Data communication with Victron Energy products.PDF
- Modbus-TCP register list.XLSX
- Marine Integration Guide
System Schematics
- 1 - Split Phase Quattro system with Cerbo GX Touch 50 Discover 42-48-6650 Smart solar MPPT's.PDF
- 1 - 3 Phase Quattro system with Cerbo GX Touch 50 BYD-LVL Smart Solar MPPT's.PDF
- 1 - 3 Phase Quattro system with Cerbo GX Touch 50 Blue Nova BN52V 690 36K Smart Solar MPPTs.PDF
- 3 Phase Quattro system with Cerbo GX Touch 50 Freedomwon Lite15/12 batteries Smart solar MPPT’s.PDF
- MultiPlus 3KW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV CCGX Orion Tr Smarts.PDF
- MultiPlus 3KW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV CCGX Orion Tr Smarts Lynx distributor.PDF
- Manual & Drawing Catamaran setup Quattro 5kVA 230VAC 24V Extra Alternators & WS500.PDF
- System example with Quattro.PDF
- Grid-connected Solar system on MultiPlus.PDF
- with a Quattro three phase configuration.PDF
- VE.Bus Three Phase Nobreak system with Fuelcell.PDF
- Quattro system example 5kW-24V-230V.PDF
- Quattro system example 5KW-24V-120V AC.PDF
- SLD - AC PV Quattro - backup.PDF
- SLD - MPPT DC - Quattro - backup.PDF
- SLD - Parallel Quattro AC PV grid gen - backup.PDF
- Quattro with DC generator.PDF
- Lynx Ion BMS example with Quattro 8KW-24V-230V.PDF
- 3 Phase VE Bus BMS system 5 pin with 3xQuattro and 4x200Ah 24V Li Rev-C1.PDF
- 3 Phase VE Bus BMS system 4 pin with 3xQuattro and 4x200Ah 24V Li.PDF
- AT-1 split phase 240V to 120-240V with Quattro 240V.PDF
- AT-2 step up 120 to 240V with Quattro 120V.PDF
- AT-3 split phase 120V to 120-240V with Quattro 120V.PDF
- AT-4 stacked inverter 2x120V to 120-240V with 2xQuattro 120V.PDF
- AT-5 split phase 240V to 120-240V with Generator 240V.PDF
- Quattro split phase 120-240VAC-24VDC setup 600Ah Li VE-Bus BMS generator MPPT BMV CCGX.PDF
- Quattro 5kW 120VAC 12VDC 600Ah Li VE.Bus BMS generator MPPT BMV CCGX Orion-Tr Smart.PDF
Certificates
- Certificate - Russian Maritime Register of Shipping.PDF
- Certificate ESS C10/11 - Quattro 48/8000/110, 48/10000/140, 48/15000/200 (Belgium).PDF
- Certificate ESS VDE-V 0126-1: 2013 - Quattro 48/8000/110, 48/10000/140, 48/15000/200 (France).PDF
- Certificate ESS VDE-AR-N 4105: 2018-11 Quattro 48/8000/110, 48/10000/140, 48/15000/200 (Germany).PDF
- Certificate TOR Erzeuger Typ A v1.1 - Quattro 8k, 10k & 15k.PDF
- Certificate Automotive ECE R10-6 - MultiPlus & Quattro & Inverter 24V 3000VA VE.Bus.PDF
- Certificate Automotive ECE R10-6 - MultiPlus & Quattro & Inverter 24V 5000VA VE.Bus.PDF
- Certificate IEC 62109-1-2 - all MultiPlus 3kVA, 5kVA & Quattro 3kVA-15kVA 230V.PDF
- Certificate ESS IEC 62116 - Quattro 48/8000/110, 48/10000/140, 48/15000/200.PDF
- Certificate IEC 62040-1 - Quattro 48/8000/110, 48/10000/140, 48/15000/200.PDF
- Certificate ESS G99-1 - Quattro 8k, 10k, 15k.PDF
- MD Quattro 24/8000/200-100/100 230V VE.Bus.PDF
- Certificate ESS NRS097 - Quattro 8kVA 10kVA 15kVA (South Africa).PDF
- Certificate 50549 Grid - Quattro 8kVA, 10kVA, 15kVA (CZ).PDF
- Certificate UL 458 - Quattro 12V 5kVA 120V VE.Bus.PDF
- Certificate ESS EN/IEC 62477.1/AS 4777.2 - Quattro 48V 8kVA 10kVA 15kVA.PDF
- Certificate EN 50549-1 - Quattro 8kVA, 10kVA, 15kVA.PDF
- Certificate UL 1741 - Quattro 48V 5kVA 10kVA 120V.PDF
- ISO9001 certificate.PDF
- Certificate - Russian River Boat Register.PDF
- Recognition Certificate - Russian River Boat Register
- Certificate Automotive ECE R10-6 - Digital Multi Control 200/200A & 200/200A GX.PDF
- Certificate Safety EN/IEC 62109-1 & IEC 60335-2-29 - MultiPlus 3kVA, 5kVA & Quattro 3kVA up to 15kVA.PDF
- Certificate Safety IEC 60335-1 - 19 interfaces.PDF
- Declaration of Conformity - Interfaces.PDF
- Certificate G59/3-1 - MultiPlus and Quattro 3kVA, 5kVA, 8kVA, 10kVA and 15kVA.PDF
- Certificate IEC/EN 60335 - MultiPlus 3kVA, 5kVA & Quattro 3kVA up to 15kVA.PDF
- Certificate Safety IEC 62109-1 - AS/NZS - All MultiPlus & All Quattro & addenda.PDF
- Certificate IEC 62116 (2014) Test procedure for islanding prevention, MultiPlus 3kVA, 5kVA and Quattro 5kVA up to 15kVA.PDF
- Declaration of Conformity - Quattro.PDF
- Certificate Automotive ECE R10-4 - Quattro 24/5000/120.PDF
- Certificate Automotive ECE R10-4 - Quattro 12/5000/220.PDF
- Certificate Automotive ECE R10-4 - Inverter, MultiPlus, Quattro 24/3000/70.PDF
- Certificate Automotive ECE R10-4 - Inverter, MultiPlus, Quattro 24/3000/70.PDF
- Certificate Automotive ECE R10-4 - Inverter, MultiPlus, Quattro 24/5000/120.PDF
- MD Quattro 24/3000/70-50/50 230V.PDF
- Certificate Automotive ECE R10-6 – Quattro 24/8000/200.PDF
- Certificate Automotive ECE R10-6 - MultiPlus, Quattro & Inverter 12/3000.PDF
