VictronConnect kılavuzu

13. Toplu programlama

Bu bölümde:

Toplu programlama özelliği, tek işlemde ürün yazılımını güncellemek ve ayarları birkaç üniteye uygulamak için kullanılabilir.

Bu özellik, VE.Direct bağlantı noktasına sahip ürünler ve/veya Akıllı (Bluetooth özellikli) ürünler için geçerlidir.

Bu özellik, her bir üniteyi tek tek incelemek zorunda kalmadan ürün yazılımını güncelleyerek ve standart bir dizi ayarı birden fazla üniteye uygulayarak zaman kazanmak isteyen kurulum uzmanlarına yöneliktir. Bir ayar dosyası, ayarları programlanan tüm ünitelere uygulamak için şablon olarak kullanılabilir.

İki bağlantı yönteminden biri kullanılabilir:

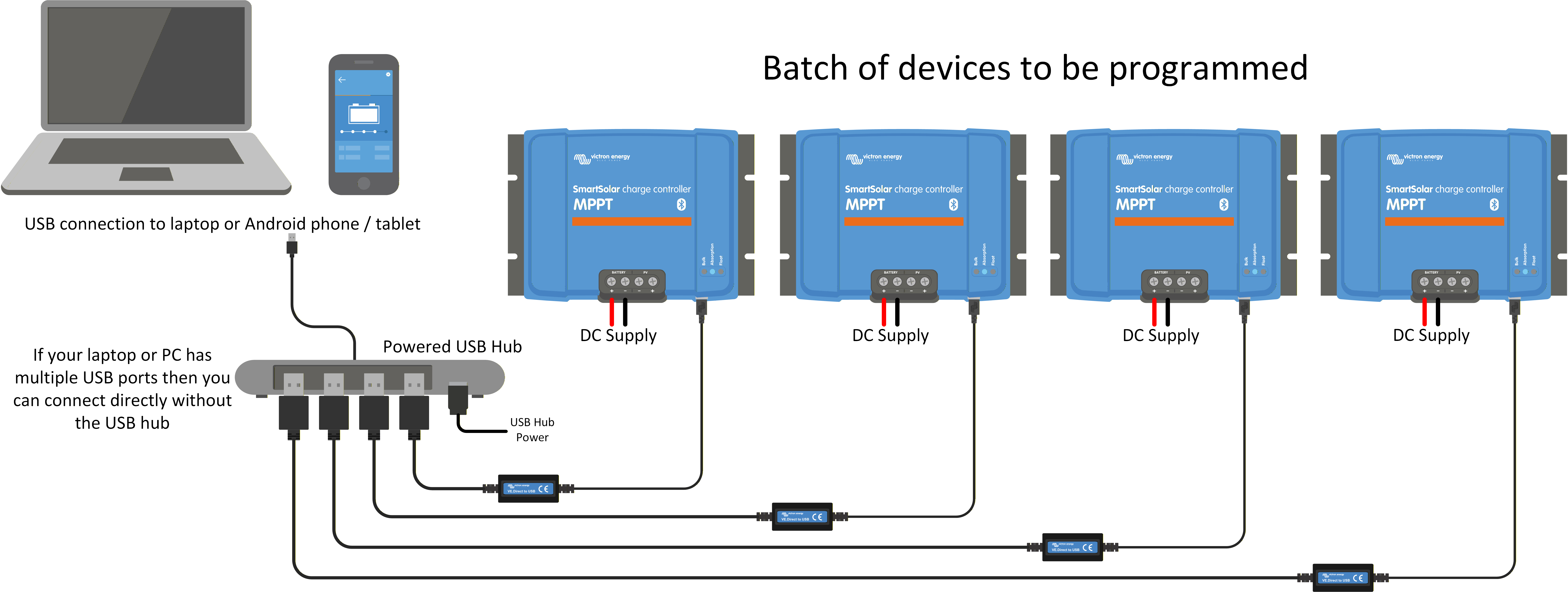

  • Kablolu: VE.Direct - USB kabloları ve standart bir USB hub kullanarak VictronConnect örneğine birden fazla cihaz bağlayın.

    Bu yöntem özellikle büyük gruplarda için daha hızlı uygulama sağlayabilir.

    Toplu işlemdeki her cihaz için bir Victron VE.Direct - USB arayüzü kablosu gereklidir.

  • Bluetooth:

13.1. Kablolu toplu programlama

Bağlı ürünler otomatik olarak keşfedilir ve modele göre gruplandırılır.

Ürün yazılımı veya ayar dosyaları gruptaki tüm ürünlere aynı anda uygulanır.

Sınırlamalar:

Not

iOS cihazları bu yöntem için kullanılamaz.

Not

Bazı ürünler için ayrı Bluetooth mikro denetleyicisi bu yöntem kullanılarak güncellenmez. Bunun için Bluetooth toplu programlama yöntemini kullanmanız gerekir.

Buna, şu ürün grupları dahildir: SmartSolar (MPPT RS hariç), Smart BMV-712 ve SmartShunt, VE.Direct Akıllı Invertörler.

Ön Koşullar:

  • Toplu işteki cihazların her biri için VE.Direct - USB arayüz kablosu.

  • VE.Direct - USB arayüz kablolarının her birini bağlamak için bir USB bağlantı noktası. Telefon veya tablet kullanırken ya da bilgisayarınızda yeterli USB bağlantı noktası yoksa elektrik bağlantılı bir USB hub kullanın.

    Not

    USB hub'ın cihazınız ve işletim sisteminizle uyumlu olduğundan emin olun.

  • Gerekirse toplu işteki eşleşen cihazlara uygulamak için ayar dosyası bulundurun. Önceden bir ayar dosyası kaydetmek için buradaki adımlarını izleyin.

    Not

    Kaydedilen ayar dosyası, yüklemek istediğiniz cihazların modeliyle uyuşmalıdır.

Kurulum:

Önce her cihazı güç kaynağına bağlayın.

VE.Direct ile USB arayüz kablolarını bağlayın.

Dikkat

Uyumluluk sorunlarından kaçınmak için her zaman orijinal VE.Direct - USB arayüz kabloları kullanın.


Programlamak istediğiniz tüm cihazlar bağlanıp açıldıktan sonra, telefonunuzda veya dizüstü bilgisayarınızda uygulamayı açın.

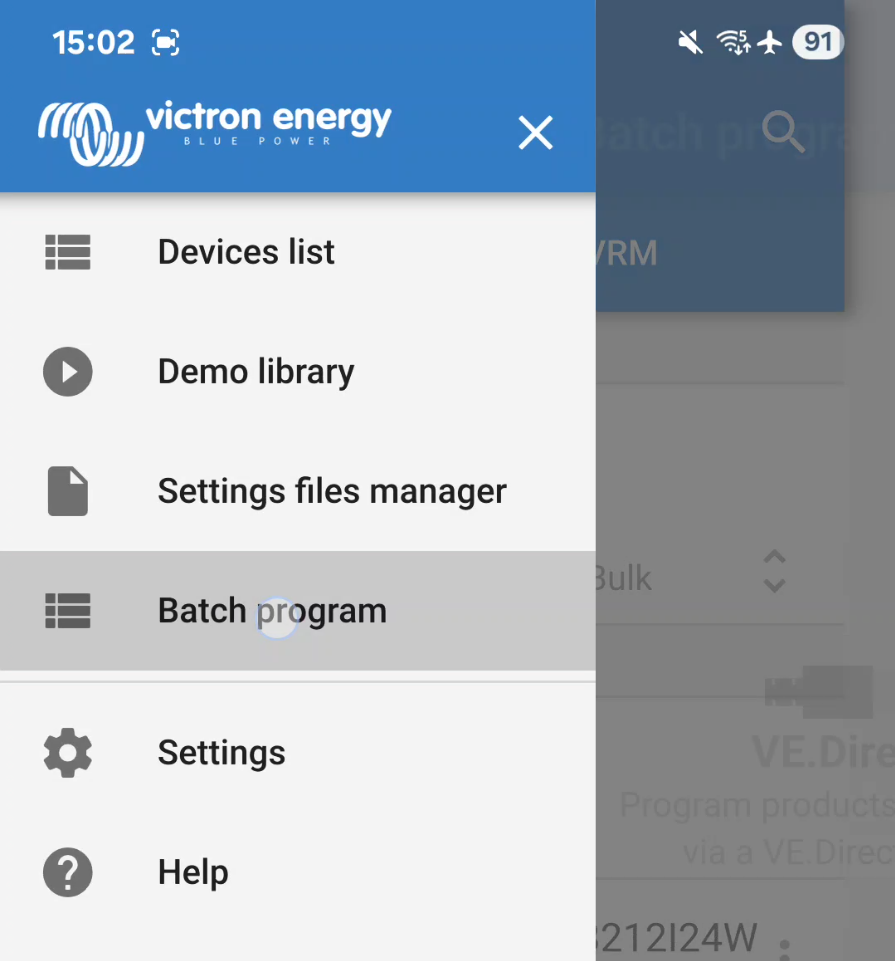

  • Ana menüden Toplu iş programını seçin.

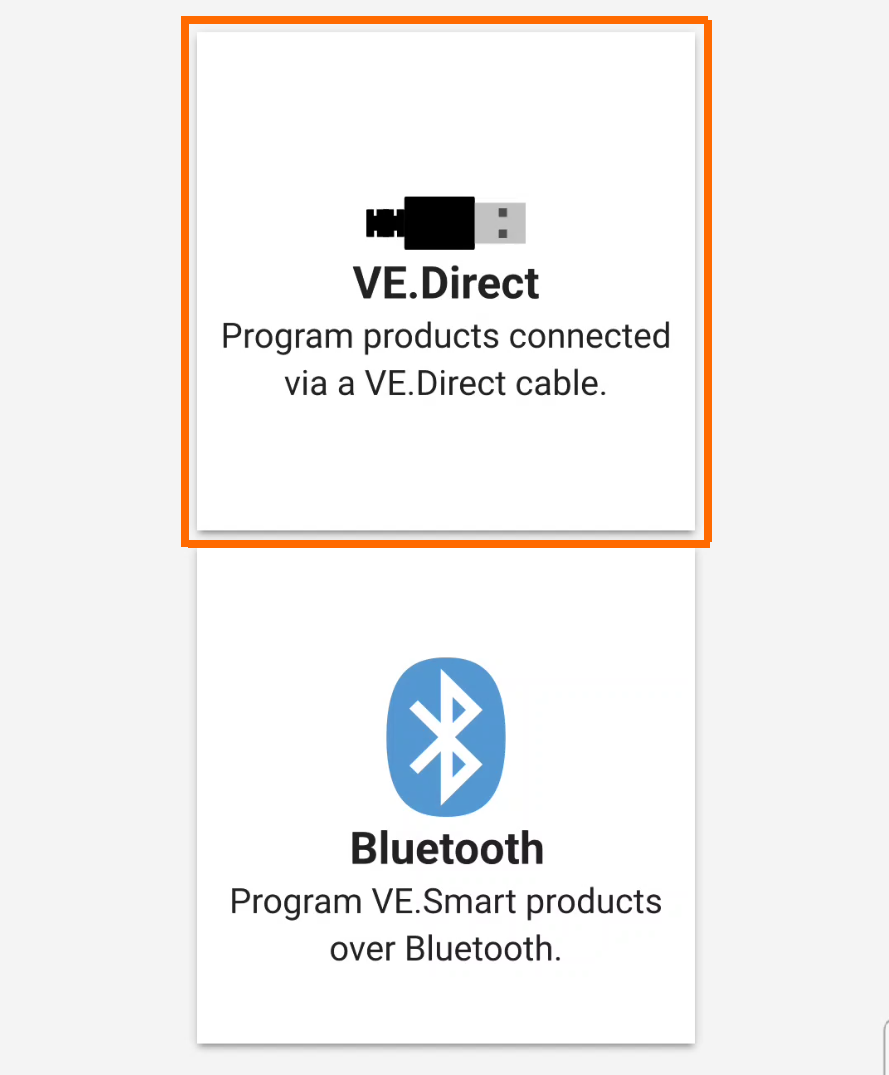

  • VE.Direct'i seçin.

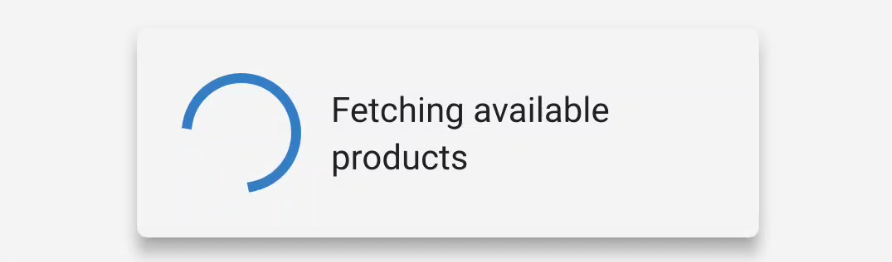

  • Bağlı ürünlerin getirilmesi için biraz bekleyin. Kaç ürünün bağlı olduğuna bağlı olarak bu işlem biraz zaman alabilir.

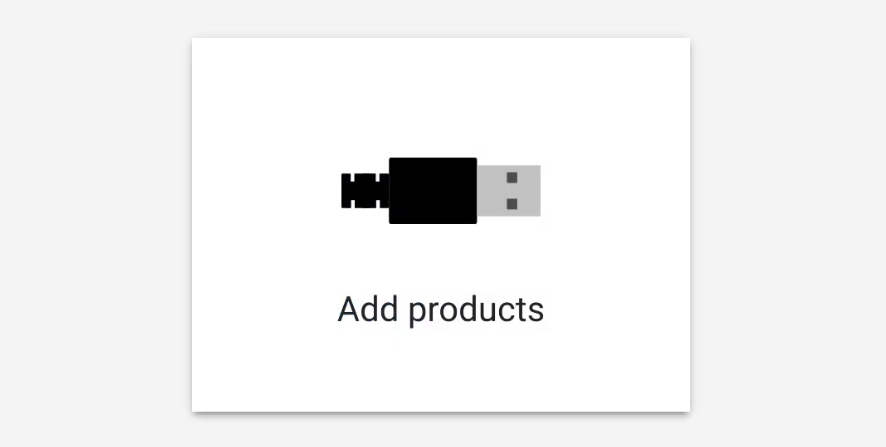

  • Tüm ürünler getirildikten sonra, Ürün ekle düğmesine dokunun.

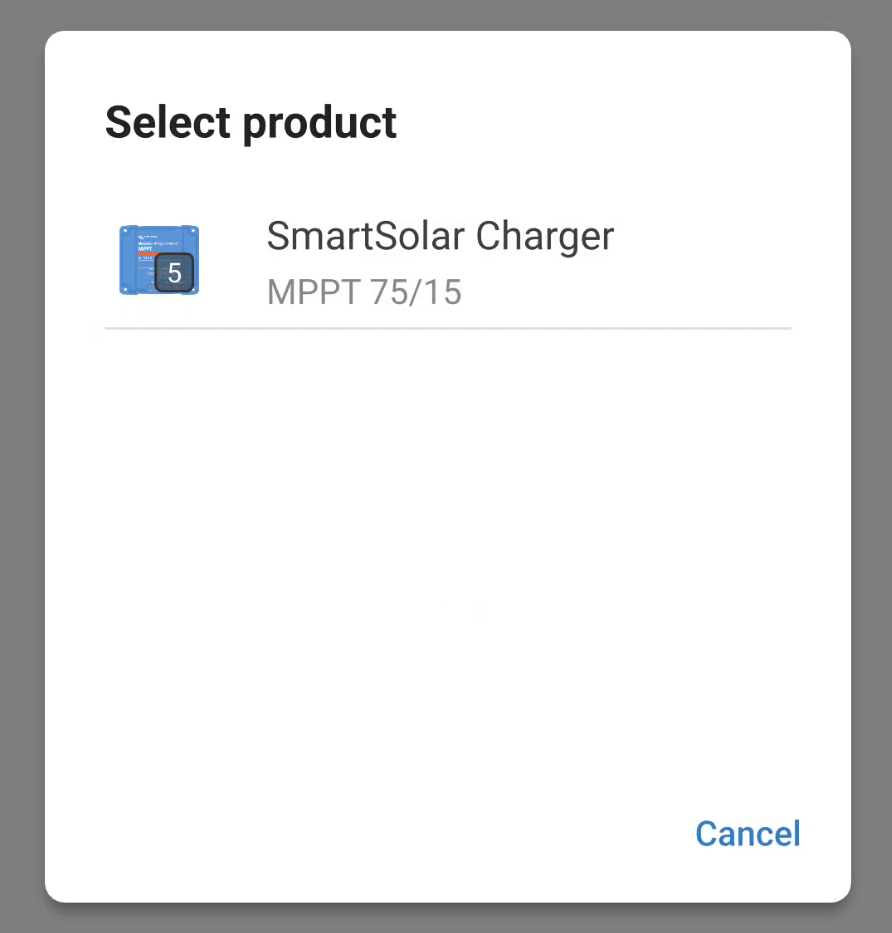

  • Aynı modeldeki ürünler, gruptaki ürün sayısı ile birlikte gruplandırılır.

    Not

    Bir seferde yalnızca bir grup programlayabilirsiniz.

  • Grubu programlamaya geçmek için ürün grubuna dokunun.


Gruptaki tüm ürünler yüklenecektir.

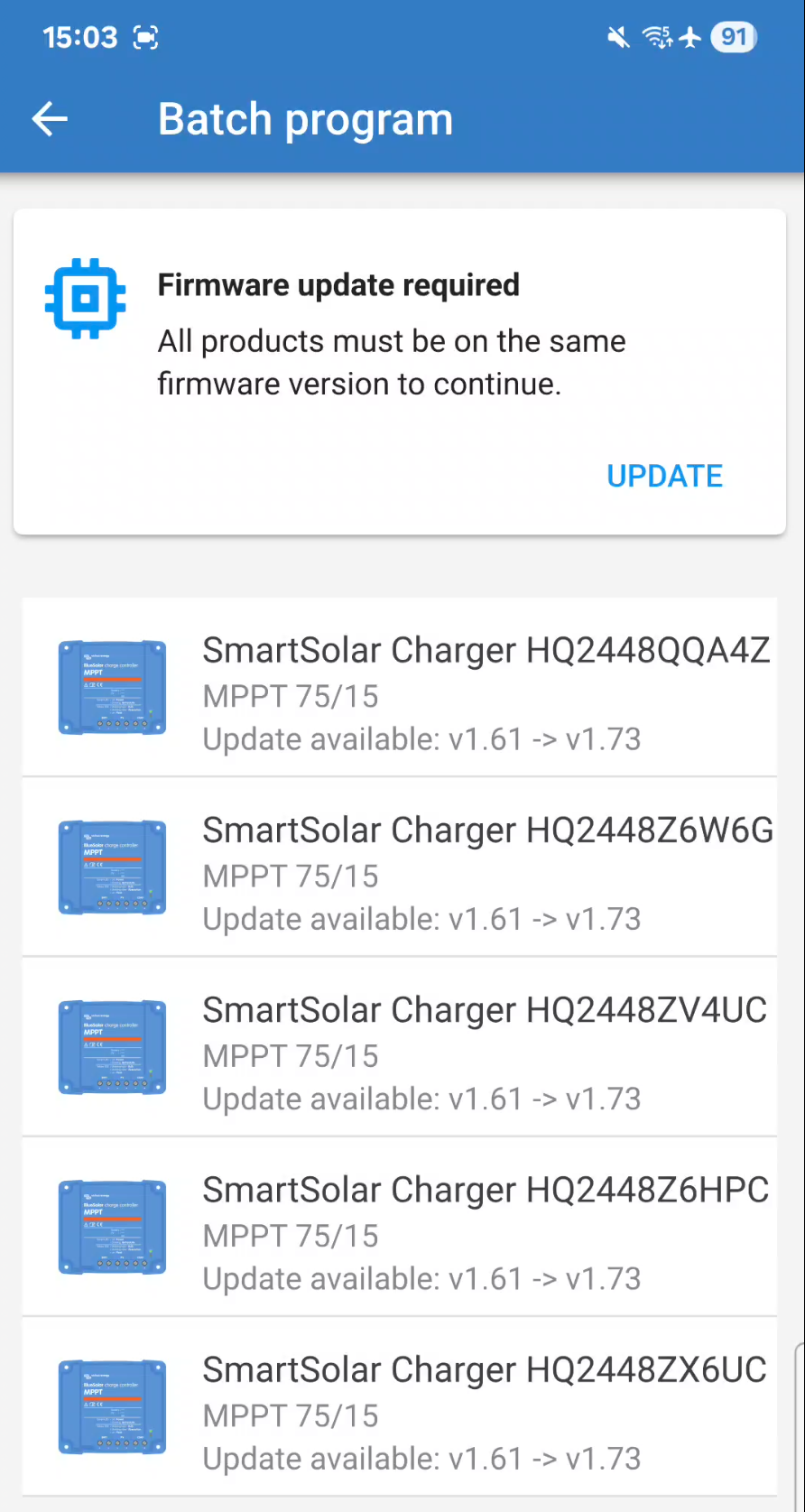

Ürün yazılımı güncellemesi gerekebilir. Her ürünün ürün yazılımı ayrıntıları gösterilir.

Ürün yazılımı kitaplığından bu ürün için mevcut olan en son ürün yazılımı sürümü uygulanacaktır.

  • Gerekli tüm cihazlarda ürün yazılımını güncellemek için Güncelle düğmesine dokunun.

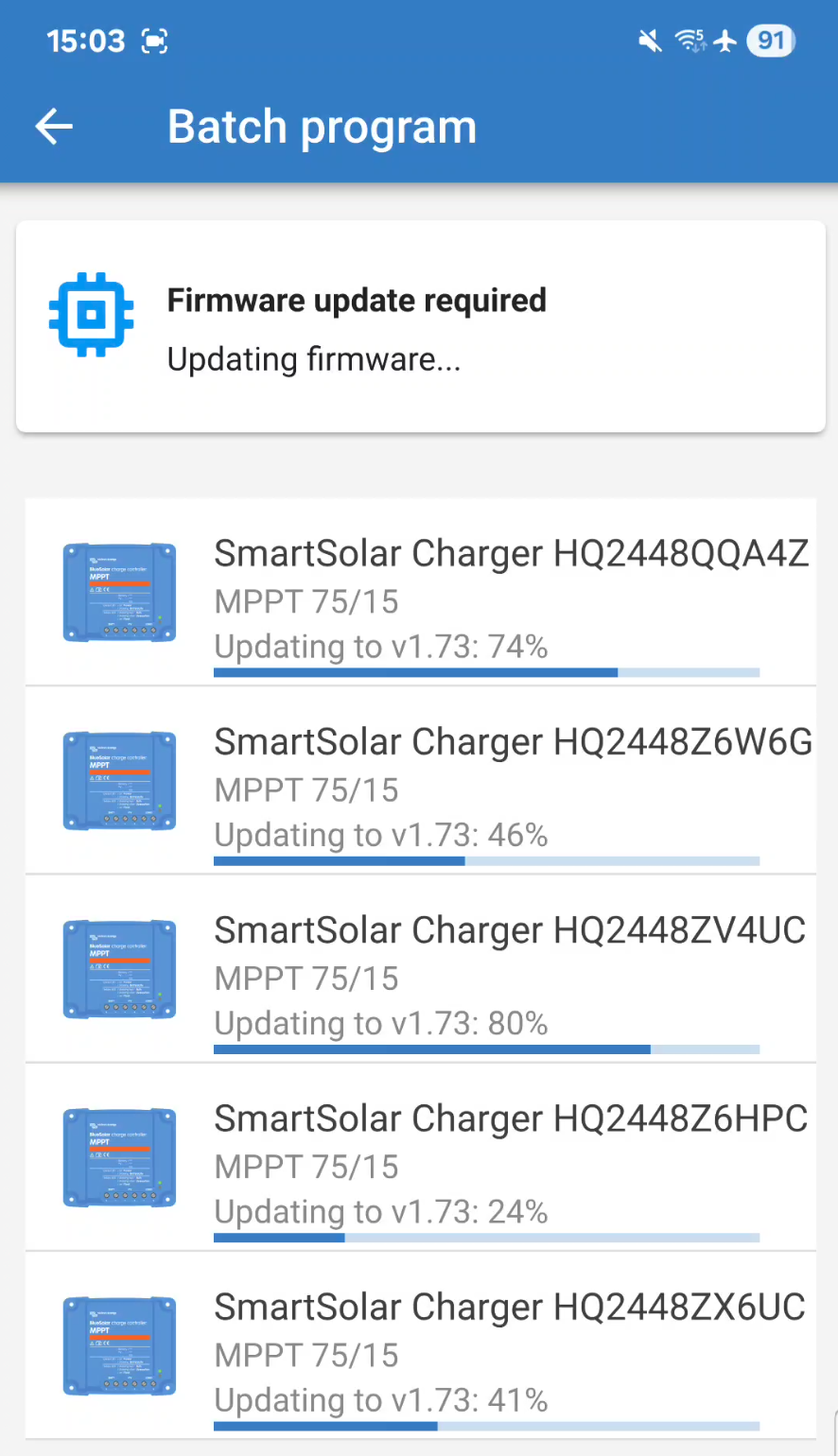

Ürün yazılımı tüm cihazlarda paralel olarak güncellenir. İlerleme çubuğu ile her cihaz için ilerlemeyi takip edebilirsiniz.

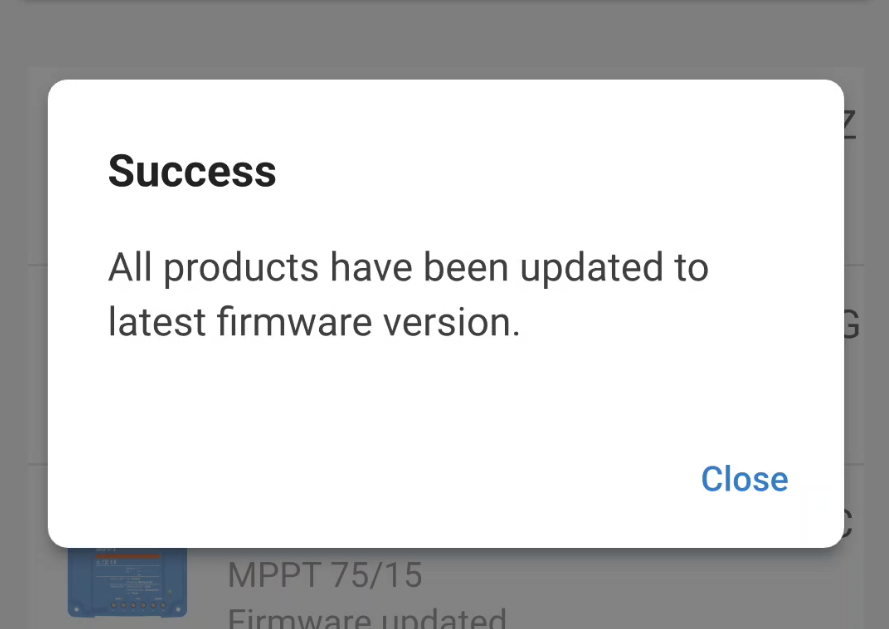

Tüm ürünler en son ürün yazılımına güncellendiğinde bir açılır pencere görüntülenir.

  • Devam etmek için Kapat'a dokunun.


Ürün yazılımı güncellemeleri tamamlandıktan sonra, gruptaki tüm ürünlere ayar dosyası uygulayabilirsiniz.

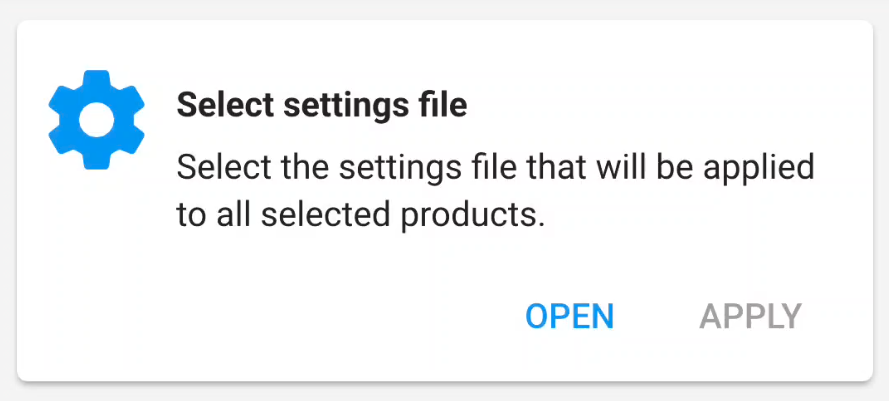

  • Ayar dosyanızı seçmek için Aç öğesini seçin.

Bir ayar dosyası uygulamak istemiyorsanız sol üstteki geri düğmesini kullanarak işlemden çıkabilirsiniz.

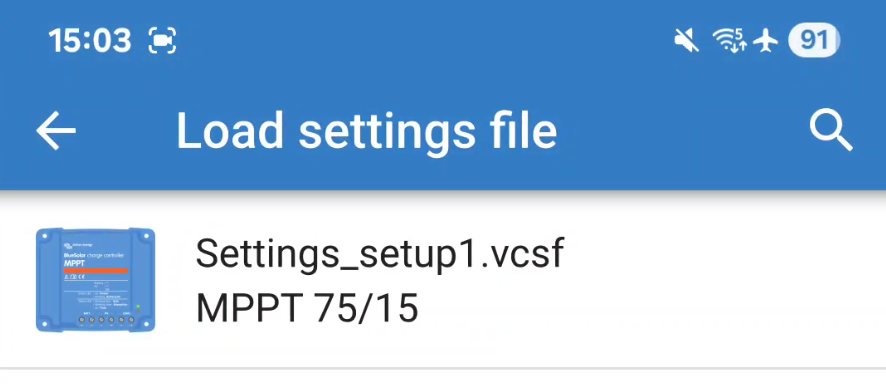

Ayar dosyası kitaplığınız açılır. Burada listeden uygun bir ayar dosyası yükleyebilirsiniz.

  • Gruptaki ürünlere uygun olan ayar dosyasını seçin.

Not

Ayar dosyasının uyguladığınız ürünlerle eşleştiğinden emin olun.

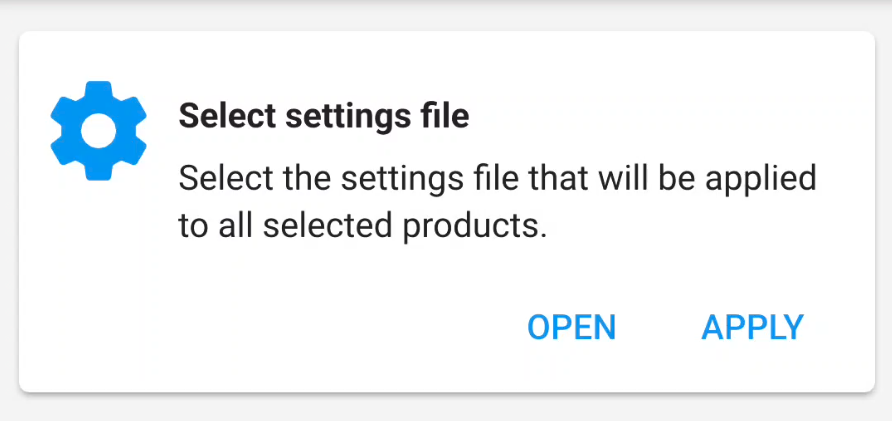

  • Devam etmek için Uygula öğesine dokunun.

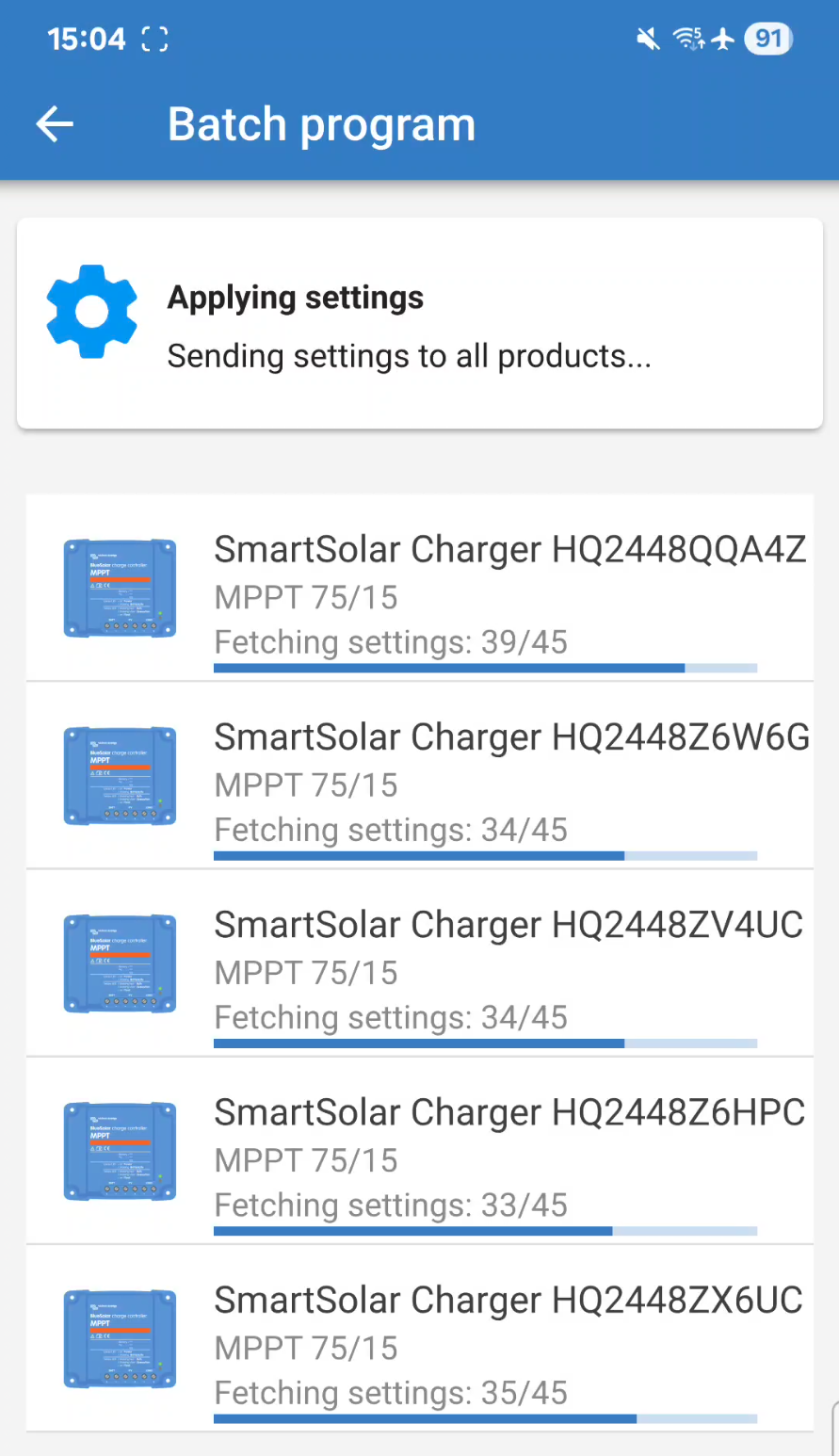

Şimdi ayar dosyası gruptaki tüm ürünlere aynı anda gönderilir. Her ürünün durumunu gösteren kendi ilerleme çubuğu vardır.

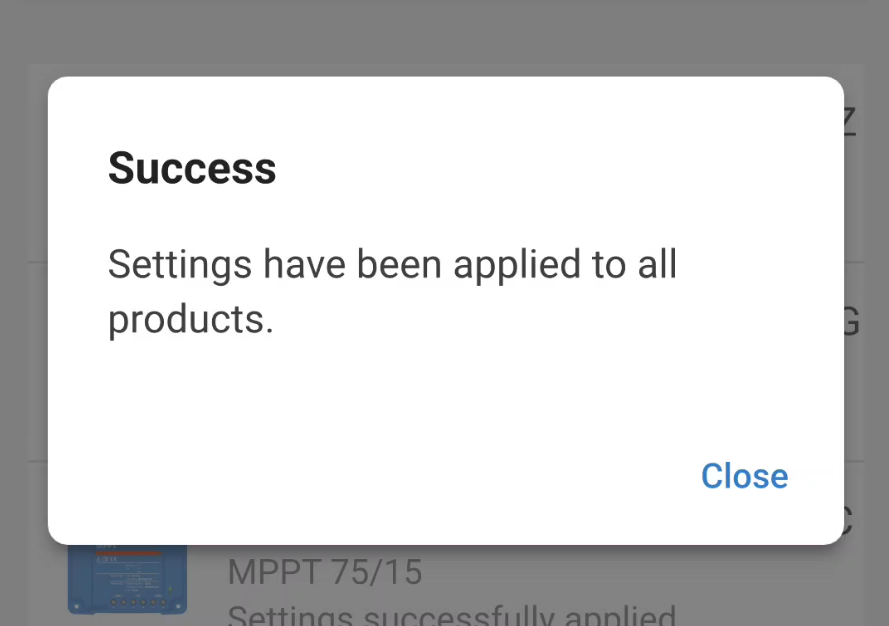

Ayar dosyası tüm ürünlere başarıyla uygulandıktan sonra bir açılır pencere gösterilir.


13.2. Bluetooth ile toplu programlama

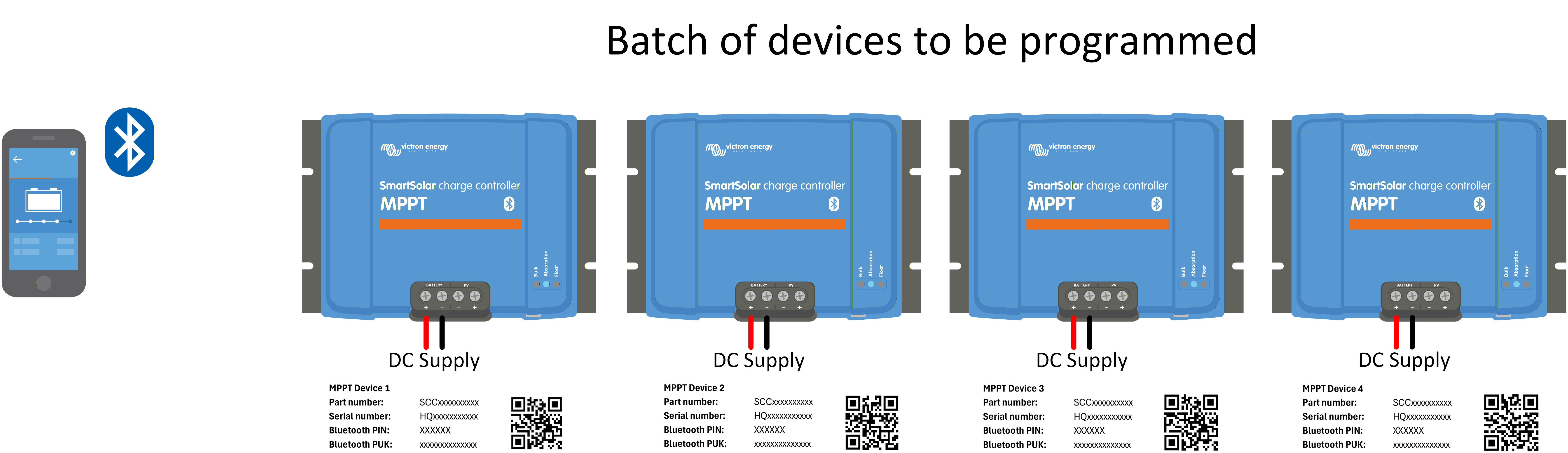

Bu yöntem, ürün yazılımı güncellemelerini ve ayar dosyalarını uygulamak için Bluetooth kullanır. USB kablolarına veya USB hub'a ihtiyacınız yoktur.

Öncesinde cihazları eşleştirmeniz gerekmez. Bunu toplu programlama işlemi gerçekleştirir.

Gerekirse Bluetooth mikro denetleyicisinin yanı sıra ana mikro denetleyici için de ürün yazılımı güncellemeleri yapılır.

Bu yöntemde Android veya iOS cihazlar kullanılabilir. Ürün QR kodlarını taramak için cihazın kamerası kullanılır.

Sınırlamalar:

Not

Bu yöntemde macOS ve Windows cihazlar kullanılamaz.

Bu toplu programlama prosedürü, henüz herhangi bir değişikliğin uygulanmadığı yeni ürünler için tasarlanmıştır. Zaten değiştirilmiş olan cihazları toplu olarak programlamaya çalışmak sorunlara neden olabilir.

Örneğin, ürün adı değiştirilmişse toplu programlama özelliği cihazı doğru şekilde tanımlayamayabilir.

Toplu işlemdeki cihazlar tek tek işlenir. Bu nedenle toplu işlem, kablolu yöntemin kullanılmasına kıyasla daha uzun sürebilir.

Ön Koşullar:

Partideki her bir ürün için her bir QR kodu etiketini taramak için hazır bulundurun. Ürünler, her bir ürün için her bir etiket taranarak sisteme eklenir.

Uyarı

Her ürün etiketini ilgili ürünle birlikte saklayın. Etiketleri karışık halde tutmamaya veya birbiriyle karıştırmamaya özen gösterin.

Telefonunuzun veya tabletinizin aktif bir internet bağlantısının olması gerekir.

Kurulum:

Önce her cihazı güç kaynağına bağlayın.


Programlamak istediğiniz tüm cihazlar bağlanıp açıldıktan sonra, telefonunuzda veya dizüstü bilgisayarınızda uygulamayı açın.

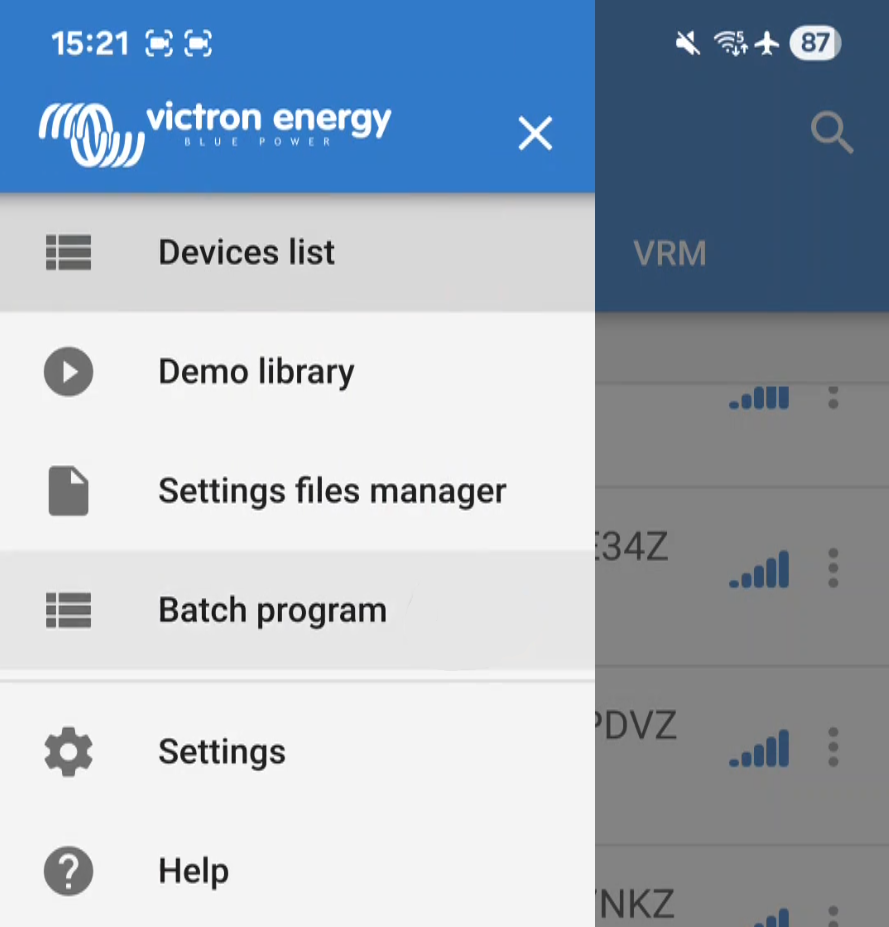

  • Ana menüden "Toplu iş programı" öğesini seçin.

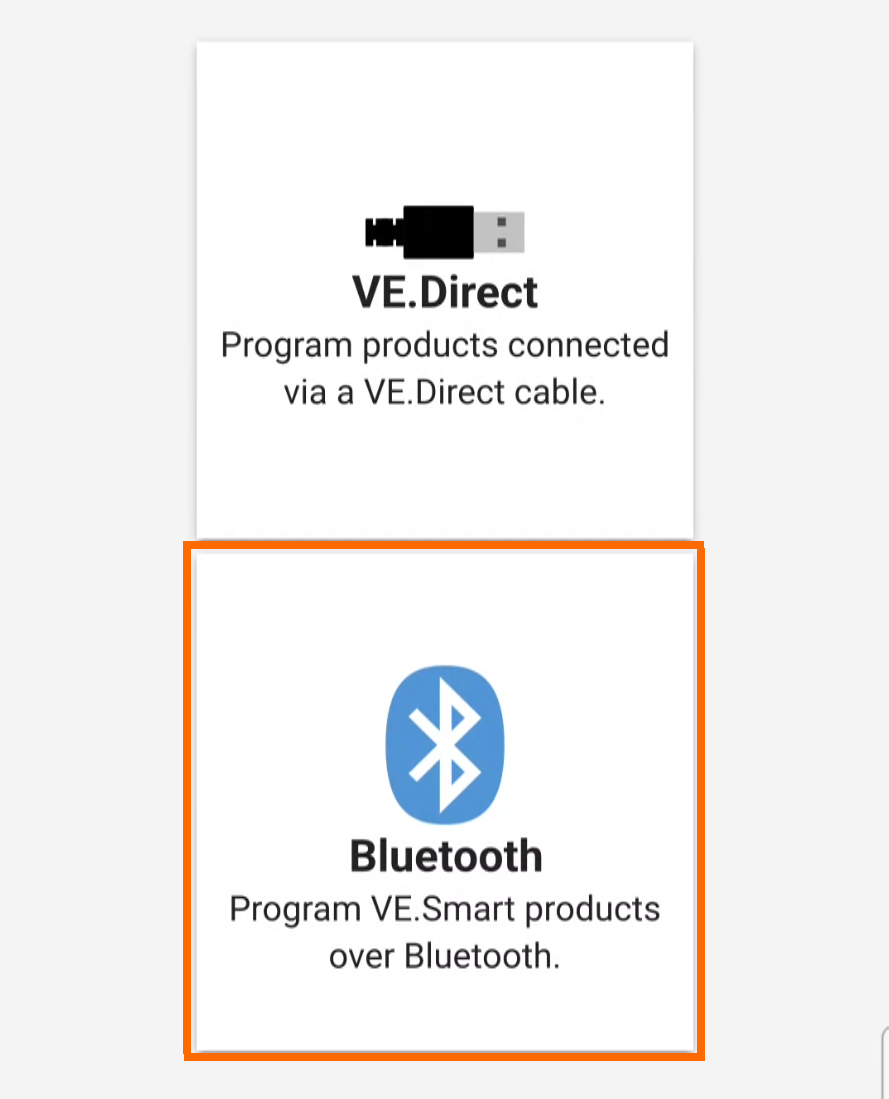

  • Bluetooth öğesini seçin.


  • Bu işlemin tamamlanmasını bekleyin.

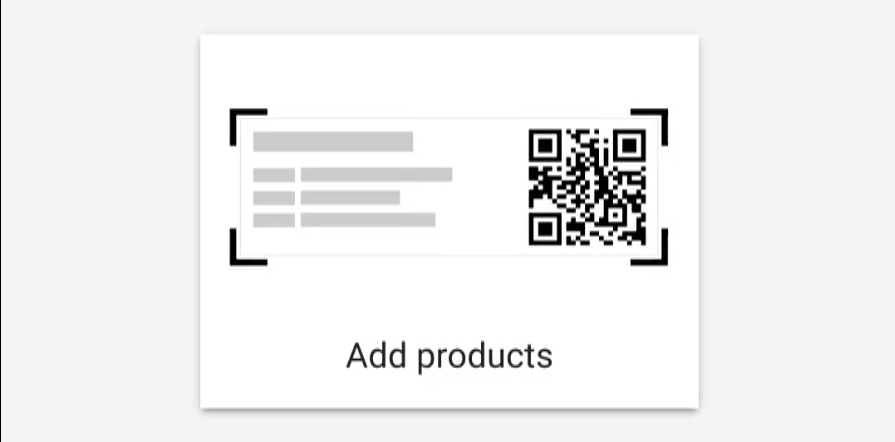

  • Tüm ürün etiketleriniz taranmaya hazır olduğunda, "Ürün ekle" seçeneğine dokunun.

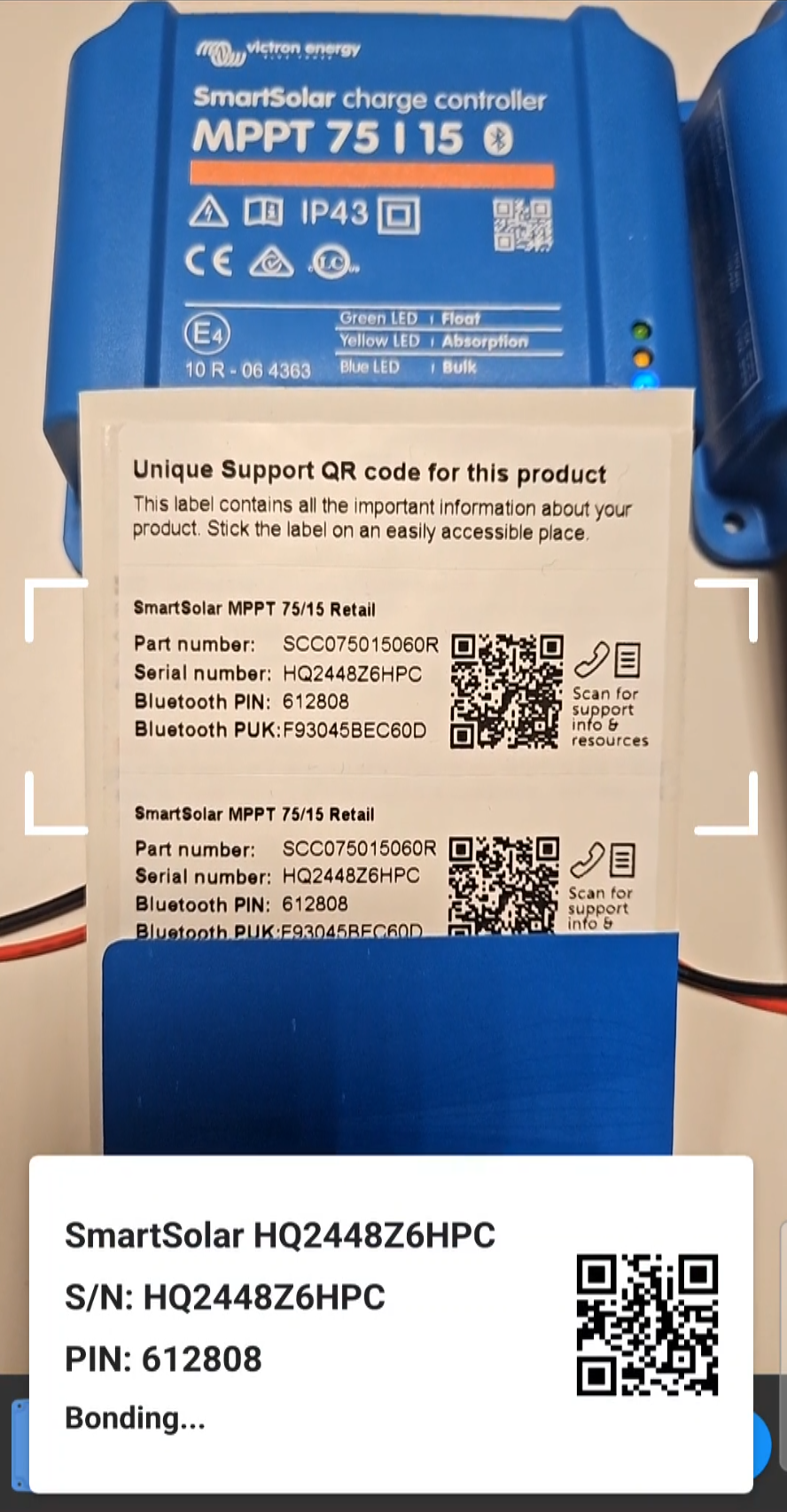

Ürün etiketlerinizdeki QR kodlarını tarayabilmek için telefon kameranızın açılmasını beklemeniz gerekir.

Ekranın alt kısmında bulunan bir pencere, taranan etiketin ayrıntılarını kopyalar.

  • Bağlanma işleminin tamamlanmasını bekleyin.


Not

Bu adım yalnızca bir iOS cihazı kullanılırken geçerlidir!

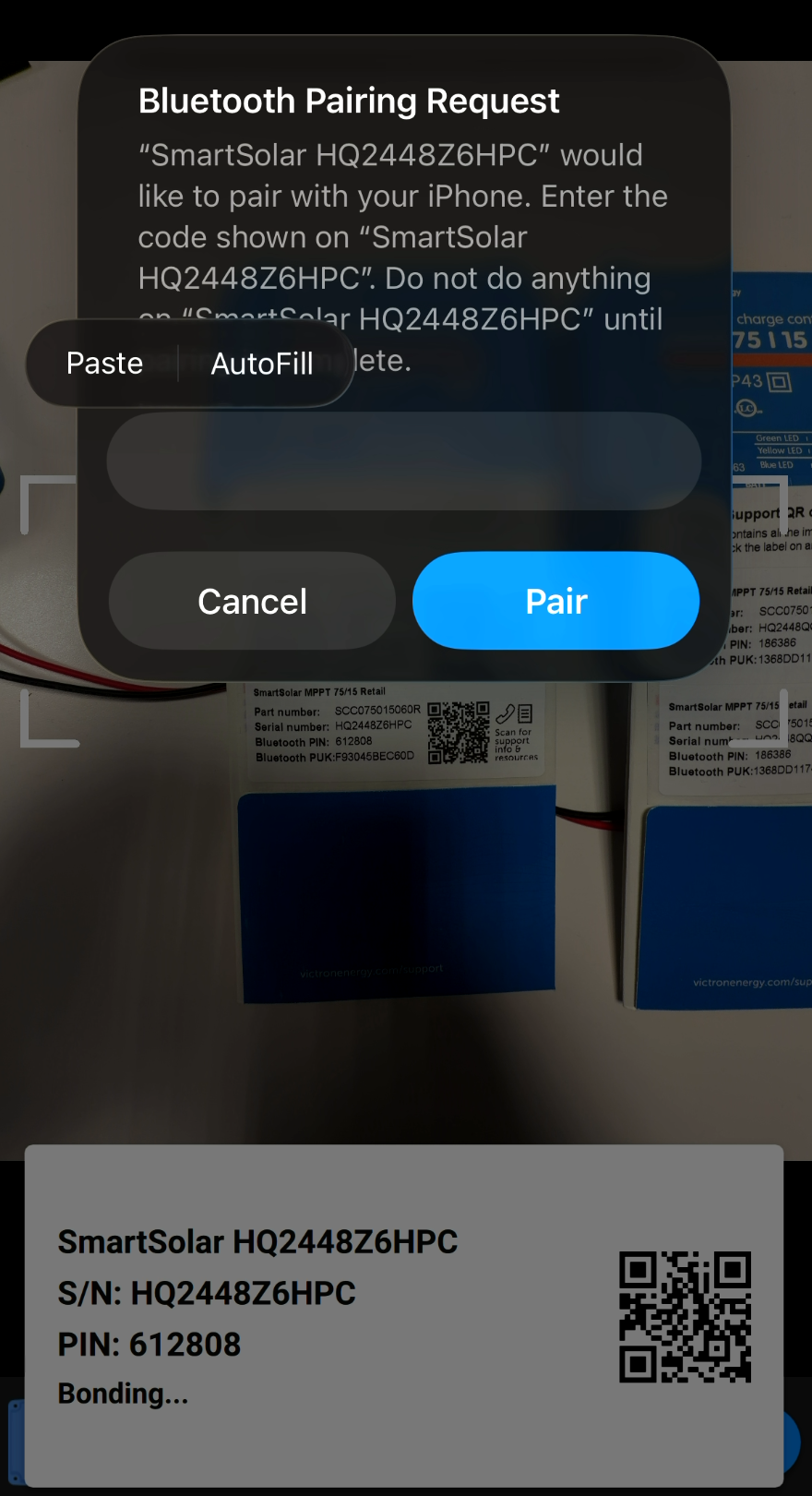

Bluetooth PIN kodu QR kodundan okunabilse de otomatik olarak uygulanamaz.

O anda taramakta olduğunuz ürün için PIN kodunu girmenizin gerektiği bir eşleştirme isteği açılır.

  • Taranmakta olan ürünün PIN kodunu girin ve ardından eşleştirme düğmesine dokunun.

  • Bağlanma işleminin tamamlanmasını bekleyin.

İpucu

Tarama işleminin ardından PIN, panonuza kopyalanır. Bu değeri eşleştirme kutusuna yapıştırın.

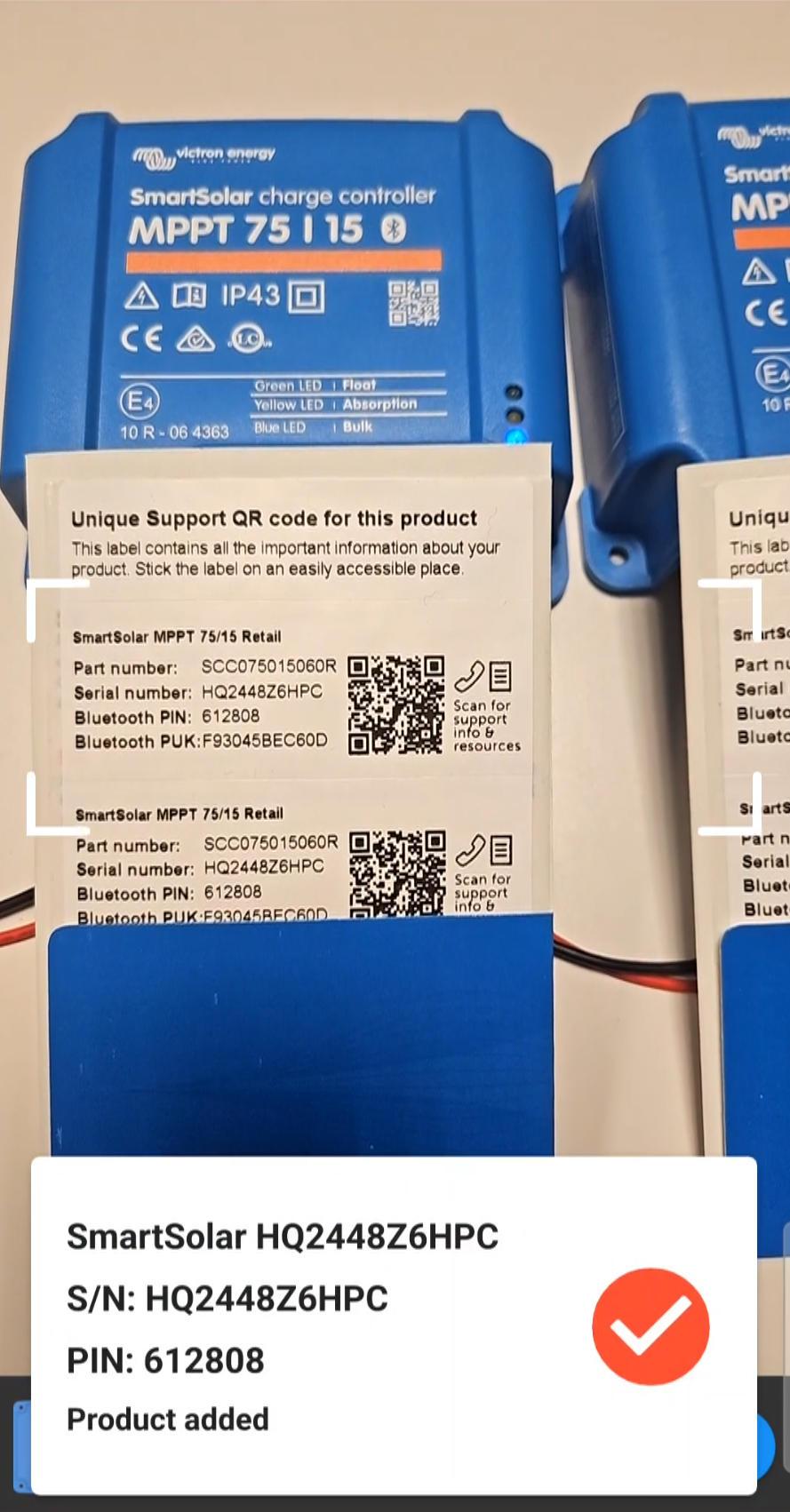

Ürün başarıyla eklendiğinde onay işareti görünür.

  • Şimdi bir sonraki ürün etiketini tarayın.

  • Geri kalan etiketler için tarama işlemini tekrarlayın.

Not

Tüm etiketleri tarayana kadar Bitti düğmesine dokunmayın.

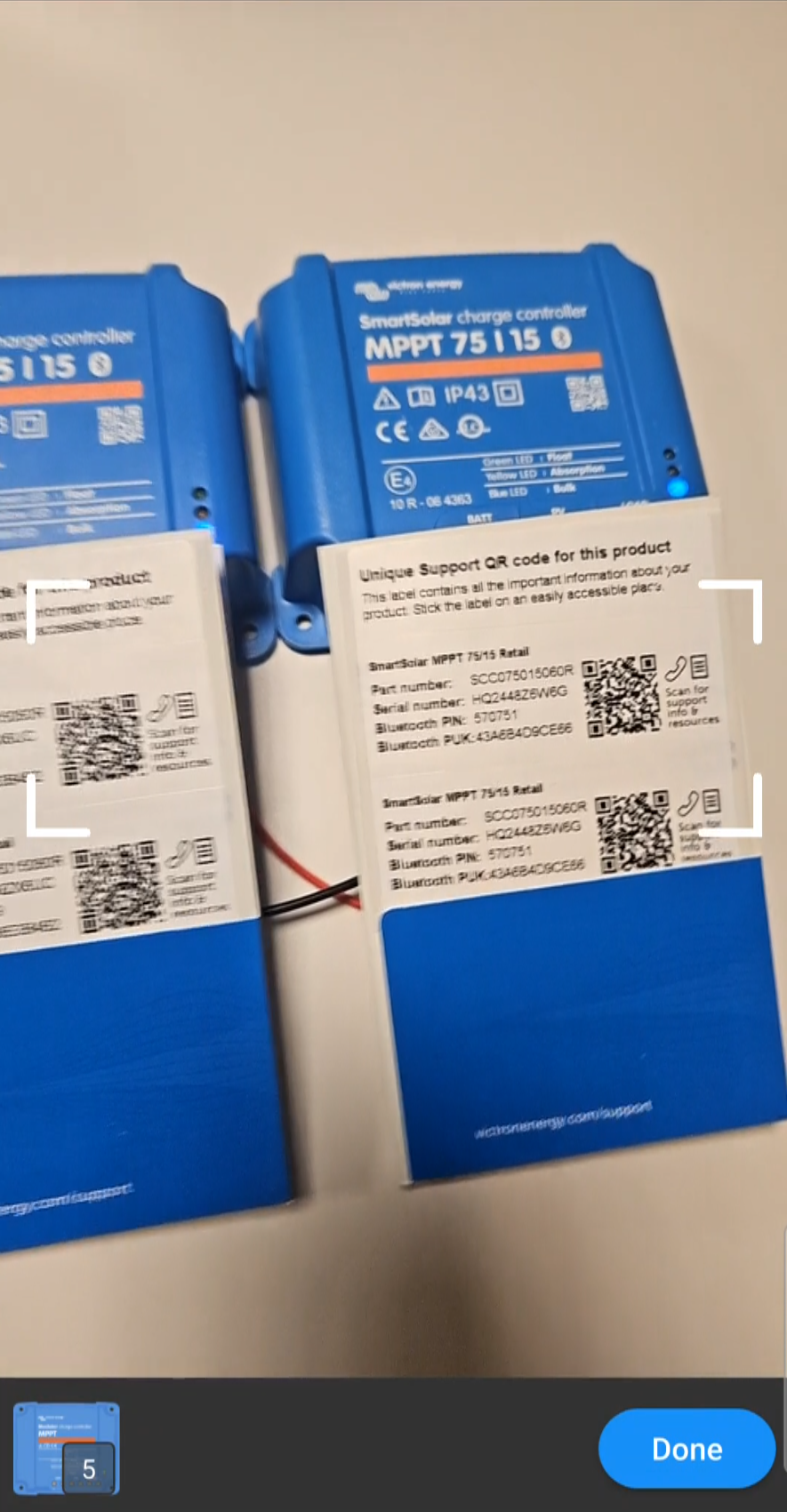

  • Son etiketi taradıktan sonra "Bitti" düğmesine dokunun.

İpucu

Sol alt köşedeki ürün simgesinin üzerinde bulunan siyah kutudaki küçük sayı, başarıyla eklenen her ürünle birlikte artar.


Taranan tüm ürünler listelenir.

İpucu

Daha fazla ürün eklemek için sağ alt köşedeki turuncu + düğmesine dokunup yeni QR kodlarını tarayın.

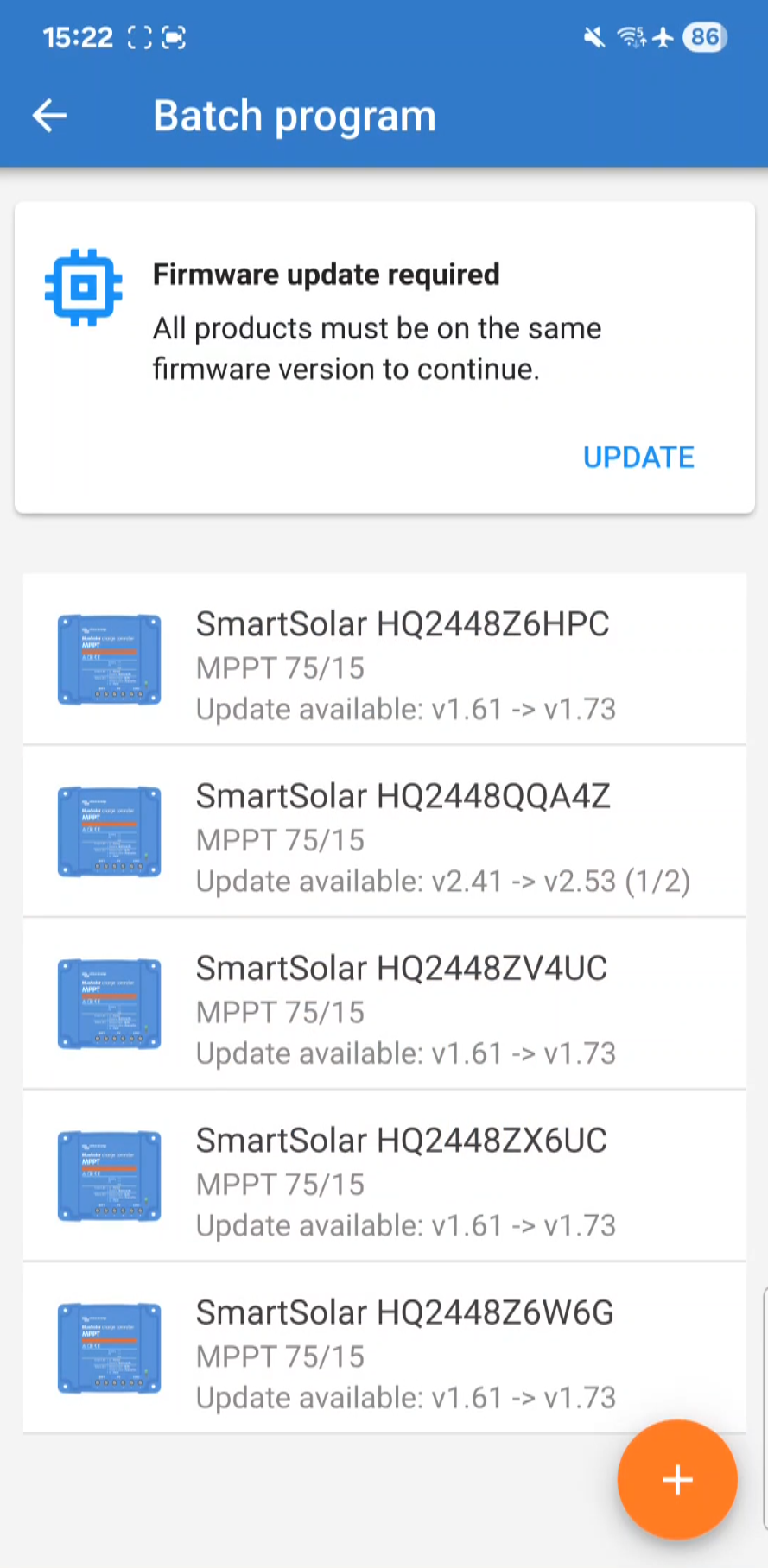

Ürün yazılımı güncellemesi gerekebilir. Her ürünün ürün yazılımı ayrıntıları gösterilir.

Ürün yazılımı kitaplığından bu ürün için mevcut olan en son ürün yazılımı sürümü uygulanacaktır.

  • Gerekli tüm cihazlarda ürün yazılımını güncellemek için "Güncelle" düğmesine dokunun.

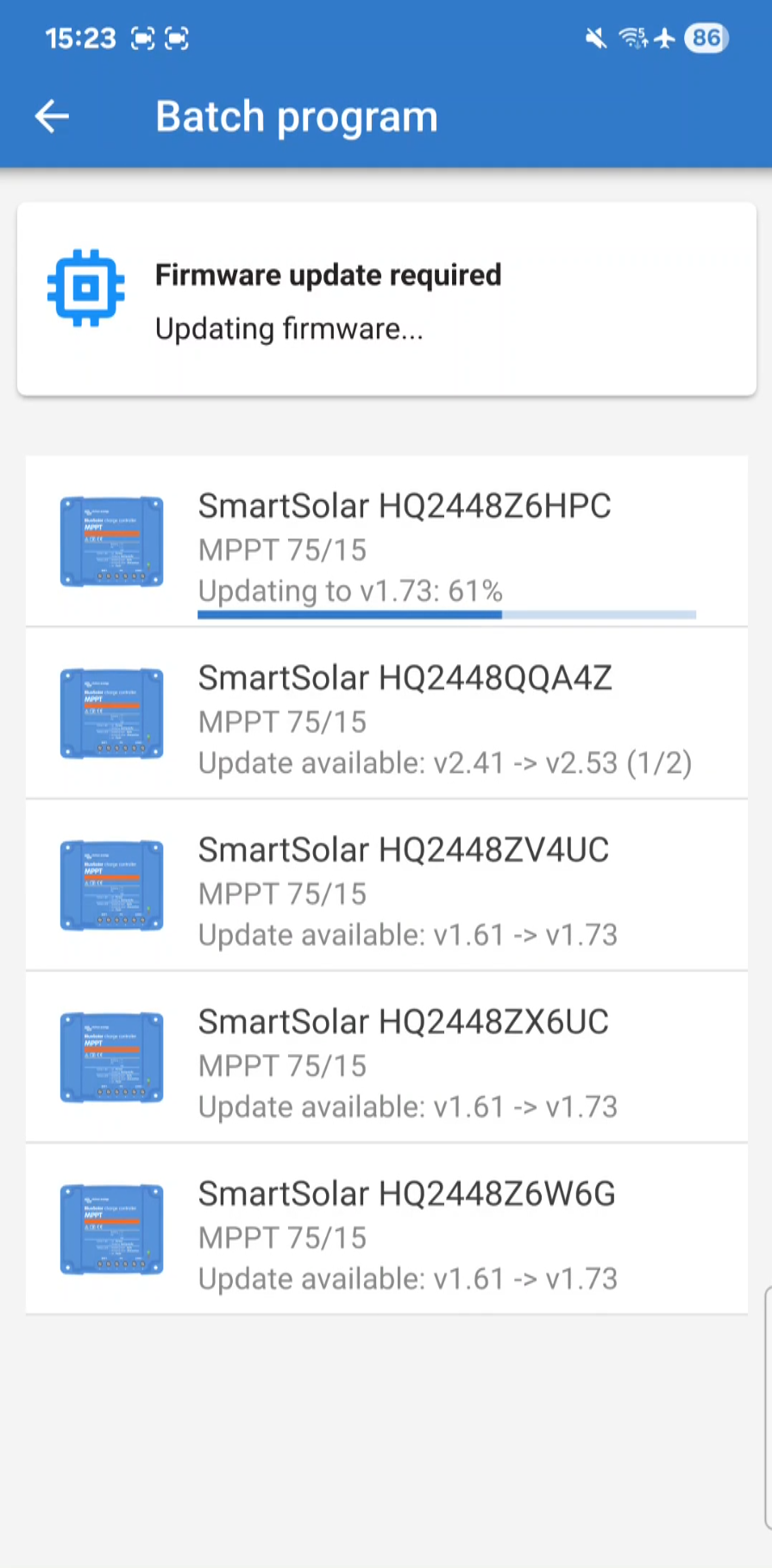

  • Ürün yazılımı her cihazda tek tek güncellenir. İlerleme çubuğu ile her cihaz için ilerlemeyi takip edebilirsiniz.

  • Ürün yazılımı güncelleme işleminin tamamlanmasını bekleyin.

Not

Bazı ürünlerde, biri ana CPU, diğeri Bluetooth CPU'su için olmak üzere iki ürün yazılımı güncellemesi olabilir.

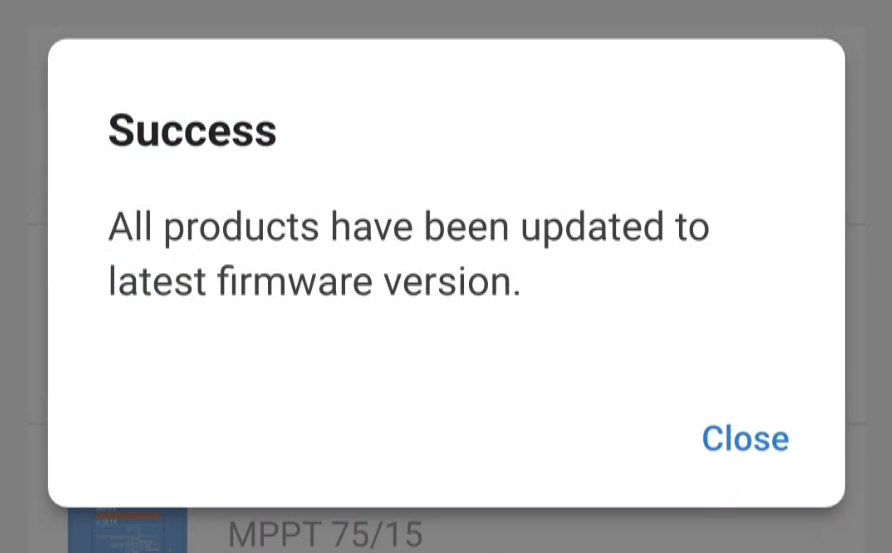

Tüm ürünler en son ürün yazılımına güncellendiğinde bir açılır pencere görüntülenir.

  • Devam etmek için Kapat'a dokunun.


Ürün yazılımı güncellemeleri tamamlandıktan sonra, gruptaki tüm ürünlere ayar dosyası uygulayabilirsiniz.

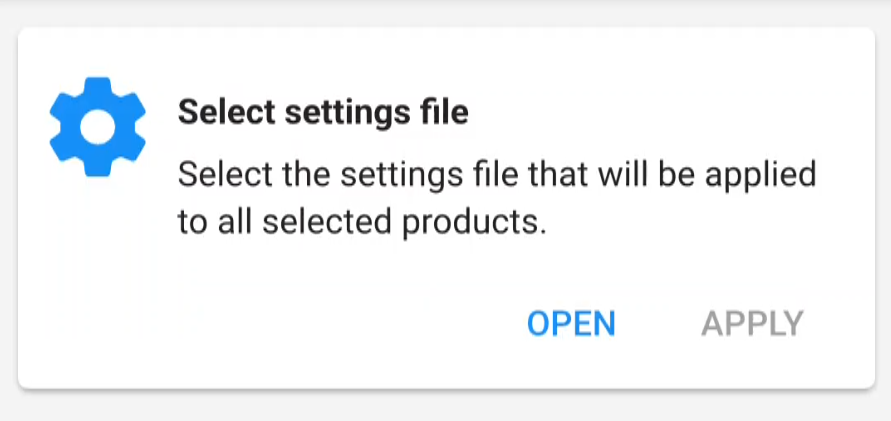

  • Ayar dosyanızı seçmek için "Aç" öğesini seçin.

Bir ayar dosyası uygulamak istemiyorsanız sol üstteki geri düğmesini kullanarak işlemden çıkabilirsiniz.


Ayar dosyası kitaplığınız açılır. Burada listeden uygun bir ayar dosyası yükleyebilirsiniz.

  • Gruptaki ürünlere uygun olan ayar dosyasını seçin.

Not

Ayar dosyasının uyguladığınız ürünlerle eşleştiğinden emin olun.


  • Ayar dosyanızı seçtikten sonra, dosyayı gruba programlamak için "Uygula" seçeneğine dokunun.

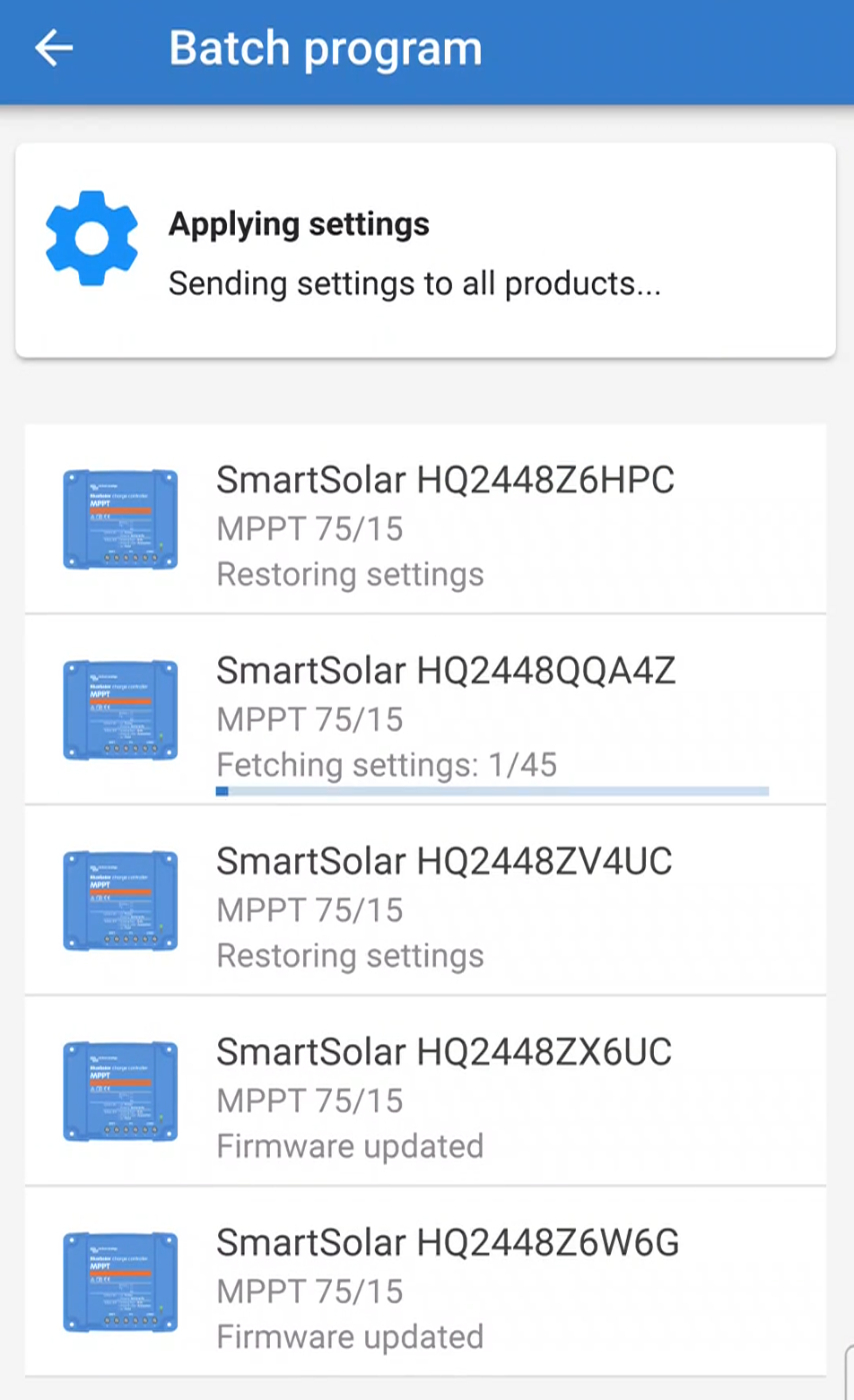

  • Şimdi ayar dosyası gruptaki tüm ürünlere aynı anda gönderilir. Her ürünün durumunu gösteren kendi ilerleme çubuğu vardır.


  • Ayar dosyası tüm ürünlere başarıyla uygulandıktan sonra bir açılır pencere gösterilir.
